Hydraulikanschluss - Weishaupt Splitblock WSB 8-A-RMEK-I Montage- Und Betriebsanleitung

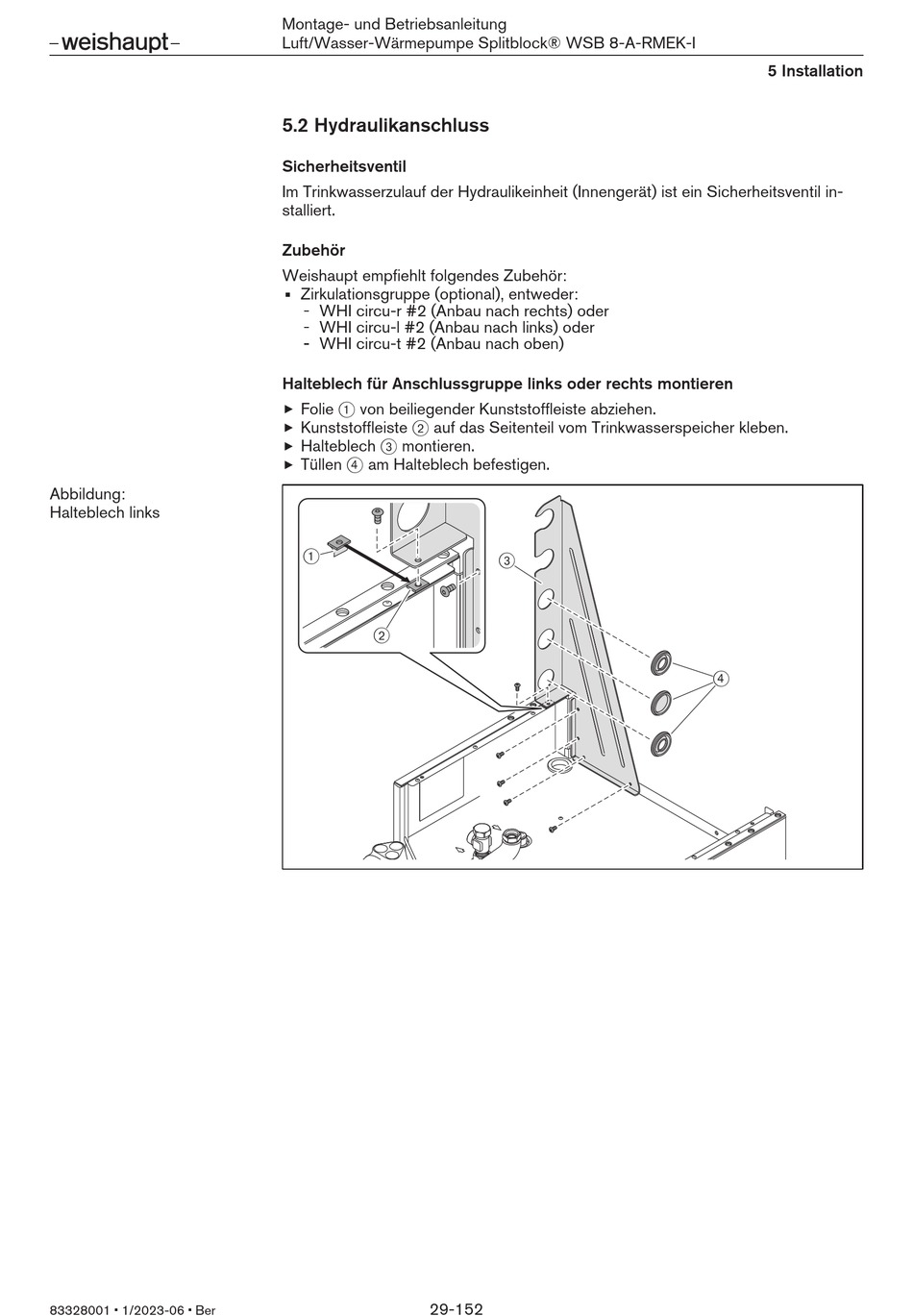

Abbildung:
Halteblech links
83328001 1/2023-06 Ber
Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I

5.2 Hydraulikanschluss

Sicherheitsventil
Im Trinkwasserzulauf der Hydraulikeinheit (Innengerät) ist ein Sicherheitsventil in-
stalliert.
Zubehör
Weishaupt empfiehlt folgendes Zubehör:
Zirkulationsgruppe (optional), entweder:
WHI circu-r #2 (Anbau nach rechts) oder
WHI circu-l #2 (Anbau nach links) oder
WHI circu-t #2 (Anbau nach oben)
Halteblech für Anschlussgruppe links oder rechts montieren
Folie 1 von beiliegender Kunststoffleiste abziehen.
Kunststoffleiste 2 auf das Seitenteil vom Trinkwasserspeicher kleben.
Halteblech 3 montieren.
Tüllen 4 am Halteblech befestigen.
1
2
29-152
3
5 Installation
4
