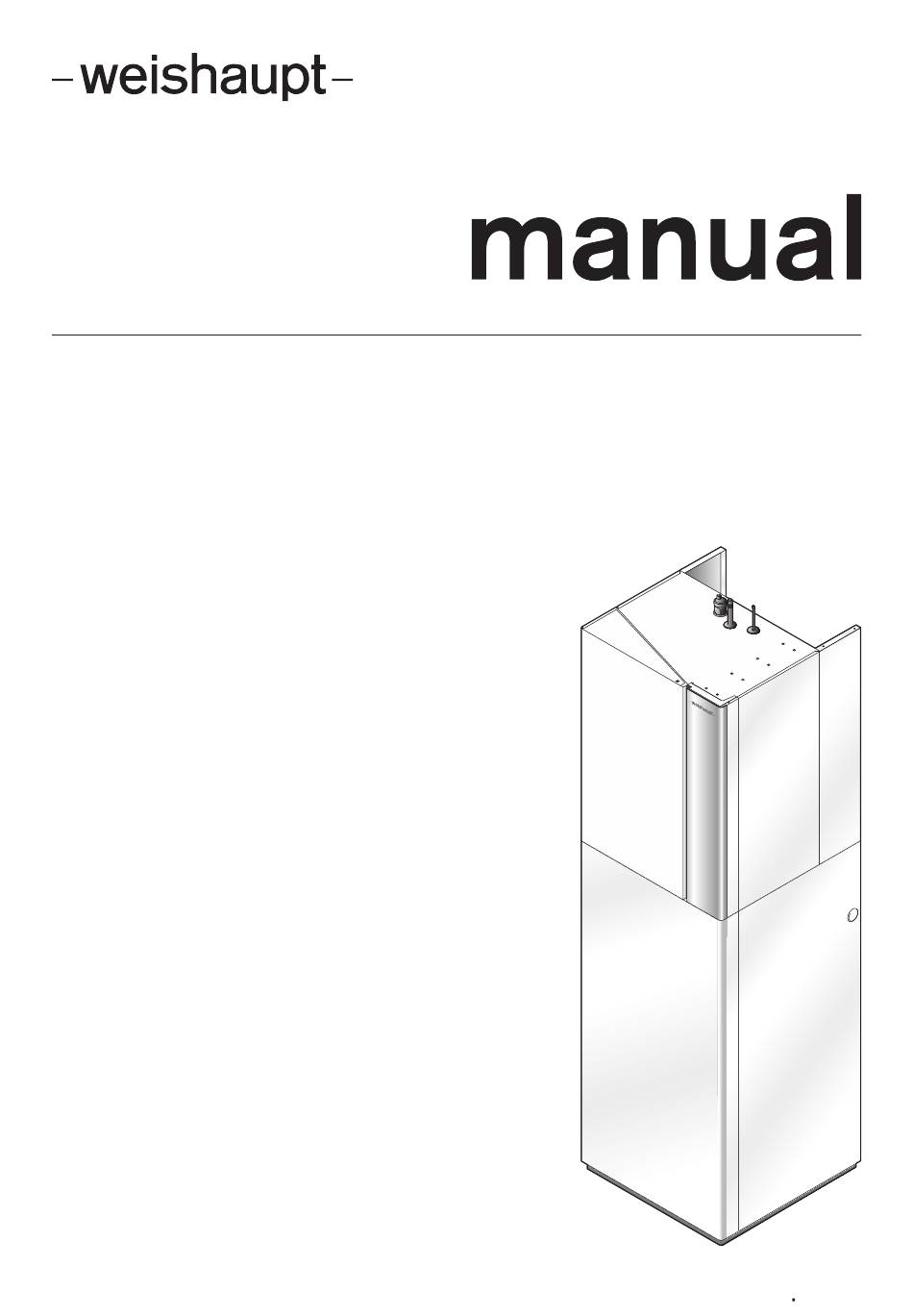

Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I
83328001 1/2023-06

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt Splitblock WSB 8-A-RMEK-I

Inhaltszusammenfassung für Weishaupt Splitblock WSB 8-A-RMEK-I

  • Seite 1 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 83328001 1/2023-06...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I Benutzerhinweise ...................... 6 1.1   Zielgruppe ........................ 6 1.2   Symbole in der Anleitung  ...................  6 1.3   Gewährleistung und Haftung  .................. 7 Sicherheit .......................... 8 2.1   Bestimmungsgemäße Verwendung .................  8 2.2   Sicherheitszeichen am Gerät  .................. 8 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5.2   Hydraulikanschluss .................... 29 5.3   Innengerät montieren  .................... 32 5.4   Kältekreis ........................ 38 5.5   Elektroanschluss  ...................... 38 5.5.1   Geräteelektronik anschließen ................ 38 5.5.1.1   Anschlussplan  .................... 40 5.5.2   Elektroheizung anschließen  ................ 41 5.5.3   Trinkwasserspeicher anschließen  .............. 43 5.5.4  ...
  • Seite 4 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6.7.5   Wärmepumpe  .....................  78 6.7.5.1   Service  ...................... 78 6.7.5.2   Einstellungen  .................... 81 6.7.5.3   Volumenstrom  .................... 82 6.7.5.4   Modulation  .................... 82 6.7.5.5   Pumpe (Umwälzpumpe) ................ 83 6.7.5.6   Heizen  ...................... 84 6.7.5.7  ...
  • Seite 5 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12.3   Fühlerkennwerte  .................... 126 12.4   Fernzugriff auf Heizungsanlage über Internet  .......... 127 12.5   Werkseinstellung Fachmann-Ebene  .............. 128 Projektierung ......................... 132 13.1   Ausdehnungsgefäß und Anlagendruck  ............ 132 Ersatzteile  ........................ 134 Notizen  .......................... 144 Stichwortverzeichnis .................... 148 5-152 83328001 1/2023-06 Ber...

  • Seite 6: Benutzerhinweise

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Außengerät. Für eine Kaskade das Zusatzblatt Wärmepumpen-Kaskade beachten (Druck-Nr.

  • Seite 7: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft...

  • Seite 8: Sicherheit

    Das Innengerät in Verbindung mit dem Außengerät ist ausschließlich geeignet für: Erwärmung und Kühlung von Heizwasser nach VDI 2035 monoenergetischen und bivalenten Betrieb Das Innengerät darf nur mit einem Weishaupt Außengerät betrieben werden. Fol- gende Kombination ist möglich: WSB 8-A-RMEK-I (Innengerät) mit WSB 8-A-RME-A (Außengerät) Der Trinkwasserspeicher ist geeignet für die Erwärmung von Trinkwasser nach...

  • Seite 9: Verhalten Bei Kältemittel-Austritt

    Über bauseitige Sicherung Außengerät/Anlage von der Spannungsversorgung trennen. Fenster und Türen öffnen. Hausbewohner warnen, keine Türklingel betätigen. Gebäude verlassen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. Betreiber benachrichtigen. Sicherstellen, dass im Freien oder in angrenzenden Räumen und Gebäuden kei- ne Personen gefährdet werden. 2.4 Sicherheitsmaßnahmen Sicherheitsrelevante Mängel müssen umgehend behoben werden.

  • Seite 10: Kältekreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 2 Sicherheit 2.4.4 Kältekreis Nur ein Sachkundiger nach §5 ChemKlimaSchutzV darf Arbeiten am Kältekreis durchführen. Nur Sachkundige, die für den Umgang mit brennbarem Kältemittel und über die zu beachtenden Sicherheitsmaßnahmen unterwiesen sind, dürfen Arbeiten am Kältekreis durchführen.

  • Seite 11: Produktbeschreibung

    Baureihe: Weishaupt Splitblock Leistungsgröße: 8 Konstruktionsstand reversibel modulierend Ausführung: einphasig Ausführung: Kompakt Aufstellung: innen Trinkwasserspeicher WAS 165 Bloc-P-Eco / A Baureihe: Weishaupt Aqua Speicher Baugröße: 165 Bloc Kubische Bauform Plattform für Wärmeerzeuger Ausführung: Besonders effektive Wärmedämmung Konstruktionsstand 11-152 83328001 1/2023-06 Ber...

  • Seite 12: Typ Und Serialnummer

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. Innengerät 1 Zusatz-Typenschild 2 Typenschild Gesamtanlage 3 Typenschild Innengerät Typ: Ser.

  • Seite 13: Funktion

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.3 Funktion 3.3.1 Funktion Innengerät Das Innengerät überträgt die vom Außengerät bereitgestellte Wärme an den Heiz- kreis. Durch eine interne Kreislaufumkehr kann mit dem Innengerät auch gekühlt werden. Verflüssiger Über den Verflüssiger gibt das Kältemittel die gewonnene Energie an das Heizwas- ser ab.

  • Seite 14: Wasser- Und Kältemittelführende Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.3.1.1 Wasser- und Kältemittelführende Komponenten 1 Verflüssiger 2 Luftabscheider 3 Schnellentlüfter 4 Sicherheitsventil 5 Ausdehnungsgefäß 18 l / 0,75 bar 6 Füllventil Ausdehnungsgefäß 7 Dreiwegeventil 8 Schlammabscheider 14-152 83328001 1/2023-06 Ber...

  • Seite 15: Elektrische Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.3.1.2 Elektrische Komponenten 1 Volumenstromsensor (B10) 2 Elektroheizung 3 Wärmetauscher-Drucksensor Innen (B12) 4 Vorlauffühler LWT (B4) Anforderung für WP 5 Anzeige- und Bedieneinheit (Systemgerät) 6 Geräteelektronik mit Elektroanschluss und Gerätesicherung 7 Vorlauffühler Elektroheizung (B7) 8 Klemmkasten Elektroheizung 9 Rücklauffühler EWT (B9) 0 Umwälzpumpe...

  • Seite 16: Funktion Trinkwasserspeicher

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.3.2 Funktion Trinkwasserspeicher Das Trinkwasser wird über einen Glattrohr-Wärmetauscher erwärmt. Magnesiumanode Die eingebaute Opferanode aus Magnesium schützt den Trinkwasserspeicher ge- gen Korrosion. Die Magnesiumanode kann durch eine Fremdstromanode ersetzt werden [Kap. 11.1]. 1 Trichtersiphon mit Ablauf 2 Magnesiumanode 3 Warmwasserfühler (B3)

  • Seite 17: Technische Daten

    3.4.4 Umgebungsbedingungen Temperatur im Betrieb +5 … +30 °C Temperatur bei Transport/Lagerung –10 … +60 °C relative Luftfeuchtigkeit max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 17-152 83328001 1/2023-06 Ber...

  • Seite 18: Leistung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.4.5 Leistung WSB 8 Norm-Nennvolumenstrom A7 / W35 (5 K) 1,18 m³/h Verflüssiger Mindestvolumenstrom Heizbetrieb 0,5 m³/h Leistungsbereich Heizen A2 / W35 2,0 … 7,7 kW Leistungsbereich Kühlen A35 / W7 2,5 … 7,5 kW A35 / W18 3 … 10 kW Normnennbedingungen und Temperaturspreizung nach EN 14511-2:2019. 3.4.5.1 Leistung Heizen Leistungsdaten nach EN 14511-3:2019.

  • Seite 19: Warmwasserbereitung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung Arbeitsfeld Heizen 1 Luftansaugtemperatur [°C] 2 Vorlauftemperatur [°C] 3.4.5.2 Warmwasserbereitung Nennwärmeleistung 5,8 kW Leistungszahl (COP) A7 / W52 nach EN 16147 2,69 Aufheizzeit 1 h 17 min Zapfprofil Mischwasser V 214 l 19-152 83328001 1/2023-06 Ber...

  • Seite 20: Leistung Kühlen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.4.5.3 Leistung Kühlen Leistungsdaten nach EN 14511-3:2019. WSB 8 Kühlwasser-Vorlauftemperatur +7 … +25 °C Lufttemperatur Einsatzgrenze Außengerät +10 … +46 °C Norm-Nennbedingungen A35 / W7 und Temperaturspreizung 5 K WSB 8 Kühlleistung 4,98 kW Leistungszahl (EER) 2,69 Norm-Nennbedingungen A35 / W18 und Temperaturspreizung 5 K WSB 8 Kühlleistung 7,74 kW Leistungszahl (EER)

  • Seite 21: Restförderhöhe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.4.5.4 Restförderhöhe WSB 8-A mit Pumpe 1000 1200 1400 1600 1800 2000 2200 2400 2600 1 Durchfluss [l/h] 2 Restförderhöhe [mbar] 3.4.6 Medium Heizwasser nach VDI 2035 Trinkwasser nach TrinkwV Mindestleitfähigkeit Trinkwasser größer 100 µS/cm bei 25 °C 3.4.7 Betriebsdruck Kältemittel max 45 bar...

  • Seite 22: Inhalt

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung 3.4.9 Inhalt Innengerät und Außengerät Kältemittel R32 1,30 kg Treibhauspotenzial (GWP) -Äquivalent 0,88 t Trinkwasserspeicher WAS 165 Trinkwasser 161 Liter Heizwasser 10 Liter 3.4.10 Gewicht WSB 8 Innengerät WAS 165 Leergewicht ca. 54 kg ca. 120 kg 3.4.11 Abmessungen Ansicht oben...
  • Seite 23 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung Ansicht vorne 346 mm 276 mm 206 mm 66 70 70 70 70 5 4 3 2 1 332 mm 40 mm 1 Rücklauf Heizkreis Ø 28 x 1,0 mm 2 Vorlauf Heizkreis Ø 28 x 1,0 mm 3 Trinkwasser Ø 18 x 1 mm 4 Zirkulation Ø 18 x 1 mm (optional) 5 Warmwasser Ø 18 x 1 mm 6 Kondensatablauf Ø 25 mm 7 Halteblech für Anschlussgruppe oben...
  • Seite 24 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 3 Produktbeschreibung WAS 165 Bloc-P-Eco / A 600 mm 160 mm 226 mm 492 mm 1 Warmwasser G¾ 2 Trinkwasser G¾ 3 Rücklauf Innengerät-Trinkwasserspeicher 4 Vorlauf Innengerät-Trinkwasserspeicher 5 Kondensatablauf Ø 25 mm 24-152 83328001 1/2023-06 Ber...

  • Seite 25: Montage

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 4 Montage 4 Montage 4.1 Montagebedingungen Betriebsdruck Den am Typenschild angegebenen Betriebsdruck nicht überschreiten. Sicherstellen, dass der Betriebsdruck eingehalten wird [Kap. 3.4.7]. Aufstellraum Vor der Montage sicherstellen, dass: der Aufstellraum das Mindestraumvolumen aufweist der Aufstellraum die Mindestraumhöhe aufweist [Kap. 4.2] der Mindestabstand eingehalten wird [Kap. 4.2] das Kondensat abgeleitet werden kann der Transportweg frei und tragfähig ist [Kap. 3.4.10]...

  • Seite 26: Trinkwasserspeicher Aufstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 4 Montage 4.2 Trinkwasserspeicher aufstellen Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.10]. Transportsicherung Transportsicherung entfernen. Frontverkleidung entfernen Frontverkleidung nach vorne ziehen und aus den Führungslöchern herausheben. Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann.

  • Seite 27: Installation

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5 Installation Örtliche Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (Leitungsanlagen-Richtlinie LAR) beachten. Nationale Gasverordnung beachten. 5.1 Anforderungen an das Heizwasser Das Heizwasser muss der VDI-Richtlinie 2035 entsprechen. Unbehandeltes Füll- und Ergänzungswasser muss Trinkwasserqualität haben (farblos, klar, ohne Ablagerungen).

  • Seite 28: Wasserhärte

    5.1.2 Wasserhärte Über das Anlagenvolumen wird die maximal zulässige Gesamthärte bestimmt. Wird die Wärmepumpe über eine Systemtrennung vom Heizungsnetz getrennt, empfiehlt Weishaupt, die Wärmepumpe mit unbehandeltem Wasser zu füllen. Aus Diagramm ermitteln, ob Maßnahmen zur Wasseraufbereitung erforderlich sind. Wenn der Schnittpunkt im Bereich ...

  • Seite 29: Hydraulikanschluss

    5.2 Hydraulikanschluss Sicherheitsventil Im Trinkwasserzulauf der Hydraulikeinheit (Innengerät) ist ein Sicherheitsventil in- stalliert. Zubehör Weishaupt empfiehlt folgendes Zubehör: Zirkulationsgruppe (optional), entweder: WHI circu-r #2 (Anbau nach rechts) oder WHI circu-l #2 (Anbau nach links) oder WHI circu-t #2 (Anbau nach oben) Halteblech für Anschlussgruppe links oder rechts montieren...
  • Seite 30 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Halteblech für Anschlussgruppe oben montieren Abmessungen beachten [Kap. 3.4.11]. Vor der Montage sicherstellen, dass beiliegendes Befestigungsmaterial für den Wandaufbau geeignet ist. Mit beiliegender Mutter 1 kann der Abstand zur Wand eingestellt werden, z. B. bei Wandvorbau, Sockel usw.
  • Seite 31 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Anschlussgruppe montieren Verbrühungsgefahr durch heißes Wasser Heißes Wasser kann zu Verbrühungen führen. Geeignete Maßnahmen zum Schutz vor Verbrühungen nach EN 806-2 treffen, VORSICHT dabei Anforderungen an die Trinkwasserhygiene beachten. Warmwasserleitung 3 anschließen. Ggf.

  • Seite 32: Innengerät Montieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.3 Innengerät montieren Frontverkleidung entfernen Die Frontverkleidung ist mit einer Schraube am Spannverschluss gegen unbeab- sichtigtes Öffnen gesichert. Nach Montage der Frontverkleidung Schraube wieder anbringen. Schraube 1 am Spannverschluss auf der Unterseite vom Gerät entfernen. Spannverschluss öffnen und die Frontverkleidung abnehmen.
  • Seite 33 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Innengerät vorbereiten Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.10]. Gerät auf die Seite legen. Basisanschlussgruppe 1 und 2 am Gerät montieren. Anschlussrohre Vorlauf Heizkreis 4 und Rücklauf Heizkreis 5 montieren, dabei die Rohre parallel zum Gerät ausrichten. Tüllen 6 auf die Anschlussrohre schieben.
  • Seite 34 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Innengerät aufsetzen Arbeitsschutzvorschriften zum Heben und Tragen von Lasten beachten [Kap. 3.4.10]. Gerät aufsetzen, dabei beachten, dass sich die Führungsstifte 1 innerhalb vom Trinkwasserspeicher befinden. Gerät auf den Gleitschienen 2 nach hinten schieben, dabei die Anschlussrohre Heizkreis Vorlauf und Heizkreis Rücklauf in die Aussparungen am Halteblech ein- führen.
  • Seite 35 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Kondensatschlauch verlegen Kondensatschlauch so verlegen, dass sich kein Wassersack (Siphoneffekt) bildet und das Kondensat ungehindert abfließen kann. Ein Kondensatschlauch Ø Innen 14 mm liegt dem Innengerät bei. Kondensatschlauch an Verbindungsstück 2 montieren und in Siphon führen. Ablauf 1 vom Sicherheitsventil in Siphon führen.
  • Seite 36 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Innengerät mit Trinkwasserspeicher hydraulisch verbinden Dichtung in Anschlussrohr 1 einsetzen und Vorlauf am Innengerät anschließen. Dichtung in Anschlussrohr 3 einsetzen und Rücklauf am Innengerät anschlie- ßen. Beim Festdrehen der Muttern an den Anschlussrohren 4 vom Innengerät mit ei- nem Gabelschlüssel gegenhalten.
  • Seite 37 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Trinkwasserspeicher füllen Trinkwasserzulauf öffnen. Warmwasserhahn im Haus öffnen. Trinkwasserspeicher wird gefüllt. Warmwasserhahn schließen. Trinkwasserspeicher prüfen Revisionsöffnung und Anschlüsse auf Dichtheit prüfen. Betriebsbereitschaft vom Sicherheitsventil durch Anlüften prüfen. Anlage abpressen, bis Sicherheitsventil anspricht. Ggf.

  • Seite 38: Kältekreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.4 Kältekreis Kältemittelleitung anschließen, siehe Montage- und Betriebsanleitung Außengerät. 5.5 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Der Hauptschalter am In- nengerät schaltet nur das Innengerät ab. WARNUNG Vor Beginn der Arbeiten, Innengerät und Außengerät von der Spannungsversor- gung trennen.
  • Seite 39 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Für die Durchführung der Elektroleitungen sind mehrere Aussparungen 1 vorgese- hen. Anschlussplan beachten [Kap. 5.5.1.1]. Leitungen von der Geräterückseite oder vom Geräteboden durch die Ausspa- rung zum Installationsschacht führen. Ein- und Ausgänge je nach Anwendung zuordnen. Leitungen nach Anschlussplan anschließen, dabei auf richtige Phasenlage der Spannungsversorgung achten.

  • Seite 40: Anschlussplan

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.5.1.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Geräteelektronik WWP-CPU COM WWP-CPU COM µC - Unit 250V H-COM + – A B SGR1/2 230V 2.WEZ/FH RJ11 L* A1 A2 H1H2 max 16A L N PE L N PE 230 V/50 Hz...

  • Seite 41: Elektroheizung Anschließen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.5.2 Elektroheizung anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Schraube 1 lösen und Abdeckung 2 abnehmen. Schutzleiter 3 an der Abdeckung lösen. Abdeckung entfernen. 41-152 83328001 1/2023-06 Ber...
  • Seite 42 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation Explosionsgefahr durch Einbau der Installationsschütze in das Innengerät Die Wärmepumpe enthält brennbares Kältemittel. Ein Schaltlichtbogen vom Instal- lationsschütz kann zur Explosion führen. WARNUNG Beiliegende Installationsschütze in den bauseitigen Elektroverteiler einbauen. Leitungen von der Geräterückseite oder vom Geräteboden durch die Ausspa- rung zum Klemmkasten Elektroheizung führen.

  • Seite 43: Trinkwasserspeicher Anschließen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.5.3 Trinkwasserspeicher anschließen Hinweise zur Elektroinstallation beachten [Kap. 5.5]. Fühlerleitung durch die Aussparung zum Elektroinstallationsschacht führen. Warmwasserfühler am Anschluss B3 einstecken. 43-152 83328001 1/2023-06 Ber...

  • Seite 44: Verkleidung Montieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 5 Installation 5.5.4 Verkleidung montieren Beiliegende Einrastpuffer 3 in die Verkleidung 2 ziehen. Verkleidung montieren und mit Rändelschrauben M6 x 10 1 fixieren. 44-152 83328001 1/2023-06 Ber...

  • Seite 45: Bedienung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6 Bedienung 6.1 Betriebsanzeige Die Lichtleiste 1 zeigt den Betriebsstatus der Wärmepumpe an. Lichtleiste Beschreibung keine Spannungsversorgung oder Lichtleiste deaktiviert [Kap. 6.7.9] grün System ist fehlerfrei gelb Warnung oder Fehler [Kap. 10] verriegelter Fehler (Anlage ist gesperrt) [Kap. 10] 6.2 Anzeige- und Bedieneinheit drehen durch die Parameterstruktur navigieren...

  • Seite 46: Anzeige

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.3 Anzeige Startbildschirm Montag 26.07.2021 7:37 Vorlauftemperatur °C 40.0 50 °C Heizbetrieb 7.0°C 1 Informationen: Aktuelle Leistungsanforderung an das Außengerät Warmwassertemperatur Außentemperatur 2 Ebenenauswahl. Mit dem Drehknopf wird die Ebene gewählt: Favoriten-Ebene Benutzer-Ebene Fachmann-Ebene...

  • Seite 47: Favoriten-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.4 Favoriten-Ebene Für den schnellen Zugriff sind häufig benötigte Parameter in der Favoriten-Ebene fest hinterlegt. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet. Favoriten anzeigen Mit Drehknopf Schaltfläche Favoriten-Ebene wählen und bestätigen. Anzeige wechselt in die Favoriten-Ebene.

  • Seite 48: Raumsolltemperatur Einstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.4.1 Raumsolltemperatur einstellen Raumsolltemperatur für das gewählte Temperaturniveau. Temperaturniveau Werkseinstellung Einstellbereich 21,0 °C Komfort Normal … 28,0 °C 20,0 °C Normal Absenk … Komfort °C 18,0 °C 16,0 … Normal °C Absenk Nach einer Änderung der Raumsolltemperatur wird die Heizkennlinie auto- matisch angepasst. Die Änderung führt zu einer Parallelverschiebung der Heizkennlinie [Kap. 6.7.3.6].

  • Seite 49: Warmwasser-Solltemperatur Einstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.4.2 Warmwasser-Solltemperatur einstellen Mit Drehknopf Temperaturniveau wählen und bestätigen. Die Anzeige wechselt in den Einstellmodus. Drehknopf drücken und gewünschte Temperatur einstellen. Drehknopf drücken und Eingabe bestätigen. Normal 50.0°C Normal Normal Absenk 40.0°C 45.0°C 50.0°C...

  • Seite 50: Zeitprogramm Einstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.4.3 Zeitprogramm einstellen Zeitprogramm wählen. Heizprogramm Warmwasserprogramm Zeit ändern / hinzufügen Wenn für eine Zeitspanne kein Temperaturniveau (Komforttemperatur und Normal- temperatur) eingestellt ist, fährt die Anlage automatisch auf Absenktemperatur. Mit Drehknopf den Zeitzyklus vom entsprechenden Wochentag wählen. Für jeden Wochentag können 3 Zyklen programmiert werden.
  • Seite 51 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Wochentag kopieren Die Einstellungen von einem Wochentag können kopiert und auf andere Tage über- tragen werden. Drehknopf im Uhrzeigersinn drehen bis Kopieren angezeigt wird. Drehknopf drücken und den Wochentag wählen der kopiert werden soll. Drehknopf drücken und den Wochentag wählen der überschrieben werden soll.

  • Seite 52: Benutzer-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.5 Benutzer-Ebene In der Benutzer-Ebene werden nur Menüs und Parameter angezeigt, die für den normalen Betrieb der Anlage erforderlich sind. Mit Drehknopf Schaltfläche Benutzer-Ebene wählen und bestätigen. Anzeige wechselt in die Benutzer-Ebene. Montag 26.07.2021 7:37...

  • Seite 53: Menüstruktur

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7 Menüstruktur In der Benutzer-Ebene ist der Zugriff auf die Menüstruktur eingeschränkt [Kap. 6.5]. Über die Fachmann-Ebene kann auf alle Informationen und Parameter zugegriffen werden [Kap. 6.6]. Je nach Ausführung, Hydraulik- und Regelvariante werden bestimmte Informationen und Parameter ausgeblendet.

  • Seite 54: Wärmepumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.1.2 Wärmepumpe Wärme-     Info pumpe Information Beschreibung Aktuelle Temperatur am Warmwasserfühler (B3). Warmwasser- temperatur Aktuelle Leistungsvorgabe an das Außengerät. Leistungsanforde- rung Geforderte Vorlaufsolltemperatur von den Heizkreisen. Solltemperatur Einschaltkriterium für die Wärmepumpe. Schaltdifferenz Unterschreitet die aktuelle Vorlauftemperatur die Vorlaufsolltemperatur um den an- dynamisch...

  • Seite 55: Zweiter Wärmeerzeuger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Information Beschreibung Betriebsstunden vom Verdichter seit der Inbetriebnahme. Betriebsstd. Ver- dichter Anzahl Startvorgänge vom Verdichter seit der Inbetriebnahme. Schaltspiele Ver- dichter Anzahl Abtauvorgänge am Außengerät seit der Inbetriebnahme. Schaltspiele Ab- tauen Typ und Ausführung vom Außengerät.

  • Seite 56: Statistik

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.1.4 Statistik     Info Statistik Im Menü Statistik werden die Tages-, Monats- und Jahreswerte zur erzeug- ten thermischen Energieabgabe und elektrischen Energieaufnahme angezeigt. In jedem Parameter mit dem Symbol kann die Statistik als Diagramm und in Tabellenform angezeigt werden.
  • Seite 57 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Information Beschreibung Thermische Energieabgabe für Heizbetrieb am aktuellen Tag. th. Energie Heizen th. Energie WW Tag Thermische Energieabgabe für Warmwasserladung am aktuellen Tag. Gesamte thermische Energieabgabe am aktuellen Tag. th. Energie gesamt Aufgenommene elektrische Energie am aktuellen Tag.

  • Seite 58: Systembetriebsart

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.2 Systembetriebsart System-   betriebsart Das Menü Systembetriebsart legt die Betriebsart der gesamten Anlage fest. Einstellung Beschreibung Nur bei Freigabe Kühlbetrieb [Kap. 6.7.3.10]. Automatik (Werkseinstellung) Automatikbetrieb: Heizen oder Kühlen Automatik, abhängig von der aktuellen Außentemperatur Warmwasser ein Frostschutz ein Heizbetrieb:...

  • Seite 59: Heizkreis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3 Heizkreis Für jeden Heizkreis wird ein separates Menü angezeigt. 6.7.3.1 Betriebsart   Heizkreis Betriebsart Die Betriebsart kann für jeden Heizkreis separat eingestellt werden. Einstellung Beschreibung Automatischer Betrieb nach Zeitprogramm. Automatik (Werkseinstellung) Temperaturniveaus entsprechend der eingestellten Betriebsart, unabhängig vom Komfort, Normal, Ab-...

  • Seite 60: Party/Pause

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.2 Party/Pause Party/     Heizkreis Pause Das Temperaturniveau vom Heizprogramm kann vorübergehend (maximal 12 Stun- den) geändert werden. Danach ist wieder das eingestellte Heizprogramm aktiv. Steht der Parameter auf Automatik, ist das eingestellte Heizprogramm aktiv. Einstellung Beschreibung Für die Dauer der eingestellten Zeit heizt die Anlage auf Normaltemperatur...

  • Seite 61: Urlaub

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.3 Urlaub     Heizkreis Urlaub Mit dem Urlaubsprogramm kann das Heizprogramm über einen bestimmten Zeit- raum unterbrochen werden. Im eingestellten Zeitraum ist: der Frostschutz aktiv die Warmwasserbereitung nicht aktiv der eingestellte Legionellenschutz aktiv die Anlage auf Standby Zeitraum eingeben Menü...

  • Seite 62: Raumsolltemperatur

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.4 Raumsolltemperatur Raumsoll-     Heizkreis temperatur Legt die Raumsolltemperatur für das gewählte Temperaturniveau fest. Komfort Normal Absenk Frost (nur Fachmann-Ebene) Fenster Sperrzeit (nur Fachmann-Ebene) Nach einer Änderung der Raumsolltemperatur wird die Heizkennlinie auto- matisch angepasst.

  • Seite 63: Raumgeführte Regelung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.5 Raumgeführte Regelung Bei der raumgeführten Regelung wird die Vorlauftemperatur in Abhängigkeit von der Raumtemperatur geregelt. Für eine raumgeführte Regelung ist ein Raumgerät erforderlich. Direkte Sonneneinstrahlung am Raumgerät vermeiden. Erwärmung durch Fremdwärmequellen vermeiden. 63-152 83328001 1/2023-06 Ber...

  • Seite 64: Heizkennlinie

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.6 Heizkennlinie Heiz-     Heizkreis kennlinie Um die gewünschte Raumtemperatur zu erreichen, ist bei kälteren Außentempera- turen eine höhere Vorlauftemperatur erforderlich. Die Heizkennlinie legt fest, wie stark sich eine Änderung der Außentemperatur auf die Vorlaufsolltemperatur auswirkt.
  • Seite 65 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Eine Änderung der Absenk, Normal, Komfort oder Frost Raumsolltem- peratur um 1 °C führt zu einer Parallelverschiebung der Heizkennlinie um ca. 1,5 … 2,5 °C. Beispiel: bei Steilheit 0.95 1 Außentemperatur [°C] 2 Vorlauftemperatur [°C] bei Steilheit 0.95 3 Raumsolltemperatur [°C] 65-152 83328001 1/2023-06 Ber...

  • Seite 66: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.7 Einstellungen     Heizkreis Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Funktion Kein Heizbetrieb, nur Warmwasserladung möglich. Menüs und Parameter den Heizkreis betreffend werden ausgeblendet. Ein: Heizbetrieb möglich.
  • Seite 67 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Frostschutz Aus: Frostschutz nicht aktiv. -20 … +21,5°C (Werkseinstellung 3 °C): Unterschreitet die aktuelle Außentemperatur den eingestellten Wert, ist der An- lagenfrostschutz aktiv. Der Parameter wird nur angezeigt, wenn ein Raumgerät vorhanden ist und unter Raumabschaltung Anforderung die Option Raumgeführt oder Witterungsgeführt ein- gestellt ist.
  • Seite 68 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Minimaltemperatur … 60 °C (Werkseinstellung 45 °C): Maximaltemperatur Obere Grenze für die maximale Vorlauftemperatur. Höhere Wärmeanforderungen werden auf den eingestellten Wert begrenzt. Bei aktivem Estrichprogramm wirkt die Maximaltemperatur nicht. Anforderungsüberhöhung -5 … 20 K (Werkseinstellung 0 K): Die Vorlaufsolltemperatur vom Heizkreis wird um den eingestellten Wert erhöht, z.

  • Seite 69: Sommer-Winter-Umschaltung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.8 Sommer-Winter-Umschaltung So/Wi     Heizkreis Umschaltung Einstellung Beschreibung Überschreitet die gemittelte Außentemperatur den eingestellten Wert, wechselt 3.0 … 30.0°C (Werkseinstellung 18 °C) die Betriebsart auf Sommer. Bei aktivem Estrichprogramm wirkt die Sommer-Winter-Umschaltung nicht [Kap. 6.7.3.7].

  • Seite 70: Kühlen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.10 Kühlen     Heizkreis Kühlen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Gibt den Kühlbetrieb für den Heizkreis frei. Im Menü Kühlen werden weitere Pa- Freigabe Kühlbetrieb rameter angezeigt.
  • Seite 71 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Kühlkennlinie Beispiel Kennlinie AT min Kennlinie AT max Kennfeld VL-MAX Kühlkennlinie Maximaltemperatur Anforderungsüberhöhung Minimaltemperatur Kennfeld VL-MIN Außentemperatur [°C] 71-152 83328001 1/2023-06 Ber...

  • Seite 72: Estrichprogramm

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.3.11 Estrichprogramm Estrich-     Heizkreis programm Das Menü wird nur angezeigt, wenn der Parameter Estrich auf manuelles Programm steht [Kap. 6.7.3.7]. Schaden am Verflüssiger durch zu geringe Heizwasser-Rücklauftemperatur Bei zu geringer Rücklauftemperatur im Dauerbetrieb (z. B. Bauaustrocknung) ist das Abtauen nicht sichergestellt.

  • Seite 73: Warmwasser

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.4 Warmwasser 6.7.4.1 Warmwasserprogramm Warmwasser     Warmwasser programm Mit dem Warmwasserprogramm wird festgelegt, zu welchen Tageszeiten der Trink- wasserspeicher auf Normaltemperatur oder Absenktemperatur aufgeheizt wird. Das Zeitprogramm kann individuell angepasst werden [Kap. 6.4.3]. Das Warmwasserprogramm ist aktiv in der Betriebsart: Heizen Sommer...

  • Seite 74: Legionellenschutz

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.4.4 Legionellenschutz Legionellen-     Warmwasser schutz Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Legionellenschutz deaktiviert. Mo-So, Alle: Wochentag an dem der Legionellenschutz durchgeführt wird. Im Menü Legionellenschutz werden weitere Parameter angezeigt. 0:00 … 23:50 Uhr (Werkseinstellung 2:00 Uhr): Aufheizzeit WW Uhrzeit für den Start vom Legionellenschutz.

  • Seite 75: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.4.5 Einstellungen     Warmwasser Einstellungen Parameter Einstellung Vorrang (Werkseinstellung): Systembetriebsart Warmwasserbereitung hat Vorrang vor Heizen. Bedingter Vorrang: Warmwasserbereitung hat je nach Außentemperatur Vorrang vor Heizen. Witterungsg. Parallelb.: Je nach Außentemperatur erfolgt die Warmwasserbereitung parallel zum Heizen. Parallel: Warmwasserbereitung und Heizen aktiv.

  • Seite 76: Flanschheizung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.4.6 Flanschheizung     Warmwasser Flanschheizung Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Aus (Werkseinstellung): Flanschheizung Flanschheizung Warmwasser deaktiviert. Ein: Flanschheizung Warmwasser aktiviert. Im Menü Flanschheizung werden weitere Parameter angezeigt. 20 … 65 °C (Werkseinstellung 52 °C): Umschalttemperatur Freigabetemperatur für die Flanschheizung im Trinkwasserspeicher.

  • Seite 77: Zirkulationspumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.4.7 Zirkulationspumpe Zirkulations-     Warmwasser pumpe Das Menü wird nur in der Fachmann-Ebene angezeigt. Regelt das Ein- und Ausschalten der Zirkulationspumpe im Trinkwasserspeicher während dem Warmwasserprogramm. Parameter Einstellung Modus Aus: Zirkulationspumpe nicht aktiv.

  • Seite 78: Wärmepumpe

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5 Wärmepumpe 6.7.5.1 Service Wärme-     pumpe Service Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Automatische Entlüftung Aus (Werkseinstellung): Automatische Entlüftung deaktiviert. Ein: Programm zum Füllen und Entlüften vom Heizkreis. Während der automatischen Entlüftung schaltet das Dreiwegeventil zwischen Heizbetrieb und Warmwasserladung hin und her.
  • Seite 79 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Test HK2: Ausgang Heizkreispumpe Heizkreis 2. HK2-AUF: Ausgang Mischventil Heizkreis 2 AUF. HK2-HKP: Ausgang Heizkreispumpe Heizkreis 2. HK2-ZU: Ausgang Mischventil Heizkreis 2 ZU. HK3-HKP: Ausgang Heizkreispumpe Heizkreis 3. HKP1: Ausgang Pumpe Heizkreis 1.
  • Seite 80 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Test WP-M1: Ausgang Pumpe M1. WP-M1-PWM: Ausgang PWM-Signal für Pumpe M1. WP-WEZ2 oder 2.WEZ: Ausgang 2. Wärmeerzeuger. WW1: Ausgang Hz- WW- Betrieb (Heizen und Warmwasserbereitung). WW-Betrieb: Ausgang Warmwasserbetrieb. WW-FH oder E9: Ausgang Flanschheizung.

  • Seite 81: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5.2 Einstellungen Wärme-     pumpe Einstellungen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung 3 … 360 min (Werkseinstellung 10 min): Taktsperre Zwangspause für das Außengerät nach dem Abschalten. Der Verdichter startet frühestens wieder nach der eingestellten Zeit. Legt den relevanten Außenfühler für die Regelung fest.

  • Seite 82: Volumenstrom

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5.3 Volumenstrom Wärme-     pumpe Volumenstrom Das Menü wird nur in der Fachmann-Ebene angezeigt. Der Parameter wird nur angezeigt, wenn im Menü Pumpe bei Einschaltart die Option Volumenstrom eingestellt ist [Kap. 6.7.5.5]. Parameter Einstellung Mindestvolumenstrom … 3,5 m³...

  • Seite 83: Pumpe (Umwälzpumpe)

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5.5 Pumpe (Umwälzpumpe) Wärme-     pumpe Pumpe Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Betriebsart der Umwälzpumpe (M1) im Heizbetrieb. Einschaltart Heizen Konstantbetrieb (Werkseinstellung): Pumpe wird mit der eingestellten Leistung betrieben. Volumenstrom: Die Pumpe moduliert in Abhängigkeit vom Volumenstrom.

  • Seite 84: Heizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5.6 Heizen Wärme-     pumpe Heizen Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent als Betriebs- Zuschaltverzögerung art WP + 2. WEZ + E… konfiguriert wurde. Zeitspanne zwischen Zuschaltung vom zweiten elektrischen Wärmeerzeuger und Zuschaltung der Elektroheizung der Wärmepumpe.

  • Seite 85: Warmwasser

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.5.8 Warmwasser Wärme-     pumpe Warmwasser Das Menü wird nur in der Fachmann-Ebene angezeigt. Parameter Einstellung Der Parameter wird nur angezeigt, wenn im Inbetriebnahme-Assistent als Betriebs- Zuschaltverzögerung art WP + 2. WEZ + E… konfiguriert wurde. Zeitspanne zwischen Zuschaltung vom zweiten elektrischen Wärmeerzeuger und Zuschaltung der Elektroheizung der Wärmepumpe.

  • Seite 86: Zweiter Wärmeerzeuger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.6 Zweiter Wärmeerzeuger 2. WEZ Das Menü wird nur in der Fachmann-Ebene angezeigt. Zweite Wärmeerzeuger sind: Elektroheizung intern Elektroheizung extern (optional) Flanschheizung im Trinkwasserspeicher (optional) Solaranlage und Pufferspeicher (optional) Brennwertgerät (optional) Parameter Einstellung Grenztemperatur...
  • Seite 87 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Bivalenzt. Einsatzgren- Aus: Bivalenztemperatur wirkt nicht beim Verlassen der Einsatzgrenze. Ein (Werkseinstellung): Bivalenztemperatur wirkt beim Verlassen der Einsatzgrenze. Bei einer Hybridanlage kann ein zweiter Wärmeerzeuger mit einem Spannungssi- Hybridanlage gnal aktiviert werden.

  • Seite 88: Eingänge

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.7 Eingänge     Eingänge Das Menü wird nur in der Fachmann-Ebene angezeigt. 6.7.7.1 Eingang SGR… / Eingang H1…         Eingänge Eingang SGR… Eingang H1… Das Menü wird nur in der Fachmann-Ebene angezeigt. Die Eingänge können für verschiedene Funktionen und Schaltzustände konfiguriert werden.
  • Seite 89 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Funktion: Warmwasser Standby: Warmwasserladung Standby. Warmwasser Absenk: Warmwasserladung im Absenkbetrieb. Warmwasser Normal: Warmwasserladung im Normalbetrieb. Warmwasser PUSH: Vom Zeitprogramm abweichender Warmwasserbedarf. Der Trinkwasserspei- cher wird auf Normaltemperatur aufgeheizt und gehalten. Taupunktwächter: Kühlbetrieb für Heizkreise gesperrt.

  • Seite 90: Smart-Grid-Funktion

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.7.2 Smart-Grid-Funktion Mit der Smart-Grid-Funktion (SG Ready) kann die Wärmepumpe mit Strom aus ei- ner Photovoltaikanlage betrieben werden. Schaltzustände Anschlussplan beachten [Kap. 5.5]. Die Smart-Grid-Funktion bietet folgende Möglichkeiten: Betriebsart Funktion SGR1 SGR2 Eingang H1 Eingang H2 1: Sperre (EVU-Sperre)

  • Seite 91: Ausgänge

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.8 Ausgänge Ausgänge Das Menü wird nur in der Fachmann-Ebene angezeigt. Jeder Ausgang kann für verschiedene Funktionen definiert werden. Parameter Einstellung Zeigt die aktuell gewählte Funktion und den Schaltzustand der Ausgänge an. Info Legt die Funktion der Ausgänge fest.

  • Seite 92: Einstellungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.9 Einstellungen Einstellungen Parameter Einstellung 0 … 23:59: Aktuelle Uhrzeit einstellen. Uhrzeit Aktuelles Datum einstellen. Datum Automatische Umstellung der Sommerzeit konfigurieren. Ein (Werkseinstellung) Sommerzeit 10 … 100 (Werkseinstellung 45): Helligkeit der Anzeige einstellen. Helligkeit Lichtleiste deaktivieren. Ein: Lichtleiste aktiviert (Werkseinstellung) Aus: Lichtleiste deaktiviert Lichtleiste...
  • Seite 93 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Zugriff mit Bus-Protokoll Modbus auf den Regler der Wärmepumpe. Wenn mit Modbus TCP auf den Regler zugegriffen wird, darf die Wärmepumpe nicht in ein (Heim-)Netzwerk integriert werden. Der Modbus TCP Client muss über eine Direktverbindung mit der Modbus TCP Wärmepumpe kommunizieren, damit keine anderen Netzwerkteilnehmer auf die unverschlüsselte Mod- bus-Schnittstelle zugreifen können.

  • Seite 94: Energiemanagement

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.10 Energiemanagement Energie- management Das Menü wird nur in der Fachmann-Ebene angezeigt. 6.7.10.1 Effizienz Effizienz Das Menü wird nur in der Fachmann-Ebene angezeigt. Im Menü Effizienz wird die elektrische Leistung von Komponenten für die Statistik erfasst.

  • Seite 95: Schornsteinfeger

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung 6.7.12 Schornsteinfeger Die Schornsteinfeger-Funktion wird nur angezeigt, wenn folgendes eingestellt ist: im Inbetriebnahme-Assistent unter Wärmeerzeuger / Systemaufbau die Betriebsart WP + 2. WEZ … im Menü 2. WEZ im Parameter Hybridanlage die Funktion Ein Die Funktion dient zur Leistungsabnahme der Heizkreise während einer Abgasmes- sung am zweiten Wärmeerzeuger.
  • Seite 96 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 6 Bedienung Parameter Einstellung Aus (Werkseinstellung): Service Schornsteinfeger-Funktion ist deaktiviert. Ein: Schornsteinfeger-Funktion ist für 15 Minuten aktiviert. Aus (Werkseinstellung): 2. WEZ Zweiter Wärmeerzeuger ist deaktiviert. 8 … 80 °C: Geforderte Vorlaufsolltemperatur vom zweiten Wärmeerzeuger. Aus (Werkseinstellung): Drehzahl Pumpe M1 Pumpe (M1) aus.

  • Seite 97: Inbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 7 Inbetriebnahme 7.1 Voraussetzungen Die Inbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Nur eine richtig durchgeführte Inbetriebnahme gewährleistet die Betriebssicherheit. Die Inbetriebnahme darf erst nach der kompletten Installation, Druckprüfung der Kältemittelleitung und Dichtheitsprüfung vom Kältekreis durchgeführt werden. Sie- he Montage- und Betriebsanleitung Außengerät.
  • Seite 98 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 2. Inbetriebnahme-Assistent starten Anlage am Schalter S1 einschalten [Kap. 5.5]. Bei einer unkonfigurierten Anlage startet der Inbetriebnahme-Assistent. Anzeige Inbetriebnahme erscheint. Drehknopf drücken. Wenn die Anlage bereits konfiguriert wurde: Fachmann-Ebene wählen [Kap. 6.6]. Inbetriebnahme wählen und bestätigen. unkonfigurierte Anlage Inbetriebnahme über Fachmann-Ebene Fachmann...
  • Seite 99 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 5. Systemaufbau einstellen Systemaufbau der Wärmepumpe wählen und bestätigen. Betrieb mit Wärmepumpe. Betrieb mit Wärmepumpe unterstützt durch Stufe 1 der WP + E1: Elektroheizung im Innengerät. Betrieb mit Wärmepumpe unterstützt durch Stufe 2 der WP + E2: Elektroheizung im Innengerät.
  • Seite 100 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 7. Warmwasserbetrieb Funktion einstellen Betriebsart bei Warmwasserladung wählen und bestätigen. Keine Warmwasserladung durch Wärmepumpe, nur Aus: Heizbetrieb. Umschaltventil: Warmwasserladung über Dreiwegeventil im Innengerät. Inbetriebnahme Warmwasser Systemaufbau zurück > 3sec Drücken 8. Flanschheizung im Trinkwasserspeicher einstellen Flanschheizung einstellen und bestätigen.
  • Seite 101 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 10. Funktion Variabler Ausgang einstellen Funktion für den Variablen Ausgang einstellen und bestätigen [Kap. 6.7.8]. Die Einstellung kann nach der Inbetriebnahme noch geändert werden. Inbetriebnahme Parameter Ausgang VA1 Zirkulationspumpe zurück > 3sec Drücken 11.
  • Seite 102 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 7 Inbetriebnahme 14. Abschließende Arbeiten Schaden am Verflüssiger durch zu geringe Heizwasser-Rücklauftemperatur Bei zu geringer Rücklauftemperatur im Dauerbetrieb (z. B. Bauaustrocknung) ist das Abtauen nicht sichergestellt. Dies kann zu einem Schaden am Verflüssiger und HINWEIS am Kältekreis führen.

  • Seite 103: Außerbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 8 Außerbetriebnahme 8 Außerbetriebnahme Die Außerbetriebnahme darf nur dafür qualifiziertes Fachpersonal durchführen. Vor Beginn der Arbeit sicherstellen, dass alle Sicherheitsmaßnahmen für den Kälte- kreis beachtet werden [Kap. 2.4.4]. Wenn das Kältemittel in das Außengerät gepumpt werden soll, Spannungsversor- gung nicht unterbrechen.

  • Seite 104: Wartung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9 Wartung 9.1 Wartung Innengerät 9.1.1 Hinweise zur Wartung Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen GEFAHR führen.

  • Seite 105: Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren. Über bauseitige Sicherung Anlage von der Spannungsversorgung trennen und gegen unerwartetes Wiedereinschalten sichern.

  • Seite 106: Schlammabscheider Spülen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.1.3 Schlammabscheider spülen Hinweise zur Wartung beachten [Kap. 9.1.1]. Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Auffangbehälter bereitstellen. Verschlusskappe 4 vom Schlammabscheider 1 entfernen. Beiliegenden Winkel 2 (mit Schlauch) am Schlammabscheider befestigen. Mit der Verschlusskappe den Hahn 3 öffnen und den Schlammabscheider spü- len.

  • Seite 107: Ausdehnungsgefäß Aus- Und Einbauen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.1.4 Ausdehnungsgefäß aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.1.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Innengerät über Entleerhahn entleeren. Innengerät ist drucklos. Bedieneinheit entfernen: Klappe 2 aufklappen Spritzschutz 5 entfernen...
  • Seite 108 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung Verbindungsschlauch 2 vom Ausdehnungsgefäß entfernen. Sicherungsschraube 1 entfernen. Schrauben 3 entfernen und Haltebügel 2 ausbauen. Ausdehnungsgefäß 1 nach vorne ziehen. 108-152 83328001 1/2023-06 Ber...
  • Seite 109 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung Einbau Ausdehnungsgefäß in umgekehrter Reihenfolge einbauen, dabei Flachdich- tung 1 ersetzen. Wassermenge über den Füllhahn der Basisanschlussgruppe wieder nachfüllen: Anlagendruck = Vordruck + 0,5 bar Vordruck, siehe Ausdehnungsgefäß und Anlagendruck [Kap. 13.1] 109-152 83328001 1/2023-06 Ber...

  • Seite 110: Sicherheitsventil Austauschen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.1.5 Sicherheitsventil austauschen Hinweise zur Wartung beachten [Kap. 9.1.1]. Ausbau Absperreinrichtungen Vorlauf Heizkreis und Rücklauf Heizkreis schließen. Absperreinrichtungen Vorlauf Warmwasserkreis und Rücklauf Warmwasserkreis schließen. Innengerät über Entleerhahn entleeren. Innengerät ist drucklos. Ablaufschlauch 2 entfernen. Sicherheitsventil 1 entfernen.

  • Seite 111: Wartung Trinkwasserspeicher

    9.2 Wartung Trinkwasserspeicher 9.2.1 Hinweise zur Wartung Die Wartung darf nur dafür qualifiziertes Fachpersonal durchführen. Die Anlage sollte mindestens einmal jährlich gewartet werden. Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren.

  • Seite 112: Wartungsplan

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.2.2 Wartungsplan Komponente Kriterium Wartungsmaßnahme Trinkwasserspeicher Verkalkung Reinigen. Magnesiumanode Anodenstrom kleiner 1 mA Isoliert montierten Einbau der Anode prüfen (Mindestwiderstand 100 kΩ). Mindestleitfähigkeit vom Wasser prü- fen oder erfragen [Kap. 9.2.4]. Durchmesser prüfen. Zustand der Emaillierung prüfen. Wenn der Anodenstrom immer noch kleiner 1 mA ist, kann dies im Ausnah- mefall an einer überdurchschnittlich gu-...

  • Seite 113: Trinkwasserspeicher Reinigen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.2.3 Trinkwasserspeicher reinigen Hinweise zur Wartung beachten [Kap. 9.2.1]. Korrosion durch verletzte Schutzschicht Im Trinkwasserspeicher bildet sich durch die Magnesiumanode eine Schutzschicht (weißer Belag) aus. Verletzte Schutzschicht kann zu Korrosion führen. HINWEIS Schutzschicht nicht verletzen: Trinkwasserspeicher nicht mechanisch reinigen keine scheuernden Reinigungsmittel verwenden...

  • Seite 114: Magnesiumanode Aus- Und Einbauen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 9 Wartung 9.2.4 Magnesiumanode aus- und einbauen Hinweise zur Wartung beachten [Kap. 9.2.1]. Für den Korrosionsschutz ist ein Anodenstrom größer 1 mA bei einer Mindestleitfä- higkeit vom Wasser von 100 µS/cm (25 °C) erforderlich. Anodenstrom messen. Wenn der Anodenstrom bei vorgegebener Mindestleitfähigkeit unter 1 mA liegt, muss die Magnesiumanode ausgebaut und geprüft werden.

  • Seite 115: Fehlersuche

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche 10 Fehlersuche 10.1 Vorgehen bei Störung Voraussetzungen für den Betrieb prüfen: Spannungsversorgung vorhanden Heizungsschalter eingeschaltet Anzeige- und Bedieneinheit richtig eingestellt Das System erkennt Unregelmäßigkeiten der Anlage und zeigt diese an. Folgende Zustände sind möglich: Warnung Fehler Warnung...
  • Seite 116 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Fehler Bei einem Fehler verriegelt die Anlage, wenn die Betriebssicherheit nicht mehr ge- währleistet ist. Ist die Anlage verriegelt, erscheint in der Anzeige die Schaltfläche Entriegeln. Beispiel Montag 14.02.2022 7:37 Fehler 40 Durchfluss zu gering Entriegeln Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden.

  • Seite 117: Fehlercode

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche 10.2 Fehlercode Außengerät Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Wärmetauscherfühler AG Eintritt (OCT) kurzge- Fühler und Leitung prüfen, ggf. austauschen. schlossen Wärmetauscherfühler AG Eintritt (OCT) gebro- chen Druckgasfühler (CTT) kurzgeschlossen Fühler und Leitung prüfen, ggf.
  • Seite 118 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung DC Über- oder Unterspannung Inverter erkennt Unter- oder Überspannung nach Unterbrechung der Stromzufuhr. DC Unterspannung 14.1 Spannungsversorgung prüfen. DC Überspannung 14.2 Spannungsversorgung mehrmals für mindes-...
  • Seite 119 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Fehler am Frequenzumrichter Außengerät Spannungsversorgung prüfen: Einphasiges Gerät: Polung prüfen Allgemeiner Fehler 19.1 Dreiphasiges Gerät: Rechtsdrehfeld Stromaufnahme Inverter zu hoch 19.2 Spannungsversorgung mindestens 3 Minuten Stromaufnahme Inverter zu hoch...
  • Seite 120 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Sicherheitsabschaltung Verflüssiger Verflüssiger wird vor Eingefrieren geschützt. Abtauung wurde abgebrochen, da Temperatur Volumenströme im Primärkreis anpassen. am Vorlauffühler (LWT) < 7 °C Ggf.
  • Seite 121 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Folgende Fehler dürfen nur durch dafür qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Außengerät nicht kompatibel zum Innengerät Typ prüfen. Spannungsversorgung Außengerät prüfen. Einstellung DIP-Schalter auf Platine vom Au- ßengerät prüfen. Ggf.
  • Seite 122 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 10 Fehlersuche Die folgenden Fehler dürfen nur durch qualifiziertes Fachpersonal behoben werden: Code Ursache Behebung Wärmetauscher-Drucksensor Innen (B12) unter- Leitung prüfen, ggf. Sensor austauschen. brochen Wärmetauscher-Drucksensor Innen (B12) kurz- Leitung prüfen, ggf. Sensor austauschen. geschlossen Volumenstromsensor (B10) Signalfehler Leitung prüfen, ggf.

  • Seite 123: Zubehör

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 11 Zubehör 11 Zubehör 11.1 Fremdstromanode Schaden am Trinkwasserspeicher durch Gasansammlung Bei Betrieb mit Fremdstromanode kann sich Gas ansammeln. In seltenen Fällen kann es bei Funkenbildung zur Verpuffung kommen. Anlage kann beschädigt wer- den.
  • Seite 124 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 11 Zubehör Einbau Dichtung 4 austauschen, dabei auf saubere Dichtflächen achten. Fremdstromanode in umgekehrter Reihenfolge einbauen, dabei: grüne Fläche der Diodenplatine 3 in Richtung Mutter 2 legen Muttern mit Drehmoment 8 Nm anziehen Revisionsflansch montieren, dabei Schrauben über Kreuz anziehen (Drehmoment 35 Nm +5).

  • Seite 125: Technische Unterlagen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen 12 Technische Unterlagen 12.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000 10 000...

  • Seite 126: Fühlerkennwerte

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen 12.3 Fühlerkennwerte Weichenfühler (B2) Warmwasserfühler (B3) Vorlauffühler LWT (B4) Außenfühler (B1) Vorlauffühler (B7) Kältemittelfühler Innen (B8) Rücklauffühler EWT (B9) NTC 5 kΩ NTC 2 kΩ °C Ω °C Ω –20 48 180 –20 15 138...

  • Seite 127: Fernzugriff Auf Heizungsanlage Über Internet

    12.4 Fernzugriff auf Heizungsanlage über Internet Über das Internet ist ein Fernzugriff auf die Heizungsanlage per Webbrowser oder App möglich. Für den Fernzugriff muss zuvor das Weishaupt Energie Management Portal (WEM- Portal) eingerichtet werden. Netzwerkleitung anschließen Router mit Netzwerkbuchse an der Geräteelektronik verbinden.

  • Seite 128: Werkseinstellung Fachmann-Ebene

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen 12.5 Werkseinstellung Fachmann-Ebene Systembetriebsart Werkseinstellung Einstellbereich – Automatik [Kap. 6.7.2] Systembetriebsart Heizkreis Werkseinstellung Einstellbereich Automatik [Kap. 6.7.3.1] Betriebsart Automatik [Kap. 6.7.3.2] Party/Pause – [Kap. 6.7.3.3] Urlaub 21 °C Raumsolltemperatur Komfort Normal … 28,0 °C 20 °C Normal Absenk … Komfort °C 18 °C Absenk Frost … Normal °C 16 °C...
  • Seite 129 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen Heizkreis Werkseinstellung Einstellbereich [Kap. 6.7.3.10] Kühlen Freigabe Kühlbe- trieb 15 °C 15 … 45 °C Kennlinie AT min 24 °C 15 … 45 °C Kennlinie AT max 18 °C 7 … 30 °C Kennfeld VL-MIN 24 °C 7 … 30 °C Kennfeld VL-MAX 20 °C Konstanttemperatur Minimaltempera- tur … Maximaltem- peratur Konstanttemp Absenk Aus Aus / Minimaltem-...
  • Seite 130 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen Wärmepumpe Werkseinstellung Einstellbereich [Kap. 6.7.5.1] Service Automatische Ent- lüftung Aus / 20 … 60 °C Handbetrieb [Kap. 6.7.5.1] [Kap. 6.7.5.1] manuelle Abtauung [Kap. 6.7.5.1] Test Verdichter Sperre 10 min 3 … 360 min Einstellungen Taktsperre Luftansaugtemperatur [Kap. 6.7.5.2] Außenfühlerzuord- (OAT) nung [Kap. 6.7.5.2] Ruhemodus 5 °C –20 … 40 °C...
  • Seite 131 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 12 Technische Unterlagen Zweiter Wärmeerzeuger Werkseinstellung Einstellbereich -25 °C Aus / -25 … 40 °C Einstellungen Grenztemperatur -5 °C –20 … 40 °C Bivalenztemperatur -5 °C –20 … 40 °C Bivalenztempera- tur WW [Kap. 6.7.1.3] Störungsfreigabe 2 K 1 … 20 K Zuschaltdifferenz Zuschaltverzögerung 30 min 0,5 … 60 min 0 K 0 … 20 K Abschaltdifferenz Abschaltverzögerung 1 min 0,5 … 60 min Aus / Ein Hybridanlage...

  • Seite 132: Projektierung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 13 Projektierung 13 Projektierung 13.1 Ausdehnungsgefäß und Anlagendruck Im Gerät ist ein Ausdehnungsgefäß integriert: Inhalt 18 Liter Vordruck 0,75 bar Mit folgender Tabelle prüfen, ob ein zusätzliches Ausdehnungsgefäß installiert werden muss. Beispiel Bei einer maximalen Vorlauftemperatur von 50 °C und einer Anlagenhöhe von 7,5 Meter ergibt sich ein maximaler Anlageninhalt von 500 Liter.
  • Seite 133 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 13 Projektierung 133-152 83328001 1/2023-06 Ber...

  • Seite 134: Ersatzteile

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile 14 Ersatzteile 1.21 1.22 1.20 1.27 1.27 1.02 1.01 1.03 1.23 1.28 1.15 1.28 1.02 1.26 1.18 1.19 1.17 1.16 1.15 1.12 1.15 1.16 1.05 1.11 1.25 1.07 1.14 1.08 1.04 1.09 1.05 1.24...
  • Seite 135 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile Pos. Bezeichnung Bestell-Nr. 1.01 Deckel komplett 483 015 02 132 1.02 Stopfen 6 mm Form 1 weiß 446 034 1.03 Bedienteil vormontiert 511 501 70 092 1.04 Schraube 4 x 12 W1451 A3K 483 011 22 307 1.05 Scharnierfeder WTC-GW-B...
  • Seite 136 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile 2.02 2.21 2.29 2.08 2.29 2.03 2.01 2.26 2.06 2.05 2.04 2.13 2.29 2.27 2.10 2.26 2.07 2.13 2.23 2.11 2.13 2.28 2.12 2.29 2.09 2.22 2.15 2.29 2.09 2.09 2.19 2.14 2.24 2.17...
  • Seite 137 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Verflüssiger komplett WSB 8 511 506 04 822 2.02 Schnellentlüfter G⅜ 662 042 2.03 Luftabscheider 511 504 02 022 – Isolierung für Luftabscheider 511 504 02 372 2.04 Durchflusssensor VVX20 ohne Temperatursensor 511 506 00 572...
  • Seite 138 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile 2.02 2.21 2.29 2.08 2.29 2.03 2.01 2.26 2.06 2.05 2.04 2.13 2.29 2.27 2.10 2.26 2.07 2.13 2.23 2.11 2.13 2.28 2.12 2.29 2.09 2.22 2.15 2.29 2.09 2.09 2.19 2.14 2.24 2.17...
  • Seite 139 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.21 Ausdehnungsgefäß 481 015 40 017 2.22 Verbindungsschlauch Ausdehnungsgefäß 511 504 02 227 2.23 Dichtung 17 x 24 x 2 (¾") AFM-34/2 409 000 21 107 2.24 Dichtung 10 x 14,8 x 2 AFM-34/2 409 000 21 187 2.25 Kondensatschlauch...
  • Seite 140 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile 3.08 3.09 3.02 3.07 3.01 3.03 3.05 3.13 3.06 3.04 3.10 3.11 3.12 + + + + + + A A A A A A B B B B B B 140-152 83328001 1/2023-06 Ber...
  • Seite 141 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 WWP-Systemgerät 511 506 33 462 3.02 WWP-CPU (Geräteelektronik) 511 506 33 472 3.03 Patchkabel RJ45 gewinkelt mit Kupplung 511 504 03 282 3.04 Feinsicherung T4H, IEC 127-2/5 483 011 22 447 3.05 Schraubklemmen-Set...
  • Seite 142 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile 4.01 4.07 4.29 4.02 4.06 4.05 4.08 4.03 4.05 4.05 4.04 4.09 4.28 4.11 4.14 4.13 4.27 4.11 4.12 4.24 4.13 4.12 4.13 4.15 4.16 4.11 4.13 4.22 4.05 4.11 4.12 4.12 4.23 4.10...
  • Seite 143 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 14 Ersatzteile Pos. Bezeichnung Bestell-Nr. 4.01 Isolierkappe 471 168 02 067 4.02 Verschlusskappe G2 471 120 01 067 4.03 Dichtung 42,5 x 57 x 3 EPDM 669 077 4.04 Einlegeteil WAS 165 471 168 01 187 4.05 Dichtung 17 x 24 x 2 (¾") AFM-34/2 409 000 21 107...

  • Seite 144: Notizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 15 Notizen 15 Notizen 144-152 83328001 1/2023-06 Ber...
  • Seite 145 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 15 Notizen 145-152 83328001 1/2023-06 Ber...
  • Seite 146 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 15 Notizen 146-152 83328001 1/2023-06 Ber...
  • Seite 147 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 15 Notizen 147-152 83328001 1/2023-06 Ber...

  • Seite 148: Stichwortverzeichnis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 16 Stichwortverzeichnis 16 Stichwortverzeichnis Numerisch 2. Wärmeerzeuger (WEZ) ...... 55, 58, 86, 99 CO2-Äquivalent .............. 22 COP................ 18, 19 Abschaltdifferenz .............. 86 Abschaltverzögerung ............ 86 Dachheizzentrale ..............  132 Absenkbetrieb.............. 59 Datum .................. 92 Absenkmodus .............. 67 Display ................ 45, 46 Abstand ................. 26 Drehknopf ................ 45 Abtauung ................ 78...
  • Seite 149 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 16 Stichwortverzeichnis Frontverkleidung............ 26, 32 Kondensatschlauch ............  26, 35 Frost .................. 62 Konstantbetrieb .............. 83 Frostbetrieb ................ 67 Konstanttemperatur............ 67 Frostschutz ................ 67 Kontrast................. 92 Fühler ................ 13, 15 Kühlbetrieb ................ 70 Fühlerkennwerte...............  126 Kühlen................ 58, 88 Füllwassermenge .............. 27 Kühlkennlinie .............. 70, 71 Funktion Warmwasserbetrieb ........
  • Seite 150 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 16 Stichwortverzeichnis Passwort ................ 52 Sommer/Winter.............. 69 Pause .................. 60 Sommerzeit................ 92 Pausenzeit ................ 77 Spannungsversorgung .......... 17, 45 PED .................. 125 Sperre................ 88, 90 Periodenzeit................ 77 Sperrzeit................ 62 Persönliche Schutzausrüstung ..........  9 Sprache.................  92, 98 Photovoltaikanlage.............. 90 Spreizungsüberwachung .......... 81 pH-Wert................ 27 Standby ..............
  • Seite 151 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RMEK-I 16 Stichwortverzeichnis Vorlauftemperatur Heizkreis .......... 53 Wärmeleistung ............ 18, 19 Warmwasser................ 85 Warmwasserfühler.............. 16 Warmwasserladung .........  76, 82, 100 Warmwasserprogramm ........ 47, 50, 73 Warmwasser-Push .............  47, 73 Warmwasser-Solltemperatur ...... 47, 73, 75 Warmwassertemperatur............ 54 Warncode................ 115 Warnschild ................
  • Seite 152 Max Weishaupt GmbH · 88475 Schwendi Weishaupt in Ihrer Nähe? Adressen, Telefonnummern usw. finden sie unter www.weishaupt.de Änderungen aller Art vorbehalten. Nachdruck verboten. Das komplette Programm: zuverlässige Technik und schneller, professioneller Service W-Brenner bis 700 kW Wandhängende Brennwert- systeme für Gas bis 800 kW Die millionenfach bewährten Kompaktbrenner...

Inhaltsverzeichnis
