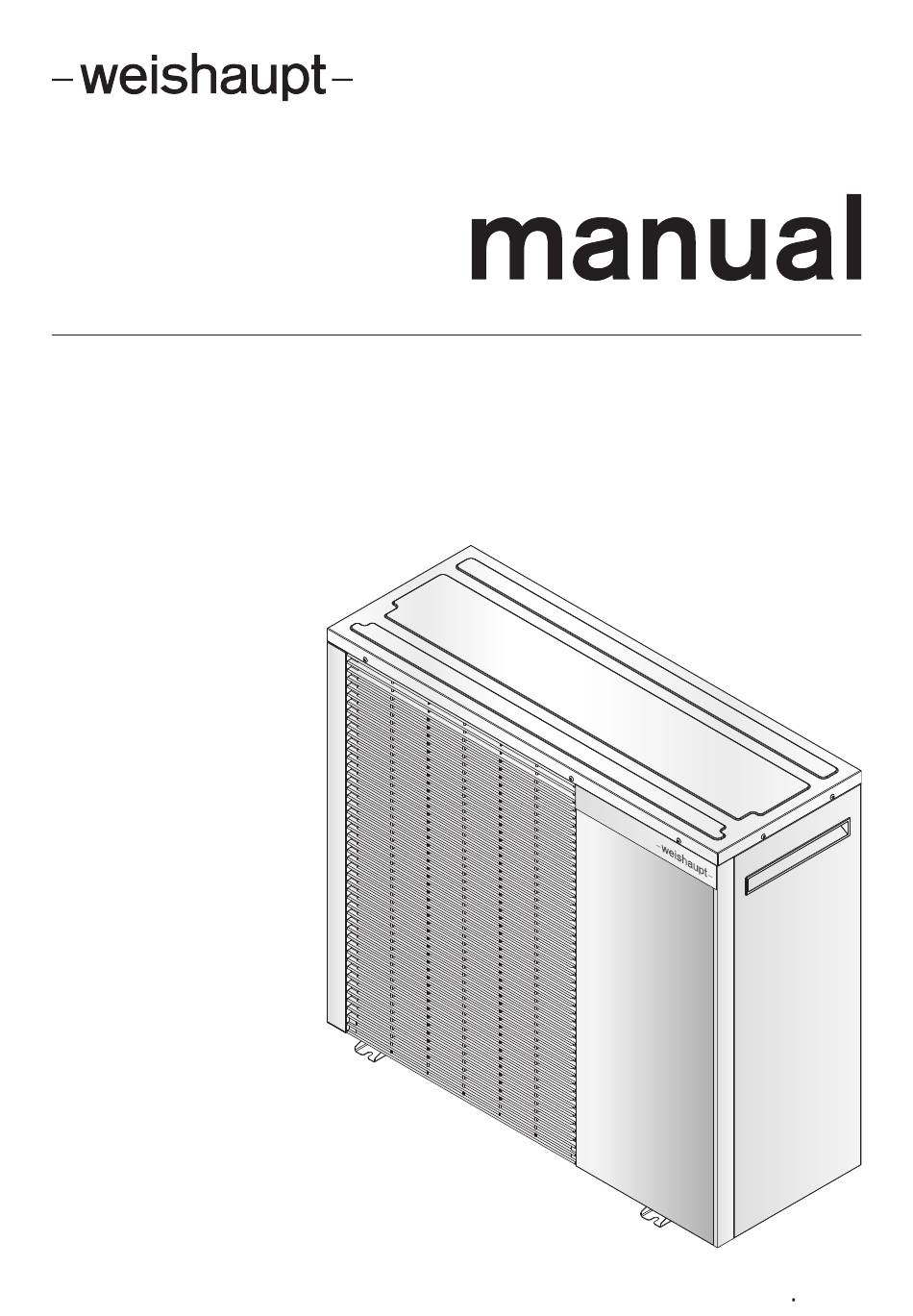

Montage- und Betriebsanleitung
Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A
83328101 1/2023-05

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Weishaupt Splitblock WSB 8-A-RME-A

Inhaltszusammenfassung für Weishaupt Splitblock WSB 8-A-RME-A

  • Seite 1 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 83328101 1/2023-05...

  • Seite 2: Inhaltsverzeichnis

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A Benutzerhinweise ...................... 4 1.1   Zielgruppe ........................ 4 1.2   Symbole in der Anleitung  ...................  4 1.3   Gewährleistung und Haftung  .................. 5 Sicherheit .......................... 6 2.1   Bestimmungsgemäße Verwendung .................  6 2.2   Sicherheitszeichen am Gerät  .................. 6 2.3  ...
  • Seite 3 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A Installation  ........................ 26 5.1   Kältekreis ........................ 26 5.1.1   Kältemittelleitung verlegen  ................ 26 5.1.2   Serviceabdeckung entfernen ................ 29 5.1.3   Kältemittelleitung anschließen .................  30 5.1.4   Druckprüfung der Kältemittelleitung durchführen ........ 32 5.1.5   Kältemittelleitung evakuieren  ................ 34 5.1.6  ...

  • Seite 4: Benutzerhinweise

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 1 Benutzerhinweise 1 Benutzerhinweise Diese Anleitung ist Bestandteil vom Gerät und muss am Einsatzort aufbewahrt wer- Originalbetriebsanleitung den. Vor Arbeiten am Gerät die Anleitung sorgfältig lesen. Sie wird ergänzt durch die Montage- und Betriebsanleitung Innengerät. Für eine Kaskade das Zusatzblatt Wärmepumpen-Kaskade beachten (Druck-Nr.

  • Seite 5: Gewährleistung Und Haftung

    Betrieb mit nicht funktionsfähigen Sicherheits- oder Schutzeinrichtungen Weiterbenutzung trotz Auftreten von einem Mangel unsachgemäßes Montieren, Inbetriebnehmen, Bedienen und Warten unsachgemäß durchgeführte Reparaturen keine Verwendung von Weishaupt-Originalteilen höhere Gewalt eigenmächtige Veränderungen am Gerät Einbau von Zusatzkomponenten, die nicht gemeinsam mit dem Gerät geprüft...

  • Seite 6: Sicherheit

    Das Außengerät in Verbindung mit dem Innengerät ist ausschließlich geeignet für: Erwärmung und Kühlung von Heizwasser nach VDI 2035 monoenergetischen und bivalenten Betrieb Das Außengerät darf nur mit einem Weishaupt Innengerät betrieben werden. Fol- gende Kombinationen sind möglich: WSB 8-A-RME-A (Außengerät) mit WSB 8-A-RME-I (Innengerät) WSB 8-A-RME-A (Außengerät) mit WSB 8-A-RMEK-I (Innengerät, Ausführung...

  • Seite 7: Verhalten Bei Kältemittel-Austritt

    Mobiltelefone verwenden Über bauseitige Sicherung Außengerät/Anlage von der Spannungsversorgung trennen. Hausbewohner warnen, keine Türklingel betätigen. Kältetechniker oder Weishaupt-Kundendienst benachrichtigen. Betreiber benachrichtigen. Sicherstellen, dass im Freien oder in angrenzenden Räumen und Gebäuden kei- ne Personen gefährdet werden. Wenn bei Transport oder Lagerung eine Beschädigung auftritt, zusätzlich: Fenster und Türen öffnen.

  • Seite 8: Kältekreis

    Lagerraum kennzeichnen (z. B. "Rauchen Verboten"), dabei die örtlichen Vor- schriften beachten. Ggf. Feuerwehrplan und Brandschutzkonzept prüfen und anpassen. Bei der Aufstellung in Messen und Ausstellungen empfiehlt Weishaupt, das Kälte- mittel vorher fachgerecht aus dem Gerät zu entfernen. 2.5 Entsorgung Materialien und Komponenten sach- und umweltgerecht über eine autorisierte Stel- le entsorgen.

  • Seite 9: Produktbeschreibung

    Leistungsgröße: 8 Konstruktionsstand reversibel modulierend Ausführung: einphasig Aufstellung: außen 3.2 Typ und Serialnummer Der Typ und die Serialnummer auf dem Typenschild identifizieren das Produkt ein- deutig. Sie sind für den Weishaupt-Kundendienst erforderlich. 1 Typenschild Typ: Ser. Nr.: 9-64 83328101 1/2023-05 Ber...

  • Seite 10: Funktion

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.3 Funktion Das Außengerät entzieht der Außenluft Wärmeenergie. Die entzogene Energie wird über den Kältekreis an den Heizkreis weitergegeben. Durch eine interne Kreislaufumkehr kann mit dem Gerät auch gekühlt werden. Ventilator Der Ventilator saugt die Umgebungsluft über den Verdampfer an.

  • Seite 11: Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.3.2 Komponenten 1 Verdampfer (Wärmetauscher) 2 Luftansaugfühler (OAT) 3 Kontroll-Box (Geräteelektronik) 4 Wärmetauscherfühler AG Mitte (OMT) 5 Schraderventil 6 Anschlussblock 7 Expansionsventil 8 Vierwegeventil 9 Wärmetauscherfühler AG Eintritt (OCT) 0 Flüssigkeitsabscheider q Kältemittelanschluss ¼"...

  • Seite 12: Technische Daten

    Temperatur im Betrieb - Heizen -20 … +45 °C Temperatur im Betrieb - Kühlen +10 … +46 °C Temperatur bei Transport/Lagerung –25 … +60 °C relative Luftfeuchtigkeit bei Transport/Lagerung max 80 %, keine Betauung Aufstellhöhe max 2000 m Für eine höhere Aufstellhöhe ist Rücksprache mit Weishaupt erforderlich. 12-64 83328101 1/2023-05 Ber...

  • Seite 13: Emissionen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.5 Emissionen Schall Zweizahl-Geräuschemissionswerte gemessener Schallleistungspegel L (re 1 pW) bei 58 dB(A) Norm-Nennbedingungen A7 / W55 Unsicherheit K 3 dB(A) Nach ISO 9614-2 ermittelt. Die gemessenen Schallpegel plus Unsicherheit stellen den oberen Grenzwert dar, der bei Messungen auftreten kann.

  • Seite 14: Leistung Heizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.6.1 Leistung Heizen Leistungsdaten nach EN 14511-3:2019. WSB 8 Heizwasser-Vorlauftemperatur +20 … +60 °C Lufttemperatur Einsatzgrenze Außengerät -20 … +45 °C Betriebs-Nennbedingungen A2 / W35 WSB 8 Wärmeleistung 5,04 kW Leistungszahl (COP) 3,76 Norm-Nennbedingungen A7 / W35 und Temperaturspreizung 5 K WSB 8 Wärmeleistung 6,68 kW Leistungszahl (COP) 4,69...

  • Seite 15: Leistung Kühlen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.6.2 Leistung Kühlen Leistungsdaten nach EN 14511-3:2019. WSB 8 Kühlwasser-Vorlauftemperatur +7 … +25 °C Lufttemperatur Einsatzgrenze Außengerät +10 … +46 °C Norm-Nennbedingungen A35 / W7 und Temperaturspreizung 5 K WSB 8 Kühlleistung 4,98 kW Leistungszahl (EER) 2,69 Norm-Nennbedingungen A35 / W18 und Temperaturspreizung 5 K WSB 8 Kühlleistung 7,74 kW Leistungszahl (EER)

  • Seite 16: Kennlinien Heizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.8 Kennlinien Heizen Heizleistung bei Wasseraustrittstemperatur 35 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz: maximal nominal minimal Heizleistung bei Wasseraustrittstemperatur 55 °C 1 Lufteintrittstemperatur [°C] 2 Heizleistung [kW] 3 Verdichterfrequenz: maximal nominal minimal 16-64...

  • Seite 17: Betriebsdruck

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.9 Betriebsdruck Kältemittel max 45 bar 3.4.10 Kältemittelleitung Kältemittelleitung Nennweite Ø Außen Flüssigkeitsleitung isoliert ¼" 24 mm Sauggasleitung isoliert ⅝" 36 mm mit Isolierung 3.4.11 Inhalt Innengerät und Außengerät Kältemittel R32 1,30 kg Treibhauspotenzial (GWP) -Äquivalent...

  • Seite 18: Abmessungen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 3 Produktbeschreibung 3.4.12 Abmessungen 966 mm 99 mm 705 mm 162 mm 3.4.13 Gewicht Leergewicht ca. 76 kg 18-64 83328101 1/2023-05 Ber...

  • Seite 19: Montage

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 4 Montage 4 Montage 4.1 Montagebedingungen Bei der Montage die örtlichen und baurechtlichen Vorschriften beachten. Aufstellort Schaden am Gerät durch Vereisung Ein blockierter Zuluft- und Abluftbereich (z. B. durch Schnee oder Laub) kann zur Vereisung führen.

  • Seite 20: Außengerät Aufstellen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 4 Montage Schall kann verstärkt werden, wenn er von Mauern oder Wänden reflektiert wird. Ei- ne Aufstellung in Wandnischen oder Mauerecken wirkt sich ungünstig auf die Schallemission aus. Gerät bevorzugt auf einer Freifläche aufstellen. Vorgaben der TA Lärm beachten bezüglich Schallemissionen [Kap. 3.4.5].
  • Seite 21 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 4 Montage Mindestabstand Verletzungsgefahr durch Vereisung Durch die Wärmepumpe abgekühlte Luft kann zu Vereisungen (z. B. Gehweg, Re- genfallrohr) und zu Wärmeverlusten in angrenzenden beheizten Räumen führen. VORSICHT Abluft nicht auf Wand, Gehweg, Straße oder Regenfallrohr richten. Mindestabstand einhalten.
  • Seite 22 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 4 Montage Kondensatablauf Das Kondensat muss auf schnellstem Weg durch die Öffnungen 1 der Konden- satwanne ablaufen. Schaden an der Bausubstanz durch Kondensat Kondensat kann die Bausubstanz beschädigen oder verschmutzen. Gerät so aufstellen, dass das Kondensat frostfrei und ungehindert versickern kann und keinen Schaden an der Bausubstanz verursacht.

  • Seite 23: Montage Am Boden

    Das Außengerät muss mindestens 10 cm Abstand zum Boden haben und 20 cm über der zu erwartenden Schneehöhe aufgestellt werden. Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Weishaupt empfiehlt ein Streifenfundament [Kap. 10.1]. Gerät auf Boden oder Fundament stellen und beiliegende Dämmplatten 1 un- terlegen.

  • Seite 24: Montage Auf Der Bodenkonsole

    4.2.3 Montage auf dem Flachdach Windlast nach EN 1991-1-4 beachten und je nach baulichen Gegebenheiten absi- chern (bauseits). Weishaupt empfiehlt eine Flachkonsole (Zubehör). Das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht. Flachkonsole 1 auf dem Dach montieren. Gerät auf die Flachkonsole stellen und waagrecht ausrichten.

  • Seite 25: Montage An Der Wand

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 4 Montage 4.2.4 Montage an der Wand Für die Montage der Wandhalterung (Zubehör) folgendes beachten: je nach Wandaufbau geeignetes Befestigungsmaterial vorsehen [Kap. 3.4.13] das Kondensat kann nur ablaufen, wenn das Gerät waagrecht steht Wandhalterung nach beiliegender Anleitung montieren. Wandhalterung 2 waagrecht positionieren und an der Wand befestigen.

  • Seite 26: Installation

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5 Installation Örtliche Richtlinie über brandschutztechnische Anforderungen an Leitungsanlagen (Leitungsanlagen-Richtlinie LAR) beachten. Nationale Gasverordnung beachten. 5.1 Kältekreis Den Kältekreis darf nur dafür qualifiziertes Fachpersonal installieren. Nur kältemittelgeeignete Kupferleitungen ¼" und ⅝" nach EN 12735-1, sowie bis 105 °C temperaturbeständige Isolierungen verwenden (Zubehör).
  • Seite 27 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Vor dem Verlegen beachten: minimale und maximale Länge der Kältemittelleitung einhalten maximale Höhendifferenz einhalten 5 m ... 25 m 5 m ... 25 m Wanddurchbruch für Kältemittelleitung und Elektroanschluss festlegen, dabei beachten: Kältemittelleitung ¼"...
  • Seite 28 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Kältemittelleitung verlegen, dabei beachten: Leitung nicht verlängern, im Abstand von 2 m Rohrschellen 3 montieren, wenn der Höhenunterschied zwischen Innen- und Außengerät mehr als 5 m beträgt, folgendes installieren (Zubehör): am tiefsten Punkt der ⅝"-Leitung 1 einen Ölsiphon 6 in der senkrechten ⅝"-Leitung mindestens je 5 m einen Ölhebebogen 2 Wenn die Leitung im Erdreich verlegt wird: Schutzrohr DN 150 4 bauseits verlegen, dabei beachten:...

  • Seite 29: Serviceabdeckung Entfernen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Schaden an der Bausubstanz durch Kondensat Bei nicht isolierter Leitung oder beschädigter Isolierung entsteht Kondensat. Leitung vollständig isolieren. HINWEIS Sicherstellen, dass: die Leitung vollständig isoliert ist alle Schnittstellen verklebt und mit Isolierband umwickelt sind Ggf.

  • Seite 30: Kältemittelleitung Anschließen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.3 Kältemittelleitung anschließen Innengerät Bei Verbindung der Kältemittelleitung Anforderungen an die hermetische Dichtheit nach EN ISO 14903 beachten. Leitung mit Rohrschneider auf entsprechende Länge kürzen und entgraten. Da- bei darauf achten, dass keine Späne in die Leitung fallen. Außengerät Vorgaben für Bördelverbindungen nach EN 378-2 beachten.
  • Seite 31 Die Kältemittelleitung darf zum Anschließen nur gepresst oder hartgelötet werden. Wenn die Kältemittelleitung gepresst wird, ist ein geeignetes Presssystem erforder- lich, das von Weishaupt freigegeben ist. Es muss: für Kältetechnik geeignet sein für das im Kältekreis enthaltene Kältemittel geeignet sein laut EN ISO 14903 auf hermetische Dichtheit, Dichtheitskontrollgrad A1, ge-...

  • Seite 32: Druckprüfung Der Kältemittelleitung Durchführen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.4 Druckprüfung der Kältemittelleitung durchführen Erstickungsgefahr durch austretendes Kältemittel Die Serviceventile am Außengerät sind werkseitig geschlossen. Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken GEFAHR führen. Berührung mit der Haut kann zu Erfrierungen führen. Serviceventile zur Druckprüfung nicht öffnen.
  • Seite 33 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Anschlüsse und Verbindungen der Kältemittelleitung prüfen. Ggf. undichte Stellen beheben. Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss ¼"-Leitung 3 Schraderventil Serviceanschluss ⅝"-Leitung 4 Kappe Schraderventil Serviceanschluss ⅝"-Leitung 5 Kappe Schraderventil Serviceanschluss ¼"-Leitung 6 Innengerät 7 Flüssigkeitsleitung ¼"...

  • Seite 34: Kältemittelleitung Evakuieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.5 Kältemittelleitung evakuieren Stickstoff-Überdruck aus der Kältemittelleitung und dem Innengerät ablassen. Kappe 4 vom Schraderventil 3 der ⅝"-Leitung (Druckgasleitung) abnehmen. Monteurhilfe 1 am Schraderventil der ⅝"-Leitung anschließen. Kappe 5 vom Schraderventil 2 der ¼"-Leitung (Flüssigkeitsleitung) abnehmen. Monteurhilfe 1 an Schraderventil der ¼"-Leitung anschließen. Vakuumpumpe 0 und Vakuummeter q an Monteurhilfe anschließen.
  • Seite 35 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Wenn die Kältemittelleitung nicht länger als 10 m ist: Ventile der Monteurhilfe 1 schließen. Serviceventile öffnen. Vakuum wird gebrochen. Monteurhilfe-Leitungen von den Schraderventilen 2 und 3 entfernen. Schraderventile mit Kappen verschließen. Vakuummeter entfernen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss ¼"-Leitung 3 Schraderventil Serviceanschluss ⅝"-Leitung 4 Kappe Schraderventil Serviceanschluss ⅝"-Leitung...

  • Seite 36: Zusätzliches Kältemittel Einfüllen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.6 Zusätzliches Kältemittel einfüllen Das Außengerät ist mit Kältemittel vorbefüllt. Das Kältemittel reicht für eine Kälte- mittelleitung von 10 m einfacher Länge. Bei Überschreiten dieser 10 m, muss pro zusätzlichem Meter Länge 25 g Kältemittel nachgefüllt werden. vorbefülltes Kältemittel ist ausreichend für Leitungs- 10 m Beispiel...
  • Seite 37 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation Digitalwaage 0 ist erforderlich. Pulver-Feuerlöscher bereithalten. Über das Schraderventil der ⅜"-Leitung 2 berechnete Menge flüssiges Kälte- mittel q einfüllen. Schraderventile mit Kappen 4 und 5 verschließen. Dichtheit mit Lecksuchgerät prüfen. 1 Digitale Monteurhilfe 2 Schraderventil Serviceanschluss ¼"-Leitung 3 Schraderventil Serviceanschluss ⅝"-Leitung 4 Kappe Schraderventil Serviceanschluss ⅝"-Leitung...

  • Seite 38: Kältemittelmenge Notieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.7 Kältemittelmenge notieren Wenn zusätzliches Kältemittel eingefüllt wurde: Zusätzlich eingefüllte Kältemittelmenge 2 in das Typenschild am Außengerät eintragen. Mengen 1 und 2 addieren und Gesamtmenge eintragen. Eine Schutzfolie liegt dem Innengerät bei. Schutzfolie über dem Typenschild anbringen. 38-64 83328101 1/2023-05 Ber...

  • Seite 39: Kältemittel Freigeben

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.1.8 Kältemittel freigeben Explosionsgefahr durch hohen Druck Bei Betrieb mit geschlossenen Serviceventilen baut sich ein hoher Druck auf. Dies kann zum Bersten von Bauteilen führen. GEFAHR Spannungsversorgung nur herstellen, wenn die Serviceventile am Außengerät geöffnet sind.

  • Seite 40: Elektroanschluss

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.2 Elektroanschluss Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen. Der Hauptschalter am In- nengerät schaltet nur das Innengerät ab. WARNUNG Vor Beginn der Arbeiten, Innengerät und Außengerät von der Spannungsversor- gung trennen.

  • Seite 41: Anschlussplan

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 5 Installation 5.2.1 Anschlussplan Hinweise zur Elektroinstallation beachten [Kap. 5.2]. COMMUNICATION MAIN POWER SUPPLY TO INDOOR UNIT – H-COM Nr. Anschluss Beschreibung 1 Außengerät – 2 Zuleitung vom Unterverteiler zum Außengerät – 3 Sicherung extern max C 20 A 4 Verbindung vom Außengerät zum Innengerät Querschnitt 2 x 0,75 mm², geschirmt, paarweise ver-...

  • Seite 42: Inbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 6 Inbetriebnahme 6 Inbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. Typ und Serialnummer in das Textfeld eintragen [Kap. 3.2]. 42-64 83328101 1/2023-05 Ber...

  • Seite 43: Außerbetriebnahme

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 7 Außerbetriebnahme 7 Außerbetriebnahme Siehe Montage- und Betriebsanleitung Innengerät. 43-64 83328101 1/2023-05 Ber...

  • Seite 44: Wartung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 8 Wartung 8 Wartung 8.1 Hinweise zur Wartung Erstickungsgefahr durch austretendes Kältemittel Austretendes Kältemittel sammelt sich am Boden. Einatmen kann zum Ersticken führen. Berührung mit der Haut kann zu Erfrierungen führen. GEFAHR Kältekreis nicht beschädigen. Lebensgefahr durch Stromschlag Arbeiten unter Spannung kann zu Stromschlag führen.

  • Seite 45: Komponenten

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 8 Wartung Weishaupt empfiehlt einen Wartungsvertrag, um eine regelmäßige Prüfung sicher- zustellen. Das Gerät sollte mindestens einmal jährlich auf Verunreinigungen (z. B. Laub) ge- prüft und ggf. gereinigt werden. Vor jeder Wartung Vor Beginn der Wartungsarbeiten Betreiber informieren.

  • Seite 46: Außengerät Reinigen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 8 Wartung 8.3 Außengerät reinigen Hinweise zur Wartung beachten [Kap. 8.1]. Das Außengerät sollte mindestens einmal jährlich, am besten vor Beginn der Heiz- periode, gereinigt werden. Verletzungsgefahr durch scharfe Kanten Scharfe Kanten am Verdampfer können zu Verletzungen führen. Beim Reinigen vom Verdampfer Schutzhandschuhe tragen.

  • Seite 47: Verkleidung Austauschen

    Hinweise zur Wartung beachten [Kap. 8.1]. Serviceabdeckung 4 aushaken und entfernen [Kap. 5.1.2]. Griff 5 entfernen. Gehäusedeckel 2 entfernen. Luftgitter 9 aushaken und entfernen. Vorderwand 6 (Weishaupt Logo) aushaken und entfernen. Seitenwand 3 entfernen. Vorderwand 8 und Düsenring 7 entfernen. Luftgitter Verdampfer 0 entfernen. Griff 1 entfernen. Verkleidung in umgekehrter Reihenfolge montieren.

  • Seite 48: Kältekreis Reparieren

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 8 Wartung 8.5 Kältekreis reparieren Hinweise zur Wartung beachten [Kap. 8.1]. Vor Beginn der Arbeit sicherstellen, dass alle Sicherheitsmaßnahmen für den Kälte- kreis beachtet werden [Kap. 2.4.4]. Bei Verdacht auf Kältemittel-Verlust kann nicht eindeutig festgestellt werden, wie viel Kältemittel noch im Kältekreis ist.

  • Seite 49: Technische Unterlagen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 9 Technische Unterlagen 9 Technische Unterlagen 9.1 Umrechnungstabelle Druckeinheit Pascal 0,1 mbar 0,01 0,00001 1 mbar 0,0001 10 mbar 1 000 0,001 100 mbar 10 000 0,01 1 bar 100 000 1 000 10 bar 1 000 000 10 000...

  • Seite 50: Fühlerkennwerte

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 9 Technische Unterlagen 9.3 Fühlerkennwerte Luftansaugfühler (OAT) Wärmetauscherfühler AG Eintritt (OCT) Wärmetauscherfühler AG Mitte (OMT) NTC 10 kΩ °C Ω °C Ω °C Ω °C Ω –40 401 860 –4 41 681 7 379 1 883 –39 373 810...
  • Seite 51 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 9 Technische Unterlagen Druckgasfühler (CTT) NTC 50 kΩ °C Ω °C Ω °C Ω °C Ω 1 001 020 105 986 19 360 5 111 936 582 100 873 18 635 4 958 876 768 96 040 17 941...

  • Seite 52: Projektierung

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 10 Projektierung 10 Projektierung 10.1 Fundamentplan Installationsbedingungen für die Kältemittelleitung beachten [Kap. 5.1.1]. 705 mm 200 mm Kiesschicht / Drainagebereich (mindestens bis Frosttiefe) Betonsockel Wasserdurchlässiges Erdreich Luftströmungsrichtung Schutzrohr DN 150 für Kältemittelleitung 100 mm (bei Montage einer Flachkonsole 180 mm) mindestens 100 mm über dem Boden mindestens 200 mm über der zu erwartenden Schneehöhe 52-64...
  • Seite 53 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 10 Projektierung 53-64 83328101 1/2023-05 Ber...

  • Seite 54: Ersatzteile

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 11 Ersatzteile 11 Ersatzteile 1.01 1.05 1.06 1.02 1.07 1.03 1.04 1.12 1.11 1.08 1.10 1.09 1.13 1.14 54-64 83328101 1/2023-05 Ber...
  • Seite 55 Linker Griff 503 002 04 652 1.06 Luftgitter Verdampfer 503 002 04 562 1.07 Aufhängung Ventilatormotor 503 002 04 592 1.08 Vorderwand Weishaupt Logo 503 002 04 572 1.09 Luftgitter 503 002 04 632 1.10 Vorderwand 503 002 04 542 1.11 Düsenring...
  • Seite 56 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 11 Ersatzteile 2.09 2.02 2.01 2.04 2.11 2.03 2.10 2.07 2.05 2.06 2.08 56-64 83328101 1/2023-05 Ber...
  • Seite 57 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 2.01 Expansionsventil 8 kW 503 002 04 612 2.02 Spule Expansionsventil 503 002 04 702 2.03 Hochdruckschalter 4.5/3.7 Mpa(g) 503 002 04 682 2.04 Vier-Wege-Umschaltventil 8 kW 503 002 04 602 2.05 Serviceventil ¼"...
  • Seite 58 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 11 Ersatzteile 3.01 3.03 3.02 3.04 3.16 3.16 3.15 3.14 3.14 3.06 3.05 3.16 3.17 3.09 3.07 3.17 3.16 3.08 3.10 3.11 3.13 3.12 58-64 83328101 1/2023-05 Ber...
  • Seite 59 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 11 Ersatzteile Pos. Bezeichnung Bestell-Nr. 3.01 Halter Luftansaugfühler 503 002 04 712 3.02 Kabelführung Luftansaugfühler 503 002 00 312 3.03 Kontroll-Box 503 002 04 622 3.04 Leitungsfilter PCBA R32/R 503 002 04 912 3.05 Anschlussklemme 503 002 00 182...

  • Seite 60: Notizen

    Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 12 Notizen 12 Notizen 60-64 83328101 1/2023-05 Ber...
  • Seite 61 Montage- und Betriebsanleitung Luft/Wasser-Wärmepumpe Splitblock® WSB 8-A-RME-A 12 Notizen 61-64 83328101 1/2023-05 Ber...

  • Seite 62: Stichwortverzeichnis
