Aufstellung
Betriebsanleitung H867 - 01.0 - 11/2015

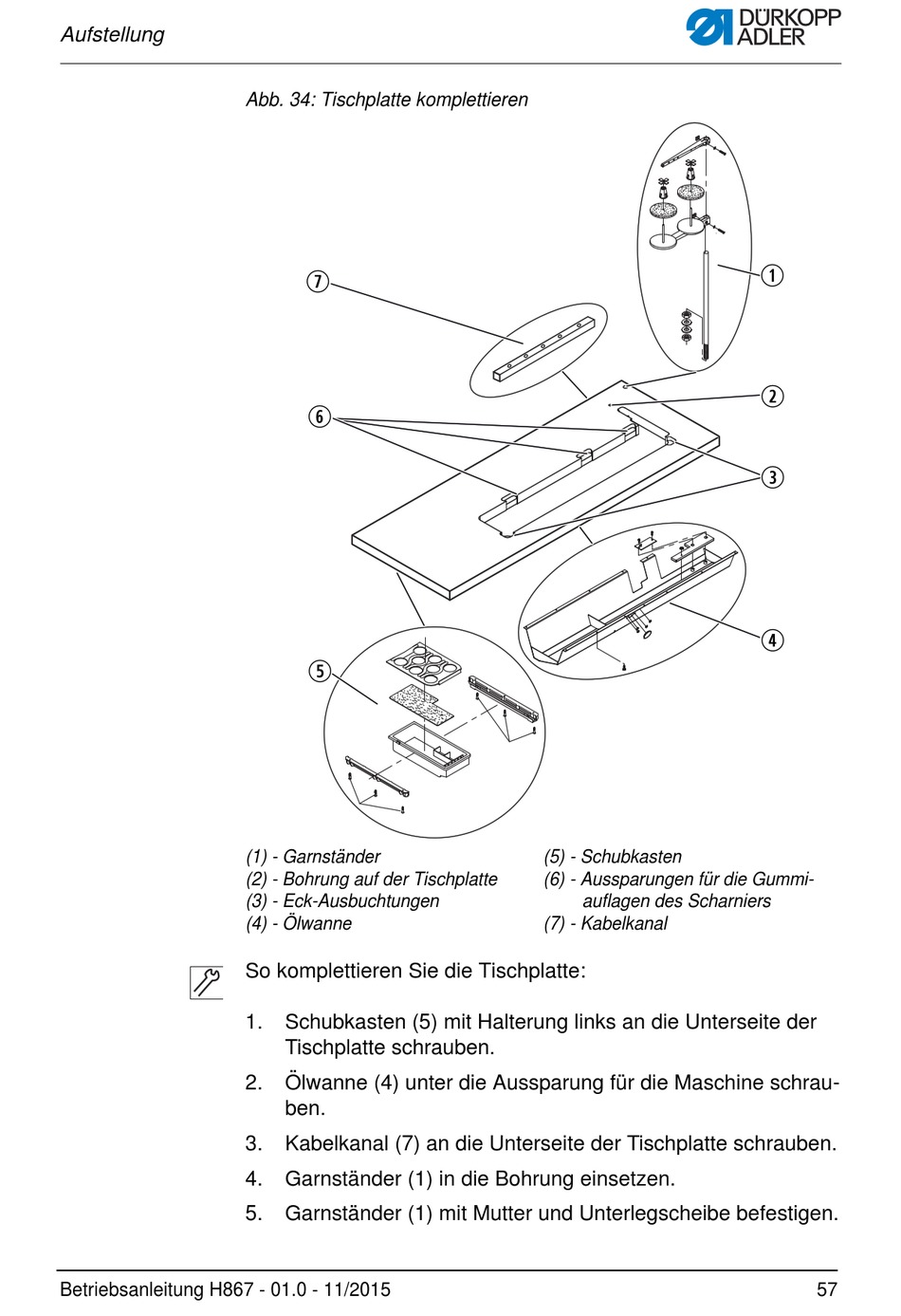

Abb. 34: Tischplatte komplettieren
u
y
t
(1) - Garnständer
(2) - Bohrung auf der Tischplatte
(3) - Eck-Ausbuchtungen
(4) - Ölwanne
So komplettieren Sie die Tischplatte:
1. Schubkasten (5) mit Halterung links an die Unterseite der
Tischplatte schrauben.
2. Ölwanne (4) unter die Aussparung für die Maschine schrau-
ben.
3. Kabelkanal (7) an die Unterseite der Tischplatte schrauben.
4. Garnständer (1) in die Bohrung einsetzen.
5. Garnständer (1) mit Mutter und Unterlegscheibe befestigen.
(5) - Schubkasten
(6) - Aussparungen für die Gummi-
auflagen des Scharniers
(7) - Kabelkanal
q
w
e
r
