- Seite 1 Bedienungsanleitung Funk-Wetterstation „WH2315“ Best.-Nr. 2203406 Seite 2 - 40 Operating Instructions Radio weather station “WH2315” Item No. 2203406 Page 41 - 77...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Seite Einführung ................................4 Symbol-Erklärung ..............................4 Bestimmungsgemäße Verwendung ........................5 Lieferumfang ................................6 Merkmale und Funktionen ...........................7 a) Basisstation ..............................7 b) Außensensor ..............................8 Sicherheitshinweise .............................9 a) Allgemein ...............................9 b) Betrieb .................................10 c) Batterien/Akkus ............................10 Bedienelemente ..............................11 a) Basisstation ..............................11 b) Display der Basisstation ..........................12 c) Außensensor ...............................13 Außensensoren ..............................14 a) Montage der Bügelschrauben und der Metallplatte ..................14... - Seite 3 Seite i) Anzeige von absolutem und relativem Luftdruck ..................33 j) Einstellen des relativen Luftdrucks ......................33 12. PC-Anschluss ..............................34 a) Software-Installation ............................34 b) Basisstation mit dem PC verbinden, Software starten ................34 c) Allgemeine Informationen ..........................34 d) Upload der Wetterdaten auf www.wunderground.com ................35 13.
-
Seite 4: Einführung
1. Einführung Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Dieses Produkt entspricht den gesetzlichen, nationalen und europäischen Anforderungen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten! Diese Bedienungsanleitung gehört zu diesem Produkt. -
Seite 5: Bestimmungsgemäße Verwendung
3. Bestimmungsgemäße Verwendung Die Wetterstation besteht aus einer Basisstation mit integriertem LC-Display und einem Außensensor. Die Basissta- tion dient zur Anzeige verschiedener Messwerte, z.B. der Innen-/Außentemperatur, der Innen-/Außenluftfeuchte, des Luftdrucks, der Regenmenge, der Windgeschwindigkeit und der Windrichtung. Die Messdaten des Außensensors werden per Funk drahtlos zur Basisstation übertragen. Weiterhin errechnet die Basisstation mittels einem internen Luftdrucksensor und der Aufzeichnung der Luftdruckver- änderungen eine Wettervorhersage für die nächsten 12 bis 24 Stunden, die mittels grafischen Symbolen im Display dargestellt wird. -
Seite 6: Lieferumfang

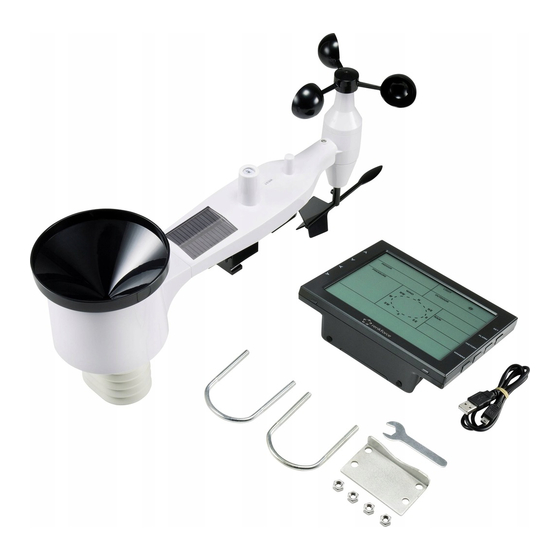

4. Lieferumfang • Basisstation • Thermo-/Hygrosensor • Regensensor • Windgeschwindigkeitssensor • Windrichtungssensor • Solarmodul • Montagematerial für Außensensor (1x Schraubenschlüssel, 4x Sechskantmutter, 2x Bügelschraube, 1x Metallhalterung) • Software-CD • USB-Kabel • Bedienungsanleitung Aktuelle Bedienungsanleitungen Laden Sie aktuelle Bedienungsanleitungen über den Link www.conrad.com/downloads herunter oder scannen Sie den abgebildeten QR-Code. -
Seite 7: Merkmale Und Funktionen
5. Merkmale und Funktionen a) Basisstation • Einstellung von Uhrzeit und Datum per DCF-Signal (der Empfänger befindet sich im Außensensor); manuelle Ein- stellung möglich • 12/24-Stunden-Zeitanzeigeformat umschaltbar • Anzeigeformat des Datums umschaltbar (Reihenfolgen von Tag, Monat, Jahr) • Zeitzone einstellbar • Weckfunktion • Anzeige der Innentemperatur • Anzeige der Außentemperatur • Anzeige der Windchill-Temperatur, Taupunkt-Temperatur und des Hitzeindex •... -
Seite 8: Außensensor
b) Außensensor • Stromversorgung über 2x AA Alkali-Batterien (nicht im Lieferumfang enthalten) • Integrierter DCF-Empfänger, Übertragung der Daten für Uhrzeit/Datum an die Basisstation per Funk • Messung der Windgeschwindigkeit • Messung der Windrichtung • Messung der Außentemperatur • Messung der Außenluftfeuchte •... -
Seite 9: Sicherheitshinweise
6. Sicherheitshinweise Lesen Sie sich die Bedienungsanleitung aufmerksam durch und beachten Sie insbesondere die Sicherheitshinweise. Falls Sie die Sicherheitshinweise und die Angaben zur sachgemäßen Handhabung in dieser Bedienungsanleitung nicht befolgen, übernehmen wir für dadurch resultierende Personen-/Sachschäden keine Haftung. Außerdem erlischt in solchen Fällen die Gewährleistung/Garantie. -
Seite 10: Betrieb
b) Betrieb • Die Basisstation ist nur für den Betrieb in trockenen, geschlossenen Innenräumen geeignet, sie darf nicht feucht oder nass werden. • Der Außensensor ist zum Betrieb im Außenbereich geeignet. Er darf aber nicht in oder unter Wasser betrieben werden, dadurch wird er zerstört! •... -
Seite 11: Bedienelemente
7. Bedienelemente a) Basisstation 1 Taste „ “ 2 Taste „ “ 3 Taste „ “ 4 Taste „ “ 5 Taste „SET“ 6 Taste „ALARM“ 7 Taste „HISTORY“ 8 Taste „MIN/MAX“ 9 Öffnungen für Wandmontage 10 Niedervoltbuchse für externe Spannungs-/Stromversorgung über Steckernetzteil (nicht im Lieferumfang, getrennt bestellbar) 11 USB-Anschluss für Übertragung der gespeicherten Messdaten zum PC 12 Batteriefach für 3 Batterien vom Typ AA/Mignon... -
Seite 12: Display Der Basisstation
b) Display der Basisstation 13 Uhrzeit, Datum 14 Innentemperatur, Innenluftfeuchte (jeweils mit Pfeilen für Tendenzanzeige), Symbol für „Batterie leer“ der Basisstation 15 Luftdruck, Luftdruckverlauf und Wettervorhersage-Symbole 16 Zwei Zeilen für Textmeldungen und Anzeigewerte 17 Beleuchtungsstärke, UV-Index 18 Außentemperatur, Außenluftfeuchte (jeweils mit Pfeilen für Tendenzanzeige), Symbol für „Akku leer“ des Außensensors 19 Windchill-Temperatur, Taupunkt-Temperatur, Hitzeindex 20 Regenmenge... -
Seite 13: Außensensor
c) Außensensor 31 32 33 23 Windfahne 30 Thermo-Hygro-Sensor 24 Windgeschwindigkeitssensor 31 Bügelschraube 25 Antenne 32 Batteriefach 26 UV/Licht-Sensor 33 Reset-Druckknopf 27 Solarmodul 34 LED-Betriebsanzeige: Die LED leuchtet beim Einschalten des Geräts etwa vier Sekunden lang 28 Wasserwaage auf. Anschließend blinkt die LED alle 48 Sekunden 29 Regensammler einmal auf (Aktualisierungsintervall für Übertragung des Sensorsignals). -
Seite 14: Außensensoren
8. Außensensoren a) Montage der Bügelschrauben und der Metallplatte Die Windfahne und die Schalen des Anemometers (Windmessers) sind äußerst empfindlich. Montieren Sie also zuerst die Bügelschrauben und die Metallplatte, um mögliche Schäden daran zu vermeiden. • Die Bügelschrauben dienen zur Befestigung der Sensorkomponente an einem Mast. • Haben Sie die Metallplatte ordnungsgemäß eingesetzt, führen Sie die beiden Bügelschrauben wie in der Abbildung dargestellt durch die dafür vorgesehenen Bohrungen in der Platte. -
Seite 15: Montage Der Windfahne
c) Montage der Windfahne • Drücken Sie die Windfahne bis zum Anschlag auf die Achse, die sich auf der gegenüberliegenden Sei- te der Windschalen befindet. • Nehmen Sie anschließend einen Kreuzschlitzschrau- bendreher (Größe PH0) zur Hand und ziehen Sie die Stellschraube so fest, dass sich die Windfahne nicht mehr von der Achse lösen lässt. -
Seite 16: Befestigung Des Außensensors
e) Befestigung des Außensensors Überprüfen Sie vor dem Befestigen des Sensors, ob die Datenübertragung vom Außensensor zur Basis- station einwandfrei funktioniert. Sorgen Sie dafür, dass sich die Befestigungsstelle der Sensorkomponente innerhalb der angegebenen Reichweite und möglichst nah an der Basisstation befindet. Das stellt sicher, dass der Aufwand bei der Suche nach möglichen Fehlern und bei Vornehmungen von Anpassungen gering gehalten wird. -
Seite 17: Hinweise Zum Erzielen Einer Optimalen Funkübertragung
9. Hinweise zum Erzielen einer optimalen Funkübertragung Um eine möglichst störungsfreie Funkverbindung gewährleisten zu können, muss der bzw. die Funksensor(-en) in aufrechtstehender Position an einer senkrechten Fläche, z. B. einer Wand, befestigt werden. Ein solcher Sensor darf nicht flach auf die Seite gelegt werden. Funkverbindungen sind stets anfällig für Interferenzen und leiden bei zu großen Abständen, Wänden und Hindernis- sen aus Metall unter erheblichen Einbußen bei der Übertragungsqualität. -
Seite 18: Inbetriebnahme
10. Inbetriebnahme Legen Sie zuerst Batterien in die Basisstation ein. Legen Sie kurz danach (innerhalb 1 Minute) Batterien in den Außensensor ein. Gehen Sie in folgenden Schritten vor: • Öffnen Sie das Batteriefach auf der Rückseite der Basisstation und legen Sie drei Batterien vom Typ AA/Mignon polungsrichtig ein (Plus/+ und Minus/- beachten). - Seite 19 • Beim DCF-Signal handelt es sich um ein Signal, das von einem Sender in Mainflingen (nahe Frankfurt am Main) ausgesendet wird. Dessen Reichweite beträgt bis zu 1500 km, bei idealen Empfangsbedingungen sogar bis zu 2000 km. Das DCF-Signal beinhaltet unter anderem die genaue Uhrzeit und das Datum. Selbstverständlich entfällt auch das umständliche manuelle Einstellen der Sommer- und Winterzeit. •...
-
Seite 20: Bedienung
11. Bedienung a) Allgemein Die Basisstation verfügt über 8 Tasten, über die alle Funktionen gesteuert werden können: „SET“ Einstellmodus starten, Einstellung wechseln „ALARM“ Alarmfunktion für oberen/unteren Grenzwert anzeigen, Alarm ein-/ausschalten „HISTORY“ Aufgezeichnete Werte anzeigen, in den Normal-Modus wechseln „MIN/MAX“ Minimum-/Maximumwerte anzeigen „... -
Seite 21: Normal-Modus
b) Normal-Modus Wird keine Taste gedrückt, befindet sich die Basisstation immer im Normal-Modus. Sollte die Basisstation in einem anderen Modus sein, so können Sie durch einen kurzen Druck auf die Taste „HISTORY“ (7) zum Normal-Modus zurückkehren. Alternativ warten Sie 30 Sekunden, ohne eine Taste zu drücken. “ (3) oder „ “ (4) können Sie einen Anzeigebereich auswählen. Der jeweils ausgewählte Anzeige- Mit der Taste „... - Seite 22 Anzeigebereich für Innentemperatur Wenn sich das Pfeilsymbol „ “ in diesem Anzeigebereich befindet, erscheinen in den unteren Zeilen folgende Informationen: • Max. Innentemperatur des aktuellen Tags (incl. Uhrzeit des Auftretens des Maximums) • Min. Innentemperatur des aktuellen Tags (incl. Uhrzeit des Auftretens des Minimums) •...
- Seite 23 • Min. Außenluftfeuchte des aktuellen Tags (incl. Uhrzeit des Auftretens des Minimums) • Max. Außenluftfeuchte seit dem letzten Reset (incl. Datum/Uhrzeit des Auftretens des Maximums) • Min. Außenluftfeuchte seit dem letzten Reset (incl. Datum/Uhrzeit des Auftretens des Minimums) Anzeigebereich für Luftdruck/Luftdruckverlauf/Wettervorhersage Wenn sich das Pfeilsymbol „...
- Seite 24 Anzeigebereich für Windchill-/Taupunkt-Temperatur, Hitzeindex Wenn sich das Pfeilsymbol „ “ in diesem Anzeigebereich befindet, erscheinen in den unteren Zeilen folgende Informationen: • Min. Windchill-Temperatur des aktuellen Tags (incl. Uhrzeit des Auftretens des Minimums) • Min. Windchill-Temperatur seit dem letzten Reset (incl. Datum/Uhrzeit des Auftretens des Minimums) •...
-
Seite 25: Einstell-Modus
c) Einstell-Modus • Die Basisstation muss sich im Normal-Modus befinden. Halten Sie jetzt die Taste „SET“ (5) für 2 Sekunden ge- drückt, so wird der Einstell-Modus gestartet. • In den unteren beiden Textzeilen erscheint die erste Einstellfunktion „TIME SETTING“. Um den Einstell-Modus an einer beliebigen Stelle zu verlassen, drücken Sie kurz die Taste „HISTORY“ (7). Die vorgenommenen Einstellungen werden dabei gespeichert. - Seite 26 • Unterfunktion „ENTER TIME“: Manuelle Einstellung von Uhrzeit und Datum Bei Empfangsproblemen für das DCF-Signal kann die Uhrzeit und das Datum manuell eingestellt werden. Verändern Sie den jeweils blinkenden Wert mit der Taste „ “ (1) oder „ “ (2) (für Schnellverstellung entspre- chende Taste länger gedrückt halten).
- Seite 27 Einstellfunktion „RECORD SAVE INTERVAL“ Nachdem Sie den Einstell-Modus gestartet haben (Taste „SET“ (5) 2 Sekunden gedrückt halten), erscheint die Ein- stellfunktion „TIME SETTING“. “ (3), bis die Einstellfunktion „RECORD SAVE INTERVAL“ angezeigt wird. Drücken Sie dann so oft kurz die Taste „ Drücken Sie kurz die Taste „...
- Seite 28 Einstellfunktion „CONTRAST SETTING“ Nachdem Sie den Einstell-Modus gestartet haben (Taste „SET“ (5) 2 Sekunden gedrückt halten), erscheint die Ein- stellfunktion „TIME SETTING“. “ (3), bis die Einstellfunktion „CONTRAST SETTING“ angezeigt wird. Drücken Sie dann so oft kurz die Taste „ Drücken Sie kurz die Taste „...
- Seite 29 Einstellfunktion „CALIBRATION SETTING“ Die Basisstation ist für alle verfügbaren Anzeigen vorkalibriert. Trotzdem kann es zu Abweichungen im Vergleich mit den Messdaten von professioneller Messtechnik kommen. Sollten Sie beispielsweise ein professionelles Thermometer besitzen, so kann die Temperaturanzeige im Display der Basisstation über einen Offsetwert an den Messwert Ihres Thermometers angeglichen werden. Der eingestellte Offset-Wert wird zu dem von Basisstation bzw.
-
Seite 30: Alarm-Modus
d) Alarm-Modus In diesem Modus kann auch die Weckzeit eingestellt werden. • Die Basisstation muss sich im Normal-Modus befinden. Drücken Sie jetzt kurz die Taste „ALARM“ (6), so wird der Alarm-Modus gestartet. • In den unteren beiden Textzeilen erscheint „HIGH ALARM“. Um den Alarm-Modus an einer beliebigen Stelle zu verlassen, drücken Sie kurz die Taste „HISTORY“ (7). Die vorgenommenen Einstellungen werden dabei gespeichert. -
Seite 31: Minimum-/Maximum-Modus
“ (3) oder „ “ (4) können Sie den Alarm auswählen, den Sie einstellen wollen. Der jeweils • Mit der Taste „ ausgewählte Wert blinkt. Wird der Bereich mit der Uhrzeit (oben links im Display) ausgewählt, erscheint in den unteren Textzeilen „TIME ALARM“... -
Seite 32: History-Modus
f) History-Modus In diesem Modus können Sie sich die einzelnen gespeicherten Datensätze anzeigen lassen, die die Basisstation aufgrund des eingestellten Messintervalls in ihrem internen Speicher ablegt. Die Basisstation bietet insgesamt 3552 Speicher. • Die Basisstation muss sich im Normal-Modus befinden. Drücken Sie jetzt kurz die Taste „HISTORY“ (7), so wird der History-Modus gestartet. Um den History-Modus an einer beliebigen Stelle zu verlassen, drücken Sie kurz die Taste „HISTORY“ (7). Alternativ warten Sie 30 Sekunden, ohne eine Taste zu drücken. -
Seite 33: Mondphasen-Anzeige
h) Mondphasen-Anzeige Rechts unten im Display wird abhängig vom Datum die aktuelle Mondphase grafisch dargestellt. Die Anzeige erfolgt abhängig von der Einstellung für die Nord-/Südhalbkugel der Erde (siehe Kapitel 10. c), Einstellung „TIME SETTING“, Unterfunktion „NORTH/SOUTH“). Neumond Vollmond i) Anzeige von absolutem und relativem Luftdruck • Die Basisstation muss sich im Normal-Modus befinden. • Wählen Sie mit der Taste „ “ (3) oder „ “... -
Seite 34: Pc-Anschluss
12. PC-Anschluss a) Software-Installation Legen Sie die mitgelieferte CD in das entsprechende Laufwerk Ihres Computers ein (Windows-Betriebssystem erfor- derlich, Windows XP oder höher). Starten Sie die Software auf der CD und folgen Sie allen Anweisungen der Software bzw. Windows. Zur Installation und Betrieb der Software sind Administrator-Rechte erforderlich. Wenn Sie unter einem eingeschränkten Benutzerkonto arbeiten, so ist eine Installation bzw. -
Seite 35: Upload Der Wetterdaten Auf Www.wunderground.com
d) Upload der Wetterdaten auf www.wunderground.com Zum Betrieb der Wetterstation ist es nicht erforderlich, die Messdaten auf www.wunderground.com zur Verfügung zu stellen. Durch den Upload Ihrer Messdaten können Sie jedoch teilnehmen an der großen Wetterbeobachtungs- Community. Damit Sie die zum Upload der Messdaten benötigte Stations-ID und das Passwort erhalten, besuchen Sie in einem Internet-Browser eines Computers die Webseite: http://www.wunderground.com/members/signup.asp Zum Zeitpunkt der Erstellung dieser Bedienungsanleitung war die Registrierung und der weitere Betrieb... -
Seite 36: Wartung Und Reinigung
15. Wartung und Reinigung Das Produkt ist für Sie bis auf einen gelegentlichen Batterie-/Akkuwechsel wartungsfrei. Eine Wartung oder Reparatur ist nur durch eine Fachkraft oder Fachwerkstatt zulässig. Es sind keinerlei für Sie zu wartende Bestandteile im Inne- ren des Produkts enthalten, öffnen Sie es deshalb niemals (bis auf die in dieser Bedienungsanleitung beschriebene Vorgehensweise beim Einlegen/Wechseln der Batterien/Akkus). -
Seite 37: Störungsbeseitigung
16. Störungsbeseitigung Problem Lösungshilfe Basisstation stellt sich nicht • Der DCF-Empfänger ist in dem Temperatur-/Luftfeuchtesensor integriert. Die auf die DCF-Daten ein bzw. Uhrzeit und das Datum aus dem DCF-Signal werden per Funk vom Außen- findet den Außensensor nicht sensor zur Basisstation übertragen. Wenn der Außensensor zu weit weg ist oder die Alkaline-Batterien im Außen- sensor schwach oder leer sind, zeigt die Basisstation auch keine korrekte... -
Seite 38: Entsorgung
17. Entsorgung a) Allgemein Das Produkt gehört nicht in den Hausmüll! Entsorgen Sie das unbrauchbar gewordene Produkt gemäß den geltenden gesetzlichen Bestimmungen. Entnehmen Sie die eingelegten Batterien/Akkus und entsorgen Sie diese getrennt vom Produkt. b) Batterien und Akkus Als Endverbraucher sind Sie gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt. -
Seite 39: Technische Daten
19. Technische Daten a) Basisstation Stromversorgung ......... 3x Batterien vom Typ AA/Mignon (alternativ über externes Steckernetzteil, 5 V/DC, min. 300 mA), jeweils nicht im Lieferumfang PC-Anschluss ..........MiniUSB-Buchse, USB1.1 Sendeintervall (Temperatur/Luftdruck) ..48 Sekunden Alarmdauer ..........120 Sekunden Innentemperatur Messbereich ........0 °C bis 60 °C (Anzeige „--.-“ außerhalb dieses Bereichs) Auflösung ........... -
Seite 40: Außensensor
b) Außensensor Stromversorgung ......... 2x AA Alkaline-Batterien Sendefrequenz ..........868 MHz Sendeleistung ..........13 dBm Reichweite ........... max. 110 m (im Freifeld) UV index ............0 to 15 Licht ............0 to 300 k Lux Genauigkeit ..........±15 % Sendeintervall (Thermo-/Hygrosensor) ..48 Sekunden Sendeintervall (UV-sensor) ...... - Seite 78 Dies ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com). Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Die Publikation entspricht dem technischen Stand bei Drucklegung. Copyright 2020 by Conrad Electronic SE.
