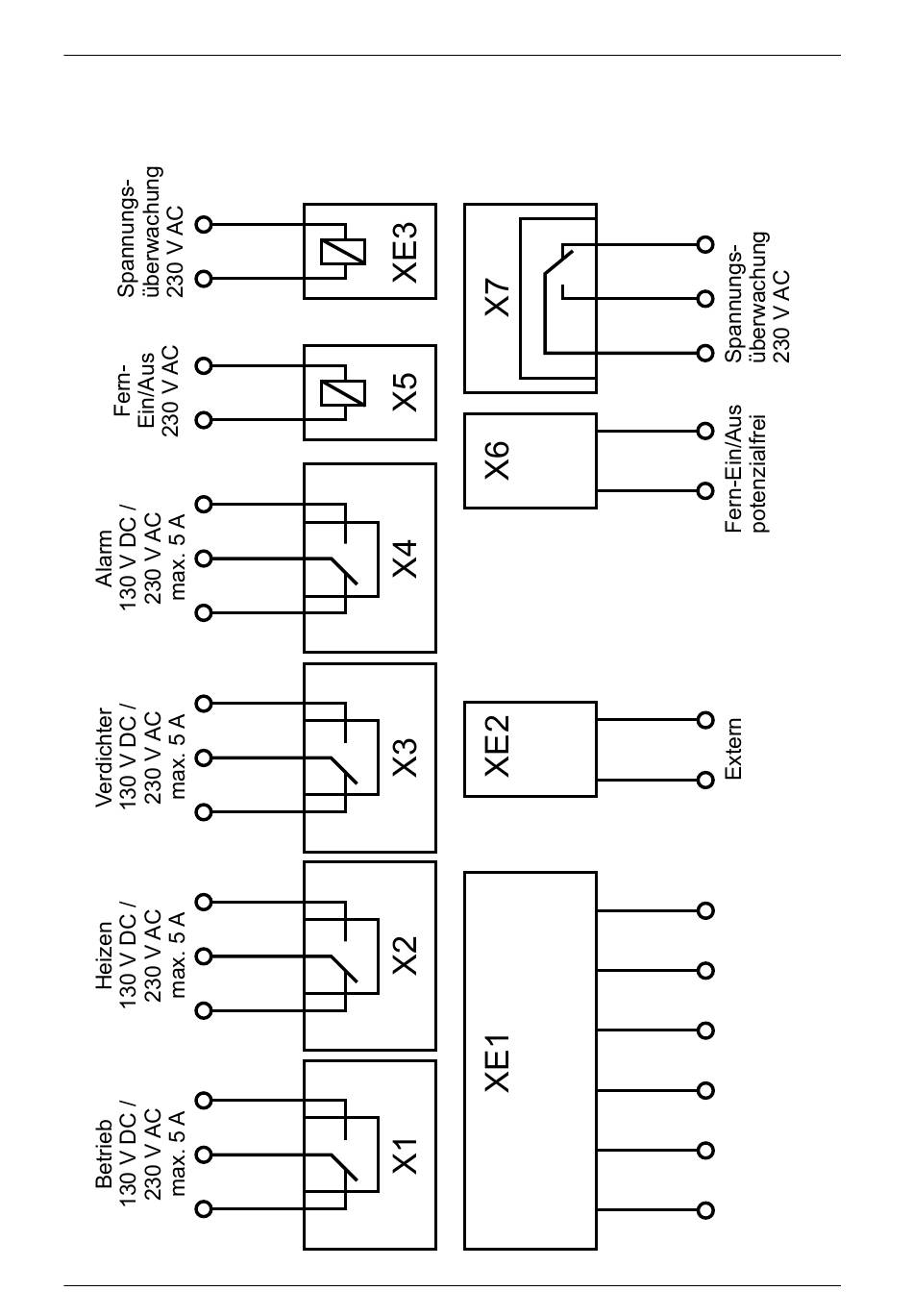

Schaltplan

XE3.1
XE3.2
CompTrol Lite | Ausgabe 01-12-2020 | 1000926
X5.1
X5.2
X4.1
X4.2
X4.3
X3.1
X3.2
X3.3
X2.1
X2.2
X2.3
X1.1
X1.2
X1.3
Schaltplan
X7.3
X7.2
X7.1
X6.2
X6.1
XE2.2
XE2.1
XE1.6
Fern-
Ein/Aus
XE1.5
Alarm
XE1.4
Verdichter
XE1.3
Heizen
XE1.2
Betrieb
XE1.1
+12 V DC
