4.2 Anschlussbelegung CompTrol Lite

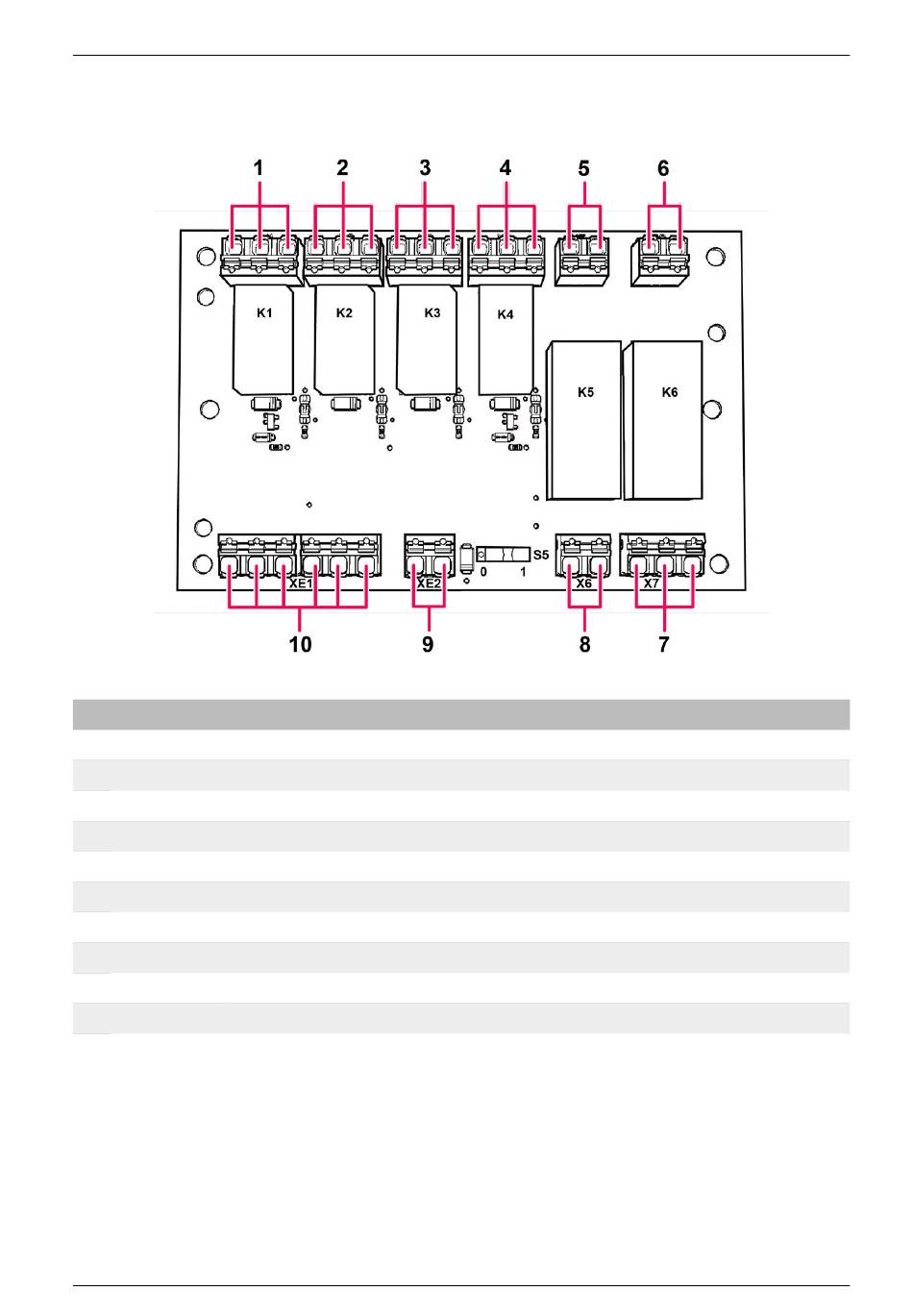

Abbildung 5: Anschlussbelegung CompTrol Lite
Nr. Bezeichnung
Beschreibung
1
X1
Potenzialfreier Ausgang (Wechselkontakt)
2
X2
Potenzialfreier Ausgang (Wechselkontakt)
3
X3
Potenzialfreier Ausgang (Wechselkontakt)
X4
4
Potenzialfreier Ausgang (Wechselkontakt)
5
X5
230-VAC-Eingang (Fern-Ein/Aus)
6
XE3
230-VAC-Eingang (Spannungsüberwachung)
7
X7
Potenzialfreier Ausgang (Wechselkontakt)
8
X6
Potenzialfreier Eingang (Fern-Ein/Aus)
XE2
9
Potenzialfreier Eingang (Alarmmeldung)
10
XE1
Anschlüsse für Innen- bzw. Außengerät (vorkonfektioniertes Verbindungskabel)
12
CompTrol Lite | Ausgabe 01-12-2020 | 1000926
