Installation
Gehäuse öffnen

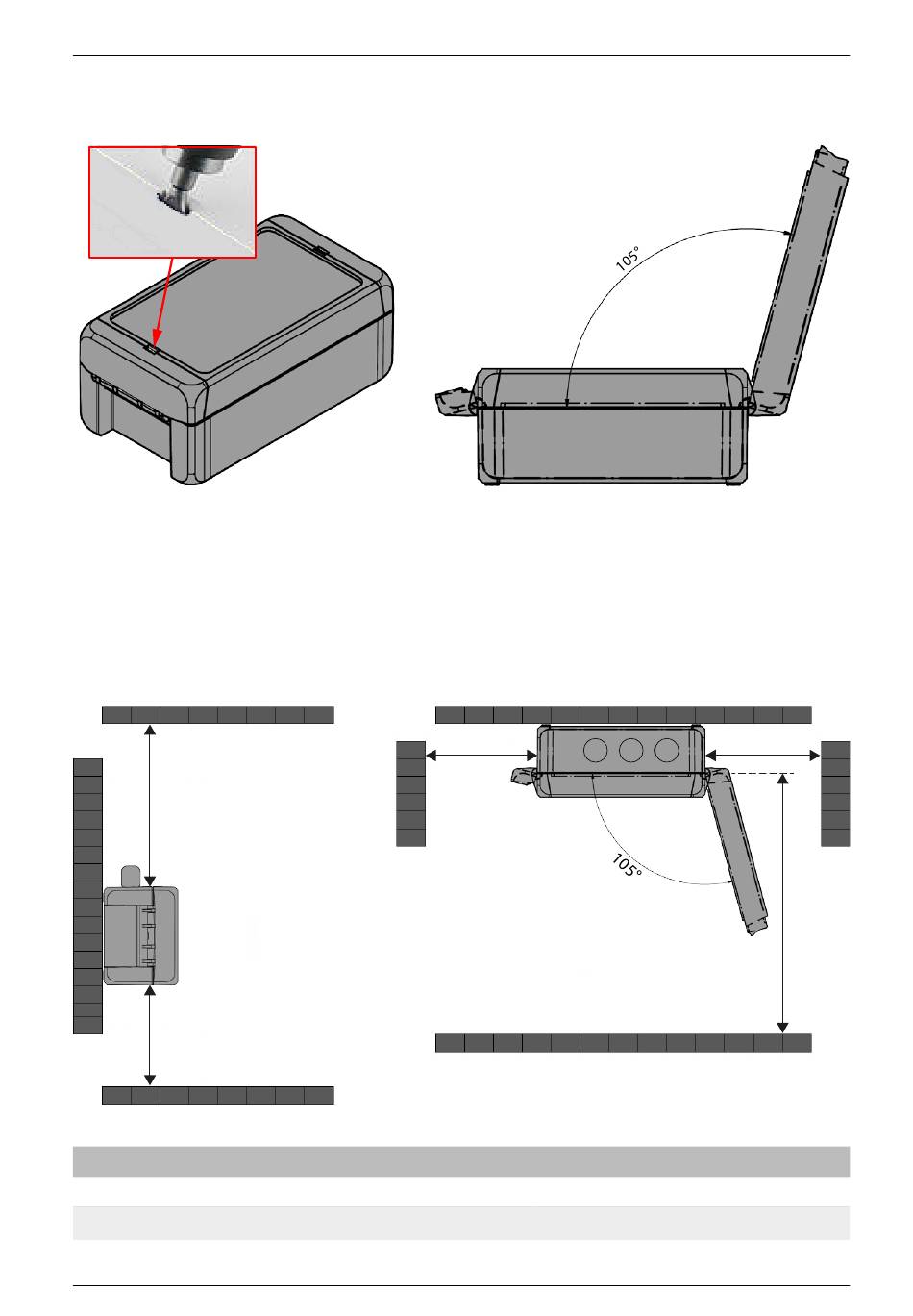

Abbildung 12: Scharnierverschluss öffnen
Vorgehensweise
1. CompTrol Lite der Verpackung entnehmen und auf stabilem, waagerechten Ablageort platzieren.
2. Scharnierverschluss mittels Schlitzschraubendreher öffnen (siehe Abbildung 12).
3. Frontplatte aufklappen (siehe Abbildung 13).
7.3 Wartungs- und Montagefreiräume
A
B
Abbildung 14: Wartungs- und Montagefreiräume
Mindestabstand CompTrol Lite - Wand/Decke/Boden
A 100 mm
B 50 mm
20

Abbildung 13: Frontplatte aufklappen

C
C 50 mm
D 200 mm
CompTrol Lite | Ausgabe 01-12-2020 | 1000926
C
D
