3
Übungseinheit für Messungen
DC-Strommessungen
Wenn Sie das Multimeter zur Strommessung mit einer Messschaltung in Reihe
schalten, tritt ein Messfehler auf. Dieser Fehler wird durch die sich aus der
Reihenschaltung ergebende Bürdenspannung des Multimeters verursacht. Über
dem Leitungswiderstand und dem Strom-Nebenschlusswiderstand des
Multimeters wird, wie nachfolgend dargestellt, eine Spannung erzeugt.

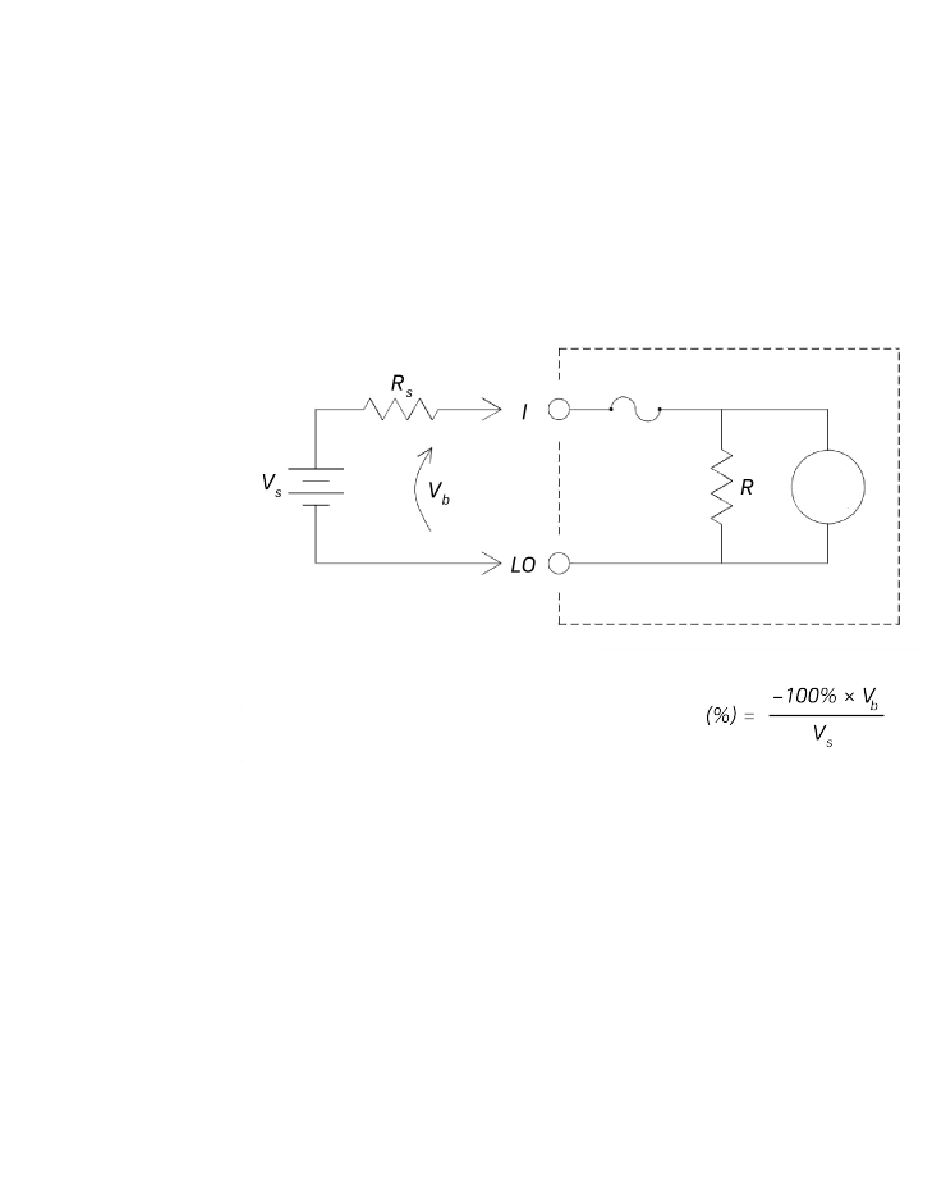

Abbildung 3-5 Leitungswiderstand und Nebenschlusswiderstand
Wenn Sie bei der Strommessung mehr als 5 A anlegen, kommt es im
10-A-Nebenschlusswiderstand des Multimeters und in der
Signalverarbeitungskomponente zu Eigenerwärmung. Warten Sie einige Minuten,
bis sich das Signal stabilisiert, um eine genauer Strommessung zu erzielen.
Nachdem Sie bei der Strommesssung mehr als 5 A angelegt haben, räumen Sie
einige Minuten für die Wärmeableitung ein, um bei weiteren Messungen eine
höhere Genauigkeit zu erzielen.
112
V
= Quellspannung
s
R
= Quellwiderstand des DUT
s
V
= Bürdenspannung des Multimeters
b
R = Nebenschlusswiderstand des
Multimeters
Fehler
Keysight 34450A Benutzerhandbuch
Ideales
Messgerät
