Anschlussschema und Einrichtungsverfahren finden Sie unten unter
Anschlussschema für serielle Schnittstelle
Seite 71.
RS232-Protokoll

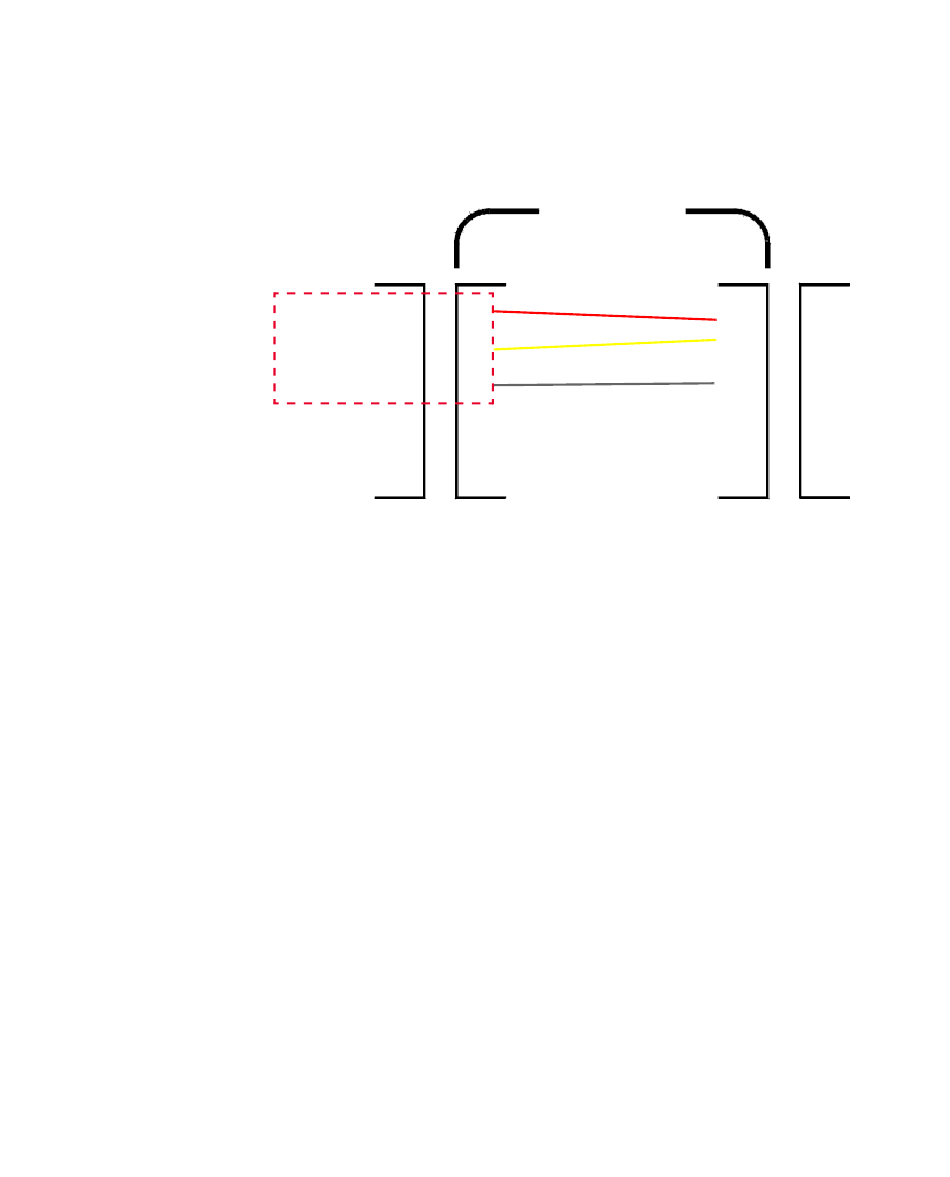

Abbildung 1-19 Anschlussschema für serielle Schnittstelle
GPIB IEEE-488 (Optional)
Die GPIB-Schnittstelle ist eine Busstruktur, die das Multimeter mit einem
Hostcomputer oder anderen GPIB-gesteuerten Messgeräten zu einem
automatischen Messsystem verbindet.
Sie kann zum Anschluss von bis zu 15 Geräten an ein durchgehendes Bus- oder
Sternnetzwerk oder ein lineares Busnetzwerk verwendet werden.
Damit das Multimeter über einen Hostcomputer oder ein Terminal betrieben
werden kann, müssen die Parameter der GPIB-Schnittstelle des Multimeters mit
den Parametern der GPIB-Schnittstelle des Hosts bzw. Terminals
übereinstimmen.
Die Werkseinstellung ist Adresse 22.
Keysight 34450A Benutzerhandbuch
Messgerät
TX
RX
GND
TRIGGER EIN
TRIGGER AUS
Serielle
Schnittstelle,
Steckteil
Erste Schritte – Anleitung
und
„Utility-Untermenü
Seriell/RS232-Adapter (34450A-700)
Rot
1
2
Gelb
3
Grau
4
5
Serielle
Schnittstelle,
Buchsenteil
RS232" auf
PC
1
DCD
2
RX
3
TX
4
DTR
5
GND
6
DSR
7
RTS
8
CTS
9
RI
DB9
DB9
Buchsenteil
Steckteil
1
47
