AC-Effektivwertmessungen (True RMS)
Auf Effektivwerte (True RMS) ansprechende Multimeter, wie das Keysight 34450A,
messen das „Heizpotential" der angelegten Spannung. Die Verlustleistung in
einem Widerstand ist proportional zum Quadrat der angelegten Spannung und
zwar unabhängig von der Wellenform des Signals. Dieses Multimeter ist so lange
in der Lage, den Effektivwert (True RMS) für Spannung und Strom exakt zu
ermitteln, wie der Energieanteil der Wellenform oberhalb der Nutzbandbreite des
Messgeräts vernachlässigbar ist.
Das 34450A verwendet zur Messung der Effektivspannung und des Effektivstroms
dieselbe Technik.
Die Wechselspannungs- und Wechselstromfunktionen (AC-Funktionen) des
Multimeters messen den AC-gekoppelten echten Effektivwert. Bei diesem
Keysight-Messgerät wird Bei diesem Keysight-Messgerät wird nur der
„Heizpotenzialwert" der AC-Komponenten des Eingangssignals gemessen
(während die DC-Komponenten unterdrückt werden)nur der „Heizpotenzialwert"
der AC-Komponenten des Eingangssignals gemessen (während die
DC-Komponenten unterdrckt werden). Wie in der oben stehenden Abbildung
Keysight 34450A Benutzerhandbuch

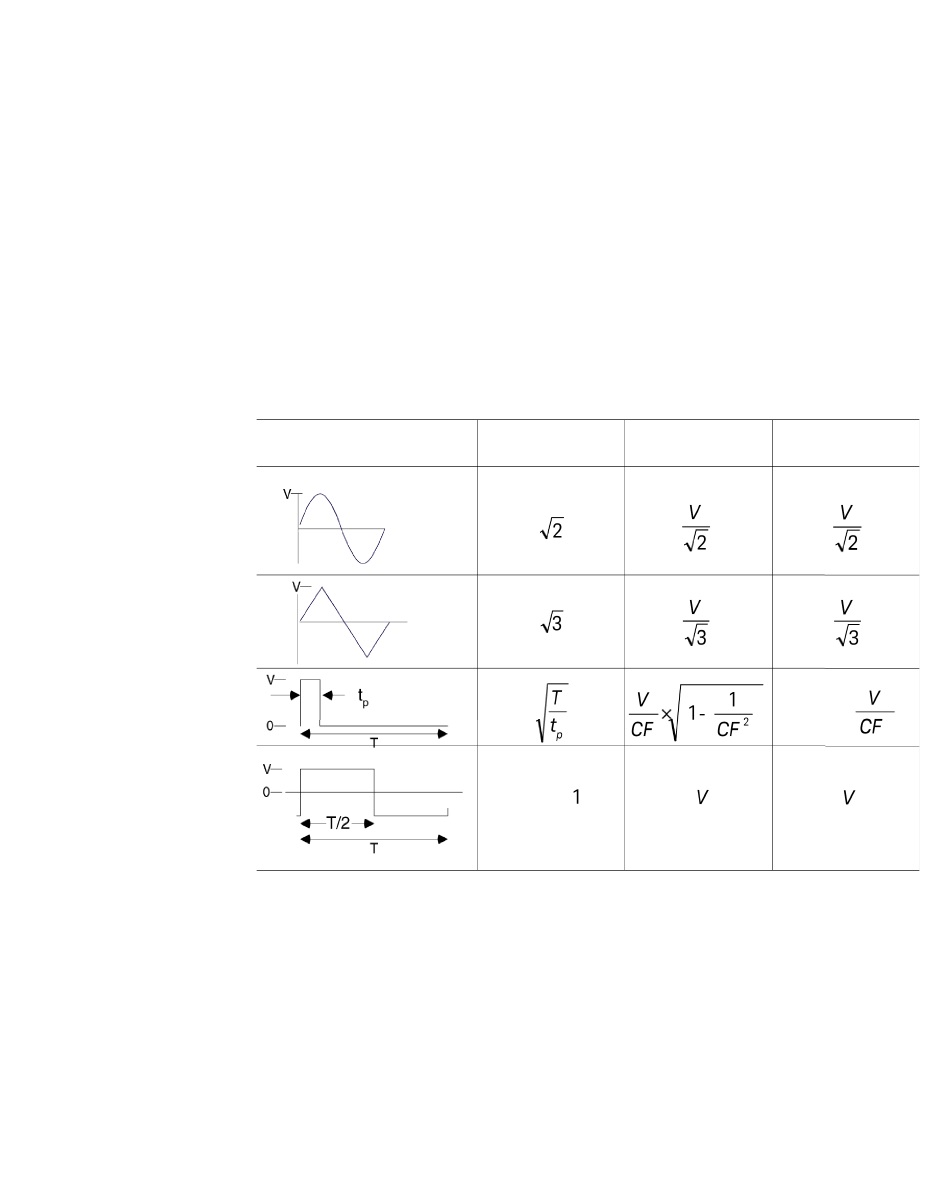

Wellenform
Waveform Shape
Übungseinheit für Messungen
AC-Effektivwert
Scheitelfaktor
Crest Factor
AC RMS
AC+DC-
AC + DC RMS
Effektivwert (RMS)
(RMS)
3
107
