6 Składanie kosiarki
6 Składanie kosiarki

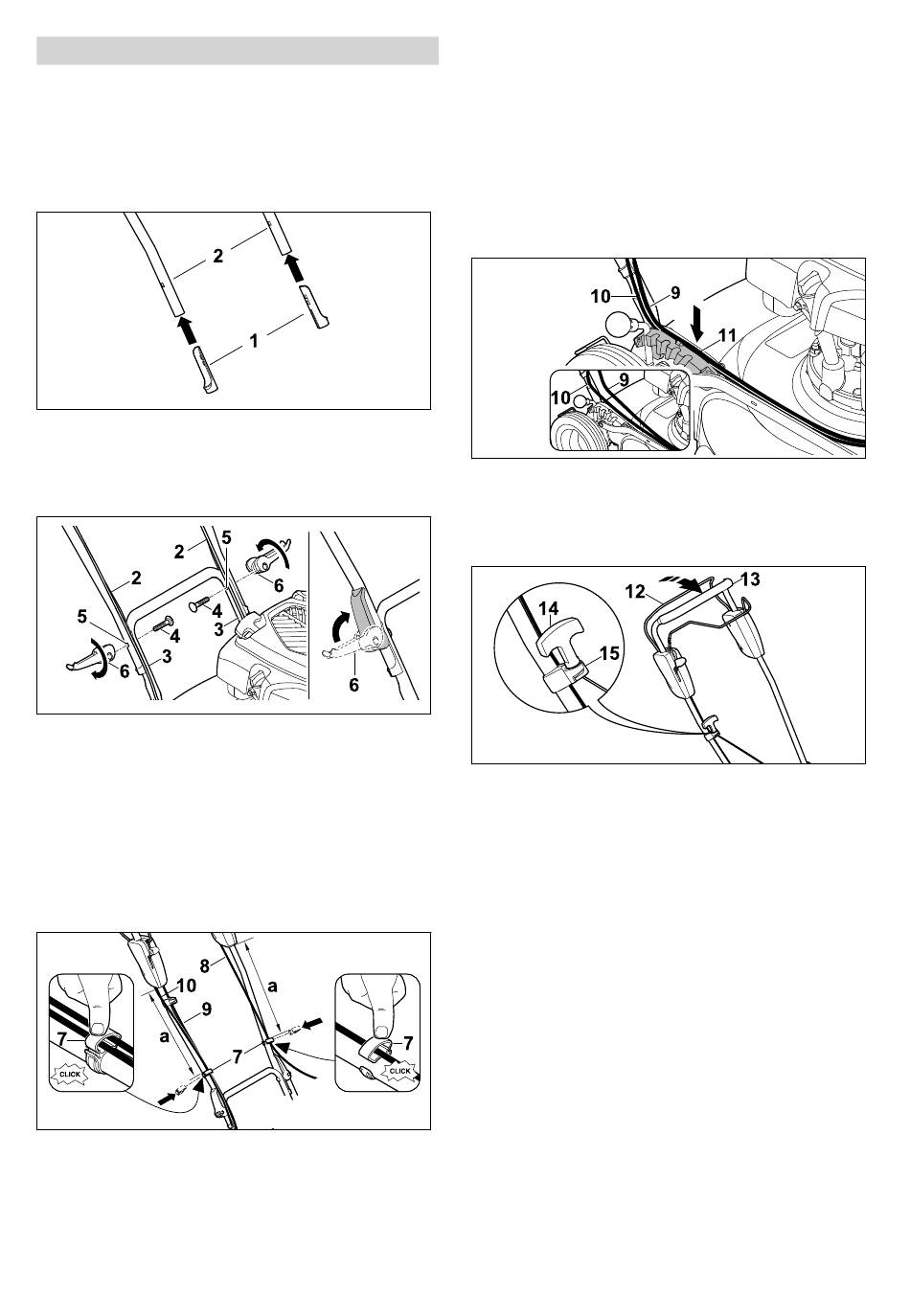

6.1 Zamontowanie uchwytu kieru‐
jącego
► Wyłączyć silnik.
► Zdjąć nasadkę świecy zapłonowej.
► Ustawić kosiarkę na płaskiej powierzchni.
► Założyć tulejki zabezpieczające (1) na górną
część uchwytu kierującego (2) w taki sposób,
aby ich długi fragment był skierowany do wnę‐
trza.
► Przytrzymać górną część uchwytu kierują‐
cego (2) przy dolnej części uchwytu kierują‐
cego (3) w taki sposób, aby otwory zostały
ustawione w jednej linii.
► Włożyć śruby (4) od środka na zewnątrz przez
otwory (5).
► Wkręcić zatrzaski (6) na śruby (4) i przechylić
do góry w taki sposób, aby zatrzaski (6)
dobrze przylegały do uchwytu kierującego.
► Nałożyć uchwyty przewodów (7) na górną
część uchwytu kierującego.
► Włożyć cięgna (8 + 9 + 10) w uchwyty przewo‐
dów (7).
► Zamknąć uchwyty przewodów (7) i zabloko‐
wać zaczep.
0478-111-9656-A
► Zamocować cięgno hamulca silnika (8) za
pomocą uchwytu przewodu (7) po lewej stro‐
nie do górnej części uchwytu kierującego,
zachowując odstęp a = 42-44 cm.
► Zamocować cięgno napędu kół (9) i cięgno
napędu Vario (10) za pomocą uchwytu prze‐
wodu (7) po prawej stronie na górnej części
uchwytu kierującego, zachowując odstęp a =
42 - 44 cm.
► Włożyć cięgno napędu Vario (10) w prowad‐
nicę (11) na segmencie ustalającym.
► Ponadto wcisnąć cięgno napędu kół (9) w pro‐
wadnicę (11) na segmencie ustalającym.
► Przyciągnąć dźwignię koszenia (12) do uch‐
wytu kierującego (13) i przytrzymać.
► Powoli pociągnąć uchwyt linki rozrusznika (14)
w kierunku zaczepu linki (15).
► Zaczepić uchwyt linki rozrusznika (14) w
zaczepie linki (15).
► Puścić dźwignię koszenia (12).
► Założyć nasadkę świecy zapłonowej.
6.2

Wlewanie oleju silnikowego

Olej silnikowy smaruje i chłodzi silnik.
Specyfikacja oleju silnikowego i ilość do napeł‐
nienia są podane w instrukcji obsługi silnika.
