5 Preparazione per l'uso del tosaerba

■ Durante la pulizia, la manutenzione o la ripara‐
zione della lama, l'utente potrebbe tagliarsi a
causa dei taglienti affilati. Ciò potrebbe cau‐
sare lesioni all'utente.
► Indossare guanti di protezione in materiale
resistente.
■ Durante l'affilatura la lama può surriscaldarsi.
L'utente potrebbe ustionarsi.
► Attendere che la lama si raffreddi.
► Indossare guanti di protezione in materiale
resistente.
5 Preparazione per l'uso del
tosaerba
5.1 Preparazione per l'uso del
tosaerba
Prima di iniziare il lavoro è necessario eseguire i
seguenti passaggi:
► Rimuovere il materiale di imballaggio e le sicu‐
rezze di trasporto.
► Assicurarsi che i seguenti componenti siano in
condizioni di sicurezza:
– Tosaerba, 4.6.1.
– Lama, 4.6.2.
► Pulire il tosaerba,
► Controllare la lama,
► Rabboccare l'olio motore,
► Aprire e regolare il manubrio,
► Rifornire il tosaerba,
► Regolare l'altezza di taglio,
► Controllare gli elementi di comando,
► Se non è possibile eseguire i passaggi
descritti: non utilizzare il tosaerba e rivolgersi
a un rivenditore specializzato STIHL.
6

Assemblaggio del tosaerba

6.1

Montaggio del manubrio

► Spegnere il motore.
► Staccare il cappuccio candela di accensione.
► Posizionare il tosaerba su una superficie
piana.
0478-111-9656-A
15.2.
10.2.
6.2.
8.1.
7.1.
11.2.
10.1.

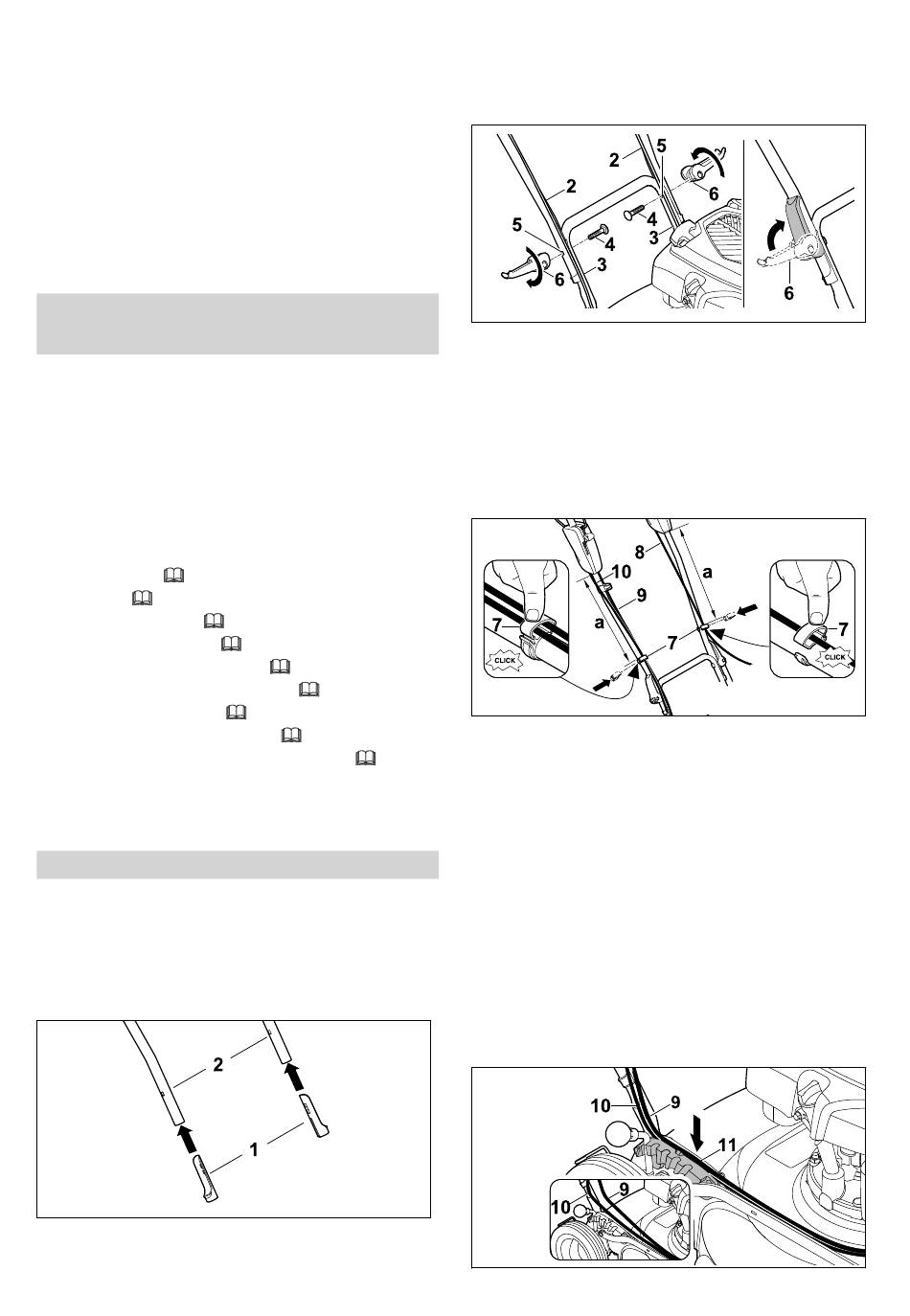

► Inserire i manicotti di protezione (1) con il lato
lungo verso l'interno sulla parte superiore del
manubrio (2).
► Tenere la parte superiore del manubrio (2)
sulla parte inferiore del manubrio (3) in modo
tale che i fori siano allineati.
► Inserire le viti (4) dall'interno verso l'esterno
attraverso gli alesaggi (5).
► Avvitare le leve di fissaggio rapido (6) sulle viti
(4) e ribaltarle verso l'alto in modo che appog‐
gino completamente sul manubrio.
► Inserire, esercitando una pressione, le
fascette fermacavo (7) sulla parte superiore
del manubrio.
► Introdurre i cavi di comando (8 + 9 + 10) nelle
fascette fermacavo (7).
► Chiudere la fascetta fermacavo (7) e far inne‐
stare la linguetta in posizione.
► Fissare il cavo dell'arresto automatico motore
(8) con la fascetta fermacavo (7) a sinistra
sulla parte superiore del manubrio con una
distanza a = 42 - 44 cm.
► Fissare il cavo della trazione (9) e il cavo della
trazione Vario (10) con la fascetta fermacavo
(7) a destra sulla parte superiore del manubrio
con distanza a = 42 - 44 cm.
