6 Ruohonleikkurin kokoaminen

► Varmista, että seuraavat rakenneosat ovat tur‐
vallisia:
– ruohonleikkuri,
– terä, 4.6.2.
► Puhdista ruohonleikkuri,
► Tarkasta terä, 10.2.
► Täytä moottoriöljy,
► Käännä työntöaisa auki ja säädä se,
► Tankkaa ruohonleikkuri,
► Säädä leikkuukorkeutta,
► Tarkasta hallintalaitteet,
► Jos vaiheita ei voi suorittaa: Älä käytä ruohon‐
leikkuria. Ota yhteyttä STIHLin ammattiliikkee‐
seen.
6 Ruohonleikkurin kokoami‐
nen

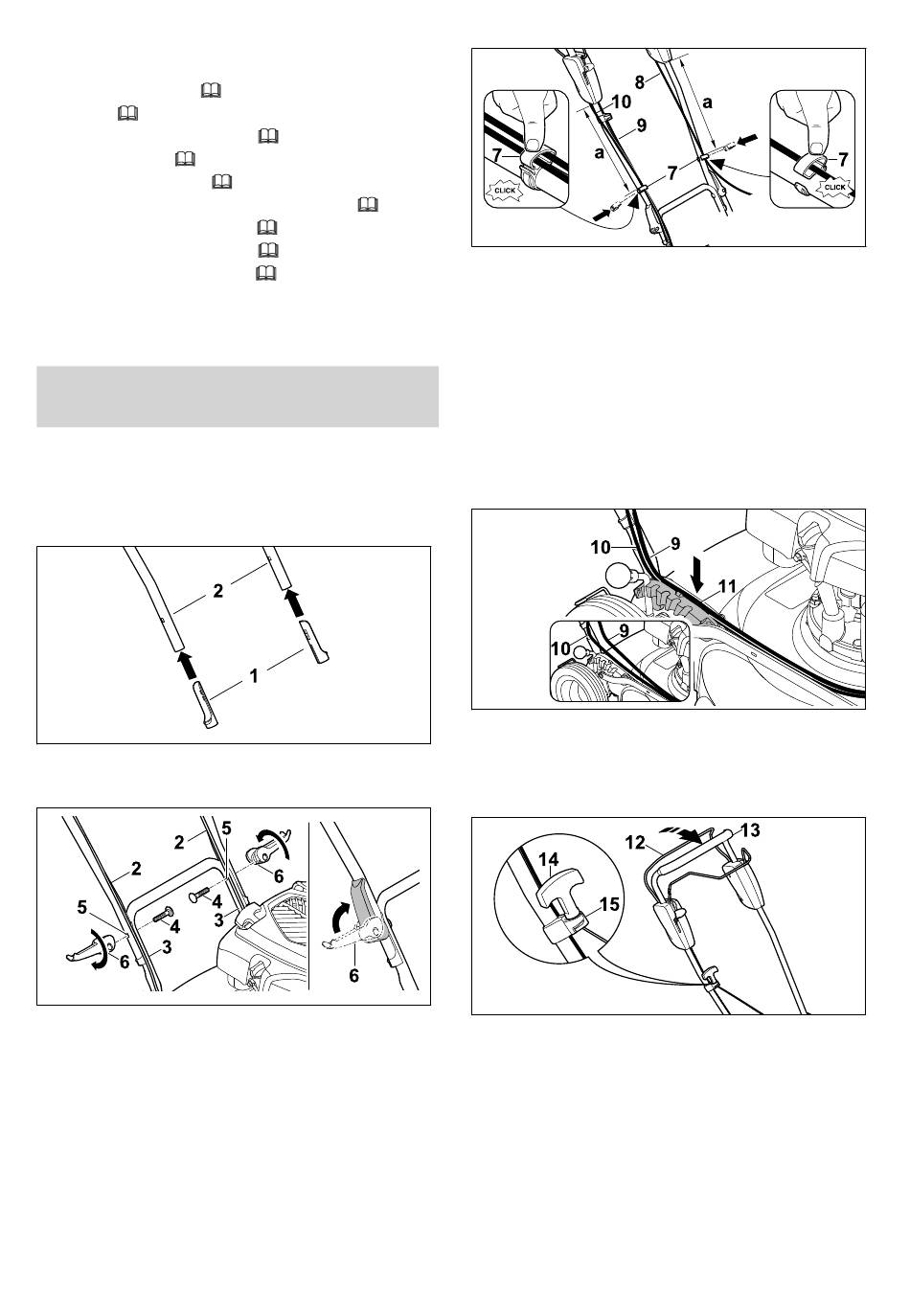

6.1 Työntöaisan kiinnitys
► Pysäytä moottori.
► Vedä sytytystulpan pistoke irti.
► Aseta ruohonleikkuri tasaiselle alustalle.
► Työnnä suojaholkit (1) pitkä sivu sisäänpäin
työntöaisan yläosan (2) päälle.
► Pidä työntöaisan yläosaa (2) työntöaisan alao‐
saa (3) vasten niin, että reiät ovat kohdakkain.
► Työnnä ruuvit (4) molemmilla puolilla sisältä
ulospäin reikien (5) läpi.
► Kiristä pikakiristimet (6) ruuveille (4) ja käännä
ne ylös niin, että pikakiristimet (6) ovat tiiviisti
työntöaisaa vasten.
0478-111-9656-A
4.6.1
15.2.
6.2.
8.1.
7.1.
11.2.
10.1.
► Paina johtopidikkeet (7) työntöaisan yläosaan.
► Aseta vaijerit (8 + 9+10) johtopidikkeisiin (7).
► Sulje johtopidikkeet (7) ja anna korvakkeen
lukittua.
► Kiinnitä moottorin pysäytysvaijeri (8) johtopi‐
dikkeellä (7) vasemmalle työntöaisan yläosaan
niin, että etäisyys a = 42-44 cm.
► Kiinnitä vedon kytkentävaijeri (9) ja Vario-voi‐
mansiirron vaijeri (10) johtopidikkeellä (7)
oikealle työntöaisan yläosaan niin, että a = 42
- 44 cm välein.
► Paina Vario-voimansiirron vaijeri (10) ohjai‐
meen (11) lukkosegmentissä.
► Paina vedon kytkentävaijeri (9) ohjaimeen (11)
lukkosegmentissä.
► Paina leikkuun kytkentäsanka (12) työntöaisaa
(13) vasten ja pidä painettuna.
► Vedä käynnistyskahva (14) hitaasti narunoh‐
jaimen (15) suuntaan.
► Kiinnitä käynnistyskahva (14) narunohjaimeen
(15).
► Päästä leikkuun kytkentäsanka (12) vapaaksi.
► Paina sytytystulpan pistoke kiinni.
6.2 Moottoriöljyn täyttö
Moottoriöljy voitelee ja jäähdyttää moottorin.
suomi
107
