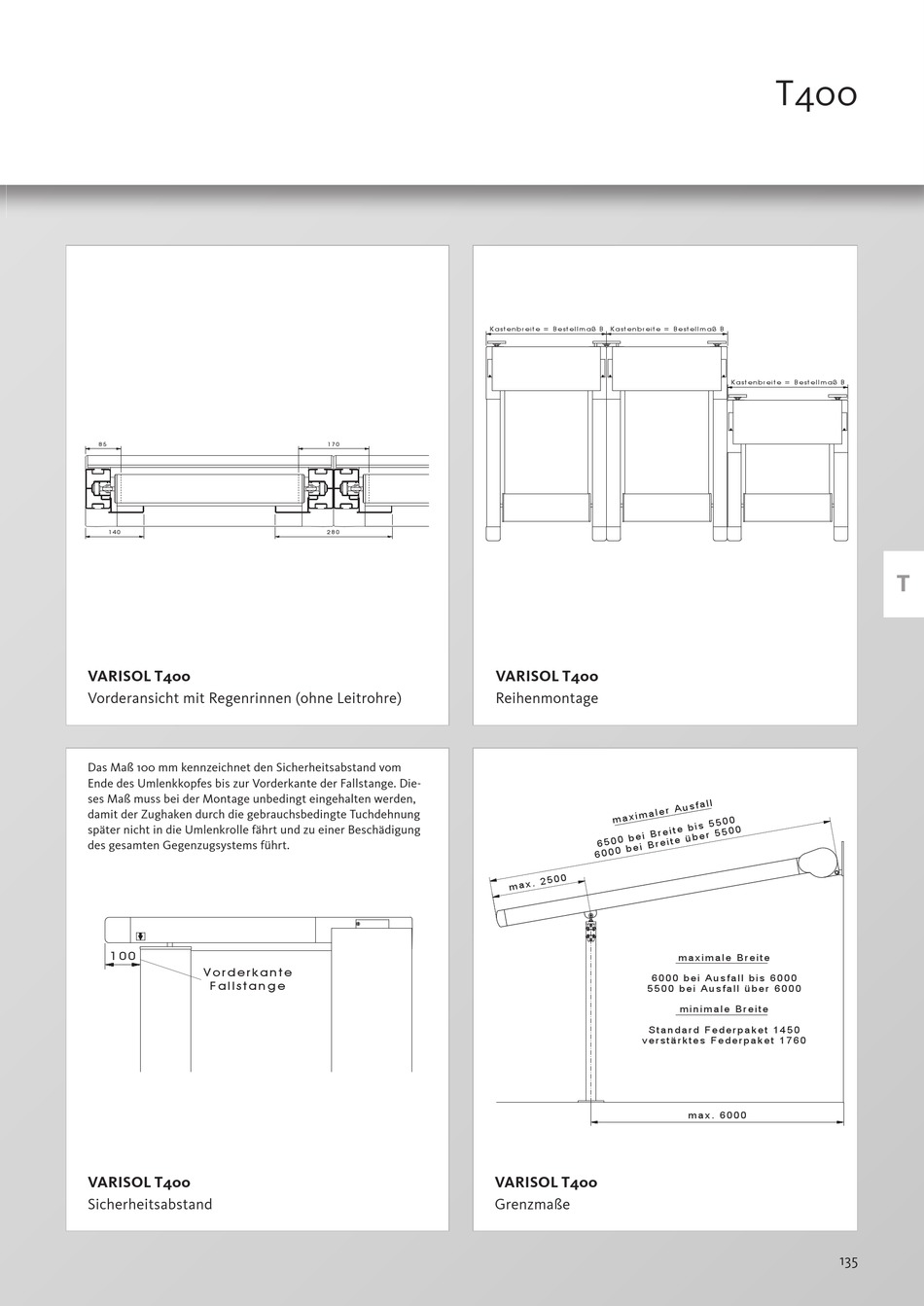

VARISOL T400
Vorderansicht mit Regenrinnen (ohne Leitrohre)
Das Maß 100 mm kennzeichnet den Sicherheitsabstand vom
Ende des Umlenkkopfes bis zur Vorderkante der Fallstange. Die-
ses Maß muss bei der Montage unbedingt eingehalten werden,
damit der Zughaken durch die gebrauchsbedingte Tuchdehnung
später nicht in die Umlenkrolle fährt und zu einer Beschädigung
des gesamten Gegenzugsystems führt.
  
          
         
          
VARISOL T400
                 
Sicherheitsabstand
            
  
  
          
            
VARISOL T400
Reihenmontage
VARISOL T400
Grenzmaße
V A R I S O L T 4 0 0
G r e n z m a ß e
                                  
m a x i m a l e B r e i t e
6 0 0 0 b e i A u s f a l l b i s 6 0 0 0
5 5 0 0 b e i A u s f a l l ü b e r 6 0 0 0
m i n i m a l e B r e i t e
S t a n d a r d F e d e r p a k e t 1 4 5 0
v e r s t ä r k t e s F e d e r p a k e t 1 7 6 0
m a x . 6 0 0 0
T400
                       
