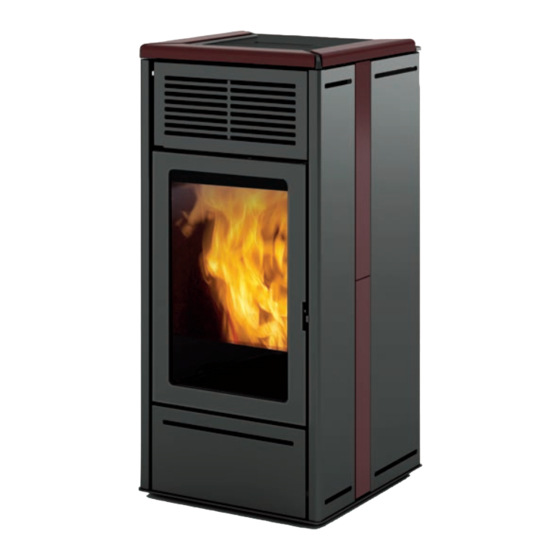

EdilKamin NARA2 PLUS Installations-, Betriebs- Und Wartungsanleitung
Vorschau ausblenden
Andere Handbücher für NARA2 PLUS:
- Installations-, betriebs- und wartungsanleitung (60 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für EdilKamin NARA2 PLUS
Inhaltszusammenfassung für EdilKamin NARA2 PLUS
- Seite 1 NARA2 PLUS PELLETS-OFEN Installations, Betriebs und Wartungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Wartung Ratschläge bei möglichen störungen Ratschläge bei möglichen störungen Ausgabe in italienischer Originalsprache Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via Vincenzo Monti 47 - 20123 Milano - Steuernummer und USt-IdNr. 00192220192 auf eigene Verantwortung, dass: Der hier beschriebene Pelletofen der EU-Richtlinie 305/2011 und der harmonisierten Europäischen Norm... -
Seite 3: Bedeutung Der Symbole
Durch die Erstinbetriebnahme können alle Leistungen des Vertragsgegenstand. Geräts in völliger Sicherheit genutzt werden. Die Erstinbetriebnahme ist erforderlich zur Aktivierung der vertraglichen Gewährleistung des Herstellers Edilkamin. Die vertragliche Gewährleistung gilt nur in dem Land, in dem das Gerät erworben wurde. Erfolgt keine Erstinbetriebnahme durch einen Fachtechniker, kann Edilkamin die vertragliche Gewährleistung nicht... -
Seite 4: Sicherheitsinformationen
NICHT ABDECKEN ODER VERSTOPFEN UND zu entnehmen, das sich im Gerät befindet: SCHORNSTEIN NICHT BLOCKIEREN. Es besteht Weder Edilkamin noch der Händler können die Gefahr des Rauchrückschlags in den Raum für Schäden haftbar gemacht werden, die mit Sach- und Personenschäden. -
Seite 5: Abmessungen
ABMESSUNGEN ABMESSUNGEN (cm) Ø 4 cm Ø 4 cm aria Verbrennungsluft combustione Ø 4 cm aria Ø 8 cm uscita fumi Ø 4 cm aria combustione Ø 8 cm combustione Rauchabzug Ø 8 cm uscita fumi Ø 8 cm uscita fumi Ø... -
Seite 6: Technische Daten Zur Bemessung Des Schornsteins
Absicherung Schmelzsicherung T4A, 250 V~ 5x20 Bei den oben genannten Daten handelt es sich um Richtwerte, die bei der Zertifizierung durch die notifizierte Stelle gemessen wurden. EDILKAMIN S.p.A. behält sich vor, die Produkte ohne Vorankündigung zu verändern, um Verbesserungen anzubringen. -
Seite 7: Vorbereitung Und Auspacken
INSTALLATION VORBEREITUNG UND AUSPACKEN Inhalt des Kleinteilebeutels Die verwendeten Verpackungsmaterialien enthalten Die verwendeten Verpackungsmaterialien enthalten • 6 Bolzen für die drei Keramik-Oberteile; weder Gifte noch Schadstoffe und erfordern daher weder Gifte noch Schadstoffe und erfordern daher • 6 Gummidämpfer für die Keramik-Oberteile; keine besonderen Entsorgungsverfahren. -
Seite 8: Verkleidung
INSTALLATION VORBEREITUNG AUSPACKEN ANBRINGEN DER VERKLEIDUNG Wie folgt vorgehen (siehe die folgenden Abbildungen): • Schrauben entfernen und den Ofen von der Palette herunternehmen. ACHTUNG DEN OFEN NICHT VON DER PALETTE HERUNTERNEHMEN, BEVOR SEITENTEILE ABGENOMMEN UND DIE SCHRAUBEN (2 PRO SEITE) ENTFERNT WURDEN, MIT DENEN DER OFEN AUF DER PALETTE FIXIERT IST. - Seite 9 INSTALLATION Die Keramikteile (jeweils zwei pro Seite) mit Schrauben und Unterlegscheiben (aus dem Kleinteilebeutel) an den Seitenteilen befestigen. Keine Kraft auf die Verbindung der Schraube in der Gewindebuchse ausüben, um Brüche zu vermeiden. Unterlegscheiben Schrauben *Am rechten Seitenteil unten die beiliegende Senkkopfschraube (M 4x8) einschrauben, um Interferenzen mit innen liegenden Teilen zu verhindern.
- Seite 10 INSTALLATION Die Seitenteile einrasten und die Schrauben an der Rückseite einschrauben.
- Seite 11 INSTALLATION Die Bolzen in die Keramikteile der Oberseite einschrauben (jeweils 2 Bolzen pro Keramikteil). Hochtemperatur-Silikon unterhalb den Löchern (A) anbringen, um die Standfestigkeit der Komponente zu fördern Hochtemperatur-Silikon unterhalb den Löchern (A) anbringen, um die Standfestigkeit der Komponente zu fördern Die Gummidämpfer am Oberteil anbringen.
- Seite 12 INSTALLATION Die drei Keramikteile auf die Oberseite des Ofens auflegen. Bei Bedarf die für Keramik normalen geringfügigen Maßabweichungen mit Unterlegscheiben ausgleichen...
-
Seite 13: Einleitung Zur Installation
Raum selbst entnehmen, sowie in Räumen Sicherheitseinrichtungen ausgelöst werden, die eine mit Explosionsgefahr. Etwaige Abzugsventilatoren, Abschaltung des Geräts herbeiführen. die in demselben Raum betrieben werden, in dem Technisches Kundendienstzentrum von Edilkamin das Gerät installiert ist, können zu Problemen mit verständigen. dem Schornsteinzug führen. -
Seite 14: Rauchabzugsanlage
INSTALLATION RAUCHABZUGSANLAGE RAUCHABZUGSANLAGE DER RAUCHGASKANAL DER RAUCHGASKANAL Neben allgemeinen Vorschriften, für ( ( Rauchgaskanal, Rauchgaskanal, Schornstein Schornstein Rauchgaskanal und Schornstein gelten, gilt, dass der Schornsteinkopf Schornsteinkopf) ) Rauchgaskanal: : Dieses Kapitel wurde entsprechend den europäischen • nicht aus flexiblem Material sein darf Normen EN 13384, EN 1443, EN 1856, EN 1457 •... -
Seite 15: Der Schornsteinkopf
INSTALLATION DER SCHORNSTEIN DER SCHORNSTEIN: AUSSENLUFTZUFUHR Neben allgemeinen Vorschriften, für Im Allgemeinen empfehlen wir zwei Alternativen, um Rauchgaskanal und Schornstein gelten, gilt, dass der den Zustrom der für die Verbrennung erforderlichen Schornstein: : Luft zu gewährleisten. • richtig dimensioniert sein muss, um die Abführung Indirekte Luftzufuhr der Rauchgase zu gewährleisten (EN 13384-1) Auf Fußbodenebene ist ein Lufteinlass mit nutzbarem... -
Seite 16: Elektrischen Anschluss Überprüfen
Ofen beladen Eine nicht wirksame Erdung führt zu Betriebsstörungen, wird.. für die Edilkamin keine Haftung übernimmt. Die Versorgungsleitung muss einen für die Leistung des Geräts geeigneten Querschnitt aufweisen. Das Netzversorgungskabel darf nicht mit den Rauchabzugsrohren oder anderen heißen Oberflächen des Ofens in Berührung kommen. -
Seite 17: Betriebsarten
GEBRAUCHSANWEISUNG BESCHREIBUNG DER PHASEN BETRIEBSARTEN Über die Betriebsphasen in den oben erläuterten Beschreibung. Betriebsarten hinaus steuert der Ofen die folgenden Betriebsart Einstellbare Größen Phasen: MANUELL • Leistungsstufe - Einschaltung (Displayanzeige ON) Phase, in der • Lüfterstufe die Flamme erscheint und sich stabilisiert AUTOMATIK •... -
Seite 18: Funksteuerung
Batterien und von der Benutzung Batterien unter Beachtung der Polung abhängt. In keinem Fall kann die Erschöpfung einsetzen. der Batterie von Edilkamin oder dem Händler als • Das Produkt mit Strom versorgen. Produktmangel anerkannt werden. Bei schwacher •... -
Seite 19: Status Stand By
GEBRAUCHSANWEISUNG Das Display zeigt die MÖGLICHEN STATUS an, die im Folgenden beschrieben sind: - STATUS OFF Das Gerät ist „deaktiviert“ und erzeugt keine Wärme, nachdem es mit der Taste ON/OFF der Funkfernbedienung manuell oder über einen externen Schaltkontakt (Uhrenthermostat, Telefonsteuerung) ausgeschaltet wurde. - Seite 20 GEBRAUCHSANWEISUNG BEDIENFUNKTIONEN (ÜBER Luftführung FUNKSTEUERUNG) Das Gerät ist mit zwei Ventilatoren ausgestattet, die - ON/OFF in der Steuerungselektronik als Ventilator 1 und 2 - Ein-/Ausschalten bezeichnet sind und auf dem Display in den Positionen - Einstellung in Betriebsart Manuell 1 und 2 (siehe Abbildung) dargestellt werden. •...
- Seite 21 GEBRAUCHSANWEISUNG - Relax-Funktion - Standby Wenn die Standby-Funktion im Automatik- oder Betrieb mit natürlicher Konvektion und automatischer Uhrenthermostat-Modus aktiviert ist, schaltet sich das Leistungsbegrenzung. Gerät bei Erreichen der Solltemperatur aus und bei Diese Funktion ist in allen Betriebsarten aktivierbar: entsprechend abgesunkener Raumtemperatur wieder Automatik, Manuell oder Uhrenthermostat.
- Seite 22 BEDIENUNGSANLEITUNG Uhrenthermostat Es wird folgender Bildschirm angezeigt. Die Anzeige Bei aktivierter Uhrenthermostat-Funktion stellt man dann mit den Tasten „+/-“ bis zum Menüpunkt eine gewünschte Raumtemperatur und ein Zeitintervall „FREIGABE“ (unterstrichen) scrollen. ein, dem die gewünschte Temperatur zugeordnet wird. Um den Uhrenthermostat für 7 Wochentage oder Die Einstellung erfolgt in Schritten, die nicht alle direkt für Tagesprogramme freizugeben („FREIGABE“...
- Seite 23 BEDIENUNGSANLEITUNG Um eine der drei Temperaturen einem Einstellung Temperaturstufen Zeitintervall („EINSTELLEN“ auf Display) in der („TEMP“ auf Display) in der Funktion Uhrenthermostat Funktion Uhrenthermostat zuzuweisen, die Taste „OK“ die Taste „OK“ drücken. Es wird folgender Bildschirm drücken. Es wird folgender Bildschirm angezeigt. angezeigt.
- Seite 24 BEDIENUNGSANLEITUNG Auf der zweiten Bildschirmseite (aufrufbar durch Zur Anzeige/Änderung der Einstellungen Drücken der Taste „OK“ auf der ersten Seite) kann („ÄNDERN“ Display) Funktion man die Uhrzeit für Beginn und Ende des Zeitintervalls Uhrenthermostat die Taste „OK“ drücken. Es wird jeder Temperaturstufe einstellen (T1,T2,T3). folgender Bildschirm angezeigt.
- Seite 25 BEDIENUNGSANLEITUNG Night (verzögerte Aus- und Einschaltung) Pelletbeschickung Bei dieser Funktion schaltet sich das Gerät nach einer Hiermit können Pellets nachgefüllt werden, nachdem wählbaren Zeitdauer ab der Einschaltung der Funktion die Dosierschnecke infolge eines Alarms wegen aus oder ein. Pelletmangels entleert wurde. Sie ist zum Beispiel praktisch, wenn man schlafen geht Nützlich für den Techniker bei der Erstinbetriebnahme.
-
Seite 26: Techniker-Menü
BEDIENUNGSANLEITUNG Datum/Uhrzeit Hinweiston Zum Einstellen des Datums und der aktuellen Uhrzeit. Ermöglicht Aktivierung/Deaktivierung Diese Funktion erscheint, wenn man bei stromversorgtem Hinweistons (Piepton). Ofen die Funkfernbedienung einschaltet, bzw. wenn Zum Aufruf der Funktion im Hauptmenü (siehe den man das entsprechende Menü aufruft. obigen Abschnitt „Menü“) die Taste M drücken. -
Seite 27: Wartung
WARTUNG Vor Wartungsmaßnahmen stets bedenken, das Gerät von der Stromversorgung zu trennen. Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens. EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb. Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie. -
Seite 28: Wöchentliche Wartung
WARTUNG WÖCHENTLICHE WARTUNG • Decke heraus ziehen (3 - Abb. C) und die Reste in den Aschenkasten schütten. Die Decke ist ein Verschleißteil, deshalb haftet der Hersteller nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschieht. -
Seite 29: Jährliche Wartung
Ihren Händler oder Techniker. Die Verwendung nicht originaler Bauteile führt zu Die Rauchabzugsanlage ist in jedem Fall mindestens Gefahren am Gerät und entbindet Edilkamin von einmal jährlich zu reinigen (bitte prüfen Sie, ob in Ihrem jeglicher Haftung für dadurch entstehende Schäden. -
Seite 30: Ratschläge Bei Möglichen Störungen
RATSCHLÄGE BEI MÖGLICHEN STÖRUNGEN Im Falle von Problemen leitet das Gerät automatisch die Abschaltung ein. Auf dem Display wird der Grund angezeigt (siehe unten). Stromversorgung NICHT unterbrechen. Um das Gerät erneut einzuschalten, muss zunächst das Abschaltverfahren durchlaufen und dann die physische Taste der Funksteuerung oder die Taste zum vereinfachten Einschalten gedrückt werden. - Seite 31 Bei geringer Batterieladung erscheint auf dem Display der Funksteuerung das Batteriesymbol. WARTUNG: Nach 2000 Betriebsstunden erscheint auf dem Display das Symbol eines Schraubenschlüssels. Das Gerät funktioniert, aber es ist nötig, eine außerordentliche Wartung durch den zugelassenen Techniker von Edilkamin durchführen zu lassen.
- Seite 32 *942119-DE* w w w . e d i l k a m i n . c o m cod. 942119-DE 11.20/B...
