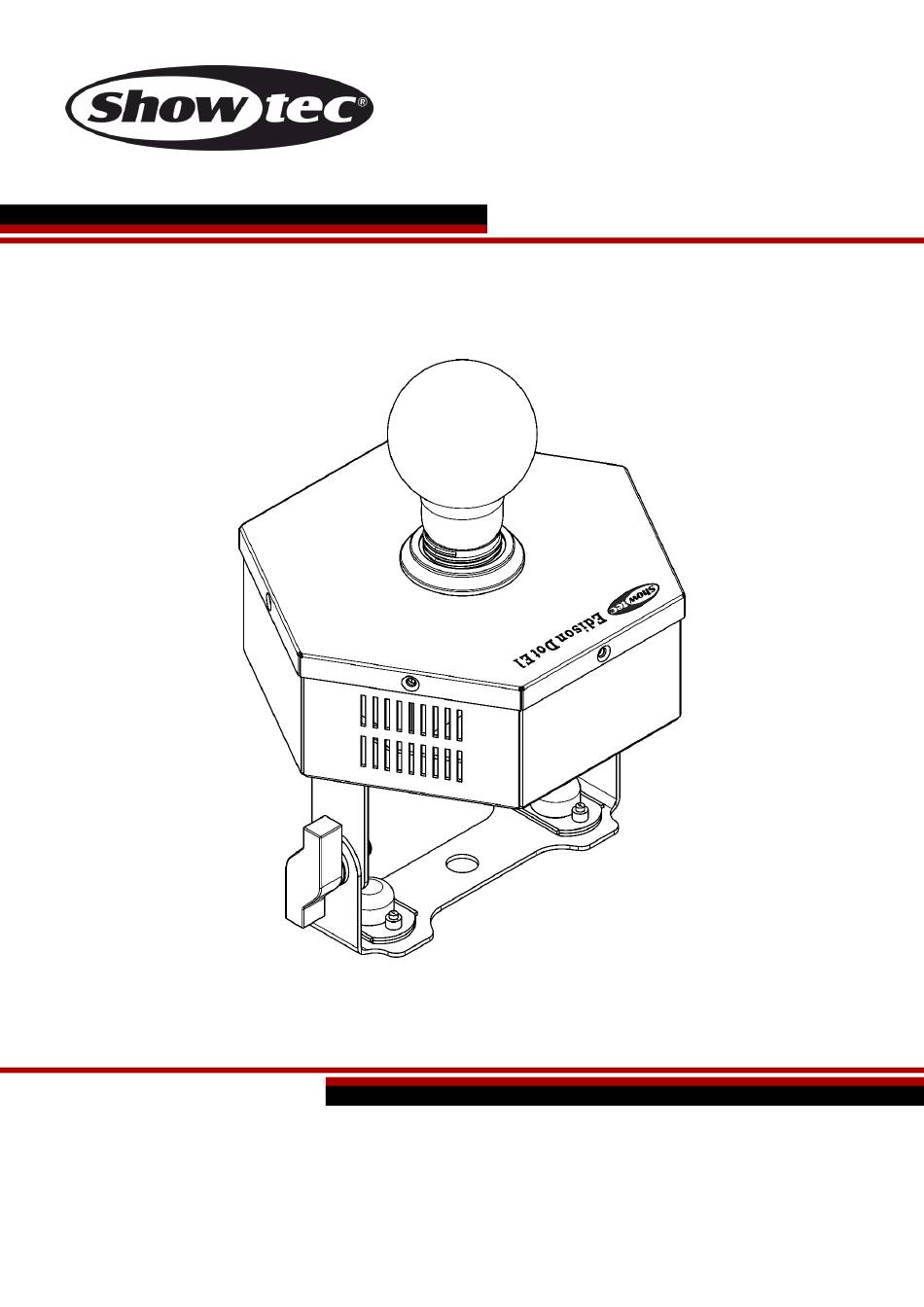

- Seite 1 BENUTZERHANDBUCH DEUTSCH Edison Dot E1 Bestellnummer: 30747 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Edison Dot E1 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Produkts ............................. 7 Vorderseite ..................................7 Zurück ....................................8 Installation ................................... 8 Einrichtung und Betrieb ..............................8 Installation der Lampe .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Edison Dot E1 ● Pro Power Netzkabel (1,3 m) ● Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses Produkt installieren, bedienen und warten, müssen:... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Edison Dot E1 ● Das Gerät fällt unter Schutzklasse I. Deshalb muss es unbedingt mit dem gelbgrünen Kabel geerdet werden. ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● GARANTIE: Ein Jahr ab Kaufdatum. - Seite 6 Edison Dot E1 Der Edison kann mit Schnellverschlüssen und einer Schelle an einem beliebigen Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
-
Seite 7: Rückgabe
Edison Dot E1 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Produkts
Edison Dot E1 Beschreibung des Produkts Funktionen Der Edison Dot E1 ist ein Effektstrahler mit hoher Leistung. Eingangsspannung: 230 V AC, 50 Hz ● Leistungsaufnahme: 30 W ● Lichtquelle: 1x LED-Lampe (nicht im Lieferumfang enthalten); ausschließlich dimmbare LED-Lampen verwenden. ●... -
Seite 9: Zurück
15) Erde Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Edison Dot E1. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Installation Der Lampe
Edison Dot E1 Installation der Lampe Sie können den Edison Dot E1 von Showtec mit folgenden LED-Lampen verwenden: 83260 – LED Filament Lampe E27 (4 W) 83275 – LED Filament Lampe BT180 (6 W) 83261 – LED Filament Lampe E27 (5 W) 83276 –... -
Seite 11: Steuerungsmodi
Edison Dot E1 Steuerungsmodi Es gibt 5 Modi: ● Auto ● Manuell ● Musiktaktung ● Master/Slave ● DMX-512 (1CH) Ein Edison (Auto und manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Edisons (Dmx-Steuerung)
Edison Dot E1 Mehrere Edisons (DMX-Steuerung) 01) Befestigen Sie den Scheinwerfer an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Fläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 13: Verbinden Der Geräte
Edison Dot E1 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Edison Dot E1 Der Edison Dot E1 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Edison Dot E1 Menü-Übersicht Hauptmenü-Optionen Beim Hochfahren zeigt das Gerät die aktuelle Softwareversion an Nach 10 Sekunden wird auf dem Display das Hauptmenü angezeigt. Betriebsmodus DMX Fail Zurücksetzen DMX-Adresszuweisung 1. Betriebsmodus In diesem Menü können Sie den gewünschten Betriebsmodus einstellen. -
Seite 16: Dmx-Modus
Edison Dot E1 1.1. DMX-Modus In diesem Menü können Sie den Edison mit einem DMX-Controller ansteuern. 1.2. Musiktaktung In diesem Menü reagiert das Gerät auf den Rhythmus der Musik. 01) Wählen Sie mit UP/DOWN eines der 16 musikgetakteten Programme aus. -
Seite 17: Dmx-Adresszuweisung
Edison Dot E1 4. DMX-Adresszuweisung In diesem Menü können Sie die DMX-Adresse zuweisen. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. 03) Wählen Sie mit UP/DOWN die gewünschte Adresse aus. Der Einstellungsbereich reicht von 001 bis 512. -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Edison Dot E1 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 19: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Edison Dot E1 Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät eingeschaltet Scheinwerfer ist und dass die Kabel angeschlossen sind. funktionieren Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung. überhaupt nicht.
-
Seite 21: Technische Daten
Edison Dot E1 Technische Daten Modell: Showtec Edison Dot E1 Eingangsspannung: 230 V AC, 50 Hz Leistungsaufnahme: 30 W Sicherung: T1AL/250V Abmessungen: 185 x 160 x 168 mm (LxBxH) Gewicht: 1,4 kg Elektromechanische Effekte: Lichtquelle: 1x LED-Lampe (nicht im Lieferumfang enthalten);... -
Seite 22: Abmessungen
Edison Dot E1 Abmessungen Bestellnummer: 30747... -
Seite 23: Notizen
Edison Dot E1 Notizen Bestellnummer: 30747... - Seite 24 Edison Dot E1 Bestellnummer: 30747...
- Seite 25 Edison Dot E1 Bestellnummer: 30747...
- Seite 26 ©2019 Showtec...
