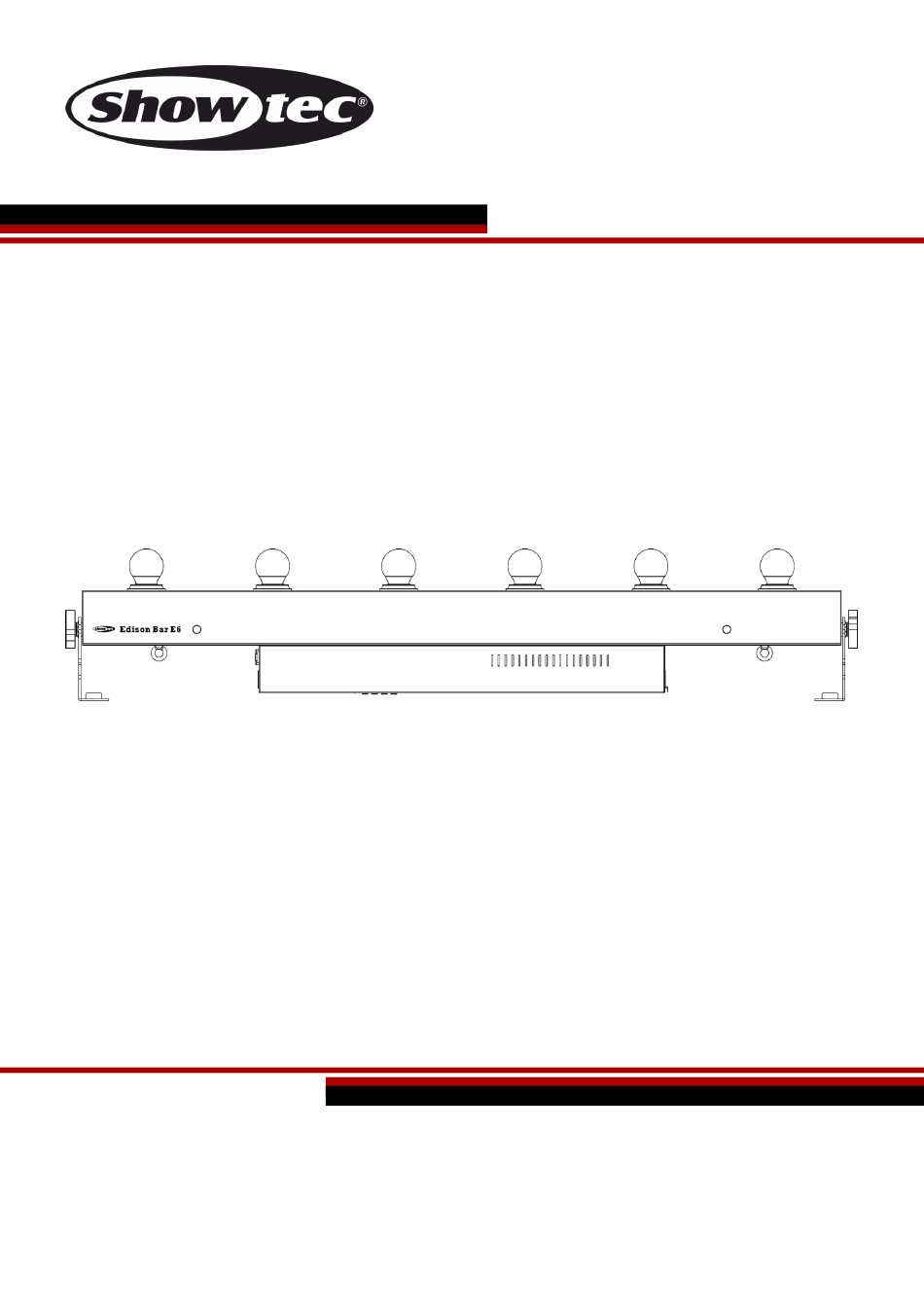

- Seite 1 BENUTZERHANDBUCH DEUTSCH Edison Bar E6 Bestellnummer: 30749 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Edison Bar E6 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Montage ..................................4 Rückgabe ..................................6 Reklamationen ................................6 Beschreibung des Geräts ..............................7 Vorderseite ..................................7 Zurück ....................................8 Installation ................................... 8 Einrichtung und Betrieb ..............................9 Installation der Lampe .............................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: ● Showtec Edison Bar E6 ● Pro Power Netzkabel (1,3 m) ●... - Seite 4 ● Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren Showtec-Händler. ● Nur für die Verwendung durch Erwachsene geeignet. Das Gerät muss außerhalb der Reichweite von Kindern installiert werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
Edison Bar E6 ● Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. bearbeitet werden. ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. - Seite 6 Edison Bar E6 Der Edison kann auf dem Boden einer flachen Bühne positioniert werden oder mit Schnellverschlüssen an einem Traversenrahmen befestigt werden. Die unsachgemäße Installation des Produkts kann zu schweren Verletzungen und/oder Sachschäden führen! Netzanschlüsse Schließen Sie das Gerät mit dem Netzkabel an das Stromnetz an.
-
Seite 7: Rückgabe
Edison Bar E6 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. -
Seite 8: Beschreibung Des Geräts

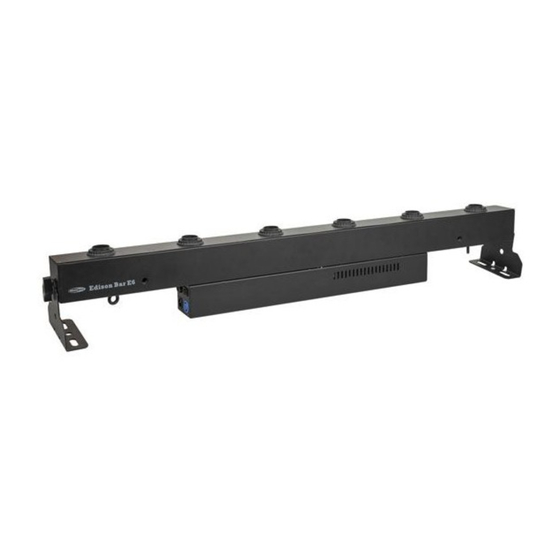

Edison Bar E6 Beschreibung des Geräts Funktionen Der Edison Bar E6 ist ein Effektstrahler mit hoher Leistung. ● Eingangsspannung: 230 V AC, 50 Hz ● Leistungsaufnahme: 130 W ● Lichtquelle: 6x LED-Lampe (nicht im Lieferumfang enthalten); ausschließlich dimmbare LED-Lampen verwenden. -
Seite 9: Zurück
16) Sicherheitsring Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem Edison Bar E6. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Schließen Sie das System erst an das Stromnetz an, wenn alle Geräte korrekt angebracht und angeschlossen sind. -
Seite 10: Einrichtung Und Betrieb
Netzspannung von 230 V angeschlossen werden und umgekehrt. Schließen Sie das Gerät an das Stromnetz an. Installation der Lampe Sie können den Edison Bar E6 von Showtec mit folgenden LED-Lampen verwenden: 83260 – LED Filament Lampe E27 (4 W) 83275 –... -
Seite 11: Steuerungsmodi
Edison Bar E6 Steuerungsmodi Es gibt 5 Modi: ● Auto ● Manuell ● Musiktaktung ● Master/Slave ● DMX-512 (1CH, 6CH) Ein Edison (Auto und manuell) 01) Bringen Sie das Effektlicht an einem stabilen Traversenrahmen an. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. -
Seite 12: Mehrere Edisons (Dmx-Steuerung)
Edison Bar E6 Mehrere Edisons (DMX-Steuerung) 01) Befestigen Sie den Scheinwerfer an einem stabilen Traversenrahmen oder stellen Sie ihn auf eine ebene Fläche. Lassen Sie mindestens 0,5 m Freiraum auf allen Seiten, um die Luftzirkulation zu gewährleisten. 02) Verwenden Sie immer ein Sicherheitskabel (Bestellnr. 70140/70141). -
Seite 13: Verbinden Der Geräte
Edison Bar E6 Verbinden der Geräte Wenn Sie Licht-Shows mit einem oder mehreren Geräten mit einem DMX-512-Controller steuern oder synchronisierte Shows mit zwei oder mehreren Geräten im Master/Slave-Betriebsmodus abspielen wollen, müssen Sie eine serielle Datenübertragungsleitung verwenden. Die Gesamtanzahl der von allen Geräten benötigten Kanäle legt die Zahl der Geräte fest, die die Datenübertragungsleitung unterstützen kann. -
Seite 14: Bedienfeld
Edison Bar E6 Der Edison Bar E6 kann im Kontrollmodus mit einem Controller gesteuert oder im selbstständigen Modus ohne Controller betrieben werden. Bedienfeld A) LCD-Display MENU-Taste C) UP-Taste D) DOWN-Taste ENTER-Taste Abb. 06 Kontrollmodus Den Geräten werden individuelle Adressen an einer Datenübertragungsleitung zugewiesen, die mit einem Controller verbunden ist. -
Seite 15: Menü-Übersicht
Edison Bar E6 Menü-Übersicht Hauptmenü-Optionen Beim Hochfahren zeigt das Gerät die aktuelle Softwareversion an Nach 10 Sekunden wird auf dem Display das Hauptmenü angezeigt. Betriebsmodus Pixelumkehr DMX Fail Zurücksetzen DMX-Adresszuweisung 1. Betriebsmodus In diesem Menü können Sie den gewünschten Betriebsmodus einstellen. -
Seite 16: Musiktaktung
Edison Bar E6 In diesem Menü können Sie den gewünschten Kanal-Modus auswählen und den Edison mit einem DMX- Controller ansteuern. 01) Wählen Sie mit UP/DOWN einen der folgenden 2 Kanalmodi aus: 1 Kanal 6 Kanäle 02) Drücken Sie zur Bestätigung ENTER. -
Seite 17: Dmx Fail
Edison Bar E6 3. DMX Fail In diesem Menü können Sie festlegen, wie das Gerät im Fall eines DMX-Signalfehlers reagieren soll. 01) Drücken Sie im Hauptmenü wiederholt auf MENU, bis auf dem Display angezeigt wird. 02) Drücken Sie ENTER, um das Menü zu öffnen. -
Seite 18: Wartung
04) Netzkabel müssen unbeschädigt sein und dürfen keine Anzeichen von Materialermüdung aufweisen. Der Edison Bar E6 ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Falls das Gerät nicht regelmäßig gereinigt wird, verringert sich seine Ausgabeleistung mit der Zeit erheblich. -
Seite 19: Fehlersuche
05) Wenn Sie die Ursache des Problems nicht ausfindig machen können, öffnen Sie auf keinen Fall das Gerät, da es Schaden nehmen könnte und die Garantie erlischt. 06) Geben Sie das Gerät an Ihren Showtec-Händler zurück. Keine Reaktion auf DMX-Signale Die Fehlerquellen könnten das DMX-Kabel oder die Anschlussteile, ein defekter Controller oder eine... - Seite 20 Edison Bar E6 Problem Mögliche Ursache(n) Lösung Einer oder mehrere Das Gerät erhält keinen Strom. ● Überprüfen Sie, ob das Gerät Scheinwerfer eingeschaltet ist und dass die Kabel funktionieren angeschlossen sind. überhaupt nicht. Hauptsicherung durchgebrannt. ● Ersetzen Sie die Sicherung.
-
Seite 21: Technische Daten
Edison Bar E6 Technische Daten Modell: Showtec Edison Bar E6 Eingangsspannung: 230 V AC, 50 Hz Leistungsaufnahme: 130 W Sicherung: T2AL/250 V Abmessungen: 1041 x 135 x 170 mm (LxBxH) Gewicht: 5 kg Elektromechanische Effekte: Lichtquelle: 6x LED-Lampen (nicht im Lieferumfang enthalten) Verwenden Sie ausschließlich dimmbare LED-... -
Seite 22: Abmessungen
Edison Bar E6 Abmessungen Bestellnummer: 30749... -
Seite 23: Notizen
Edison Bar E6 Notizen Bestellnummer: 30749... - Seite 24 Edison Bar E6 Bestellnummer: 30749...
- Seite 25 ©2019 Showtec...
