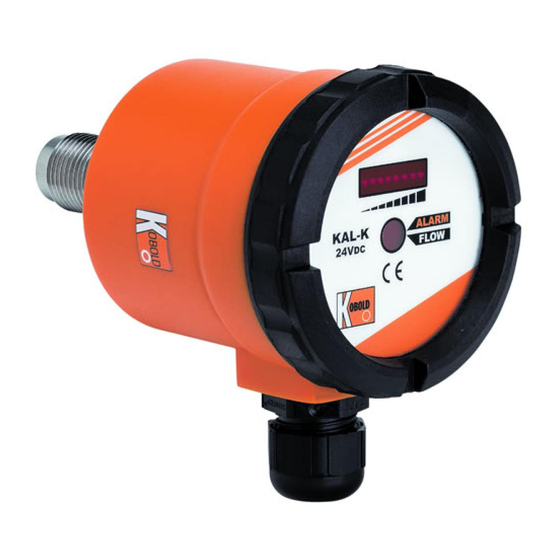

Kobold KAL-A Bedienungsanleitung
Elektronischer strömungsmesser/-wächter
Inhaltsverzeichnis
Inhaltsverzeichnis
Verwandte Anleitungen für Kobold KAL-A
Inhaltszusammenfassung für Kobold KAL-A

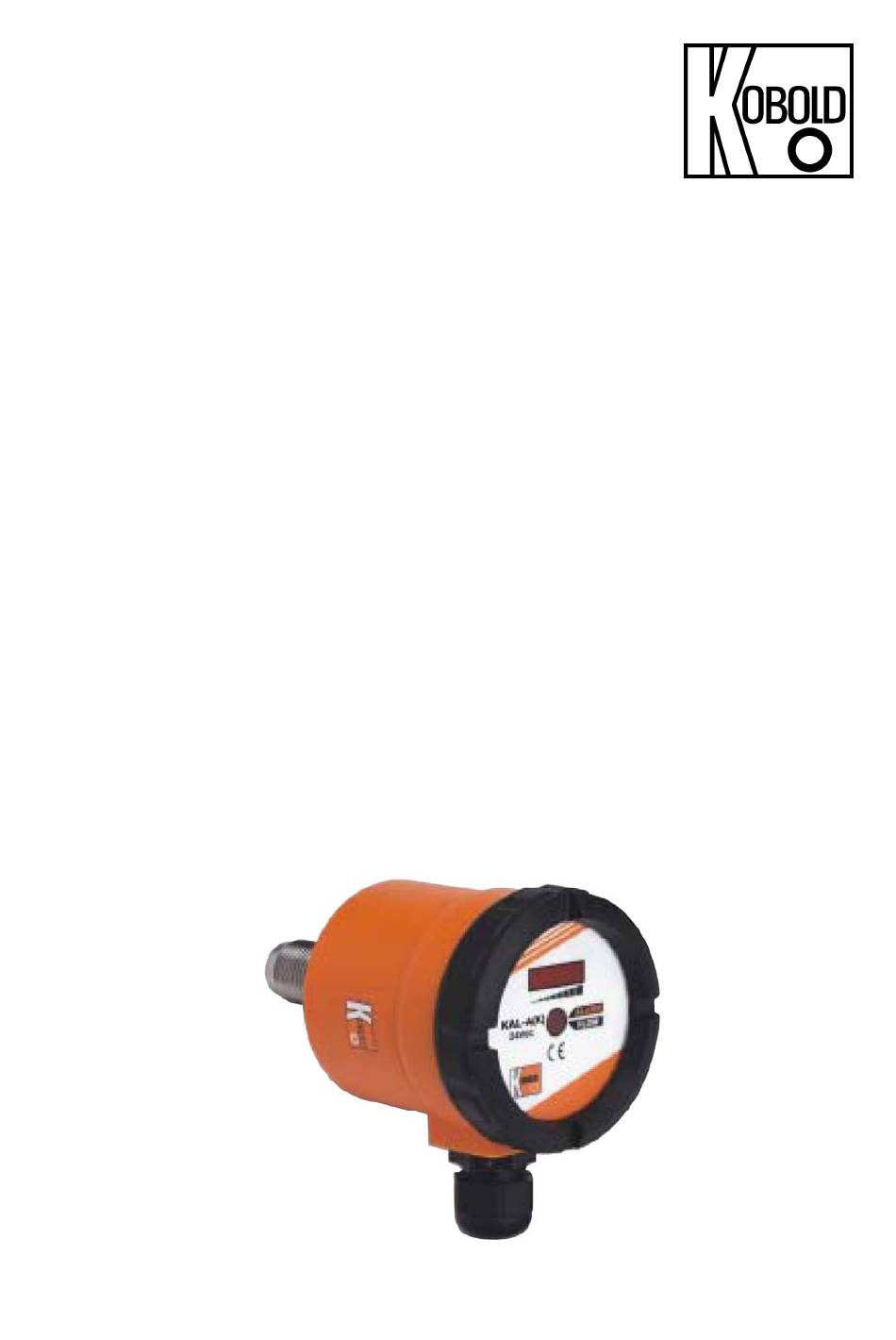

- Seite 1 Bedienungsanleitung für Elektronischer Strömungsmesser / -wächter Kompaktversion Typ: KAL-A KAL-AK...
-
Seite 2: Inhaltsverzeichnis
Abmessungen ..................... 14 3A-Zertifikat 28-05 ..................15 EU-Konformitätserklärung ................16 Herstellung und Vertrieb durch: Kobold Messring GmbH Nordring 22-24 D-65719 Hofheim Tel.: +49 (0)6192-2990 Fax: +49(0)6192-23398 E-Mail: info.de@kobold.com Internet: www.kobold.com Seite 2 KAL-A(K) K10/0322... -
Seite 3: Hinweis
Die Geräte dürfen nur von Personen benutzt, gewartet und instandgesetzt werden, die mit der Bedienungsanleitung und den geltenden Vorschriften über Arbeitssicherheit und Unfallverhütung vertraut sind. Beim Einsatz in Maschinen darf der KAL-A erst dann in Betrieb genommen werden, wenn die Maschine der EG-Maschinenrichtlinie 2006/42/EG entspricht. 3. Kontrolle der Geräte Die Geräte werden vor dem Versand kontrolliert und in einwandfreiem Zustand... -
Seite 4: Arbeitsweise
Eine LED-Balkenanzeige zeigt den aktuellen Strömungswert und den eingestell- ten Schaltpunkt (KAL-AK) durch blinken der jeweiligen LED an. Sensor Die Typen KAL-A und KAL-AK bestehen aus einem Sensor mit Auswerteelekt- ronik Das Gerät darf nur für wässrige Medien eingesetzt werden, gegenüber denen das Material des Fühlergehäuses beständig ist. -
Seite 5: Mechanischer Anschluss
Einzeladern entsprechend ihrer Funktion an die Klemmleiste anschließen. Es ist darauf zu achten, dass während des Anschließens keine Spannung anliegt! Achtung! beim Anlegen der Betriebsspannung darf die SET-Taste nicht dauerbetätigt werden. Betriebsspannung (24 VDC ± 20 %) anlegen. (siehe Technische Daten) KAL-A(K) K10/0322 Seite 5... - Seite 6 Wenn die Strömungsgeschwindigkeit gerade den Wert des eingestellten Schaltpunktes erreicht hat, blinkt die LED auf die der Schaltpunkt eingestellt ist schneller. DUO-LED (KAL-A) grüne DUO-LED: Versorgungsspannung liegt an. blinkende grüne DUO-LED: Gerät ist im Kalibriermodus blinkende rote DUO-LED: Fehlermeldung (Bitte prüfen Sie, ob die Temperatur der Flüssigkeit innerhalb der erlaubten Werte liegt.
-
Seite 7: Ausgang Npn/Pnp
ändert sich die Position der Blink-LED auf der LED-Kette. Schiebeschalter für Ausgangsart Mit dem Schiebeschalter wird die Ausgangsart PNP/NPN eingestellt. Diese Einstellung erfolgt werkseitig und muss unter normalen Bedingungen nicht mehr verändert werden. Schalterstellung rechts: PNP-Ausgang Schalterstellung links: NPN-Ausgang KAL-A(K) K10/0322 Seite 7... -
Seite 8: Ausgang
Der maximale Ausgangsstrom beträgt 400 mA. Der Bezugspunkt des NPN-Ausgangs ist +24 VDC. PNP-Ausgang Der PNP-Halbleiterausgang schaltet +24 VDC durch, oder ist hochohmig. Der maximale Ausgangsstrom beträgt 400 mA. Der Bezugspunkt des PNP-Ausgangs ist GND (GROUND = 0 VDC) Seite 8 KAL-A(K) K10/0322... -
Seite 9: Inbetriebnahme
Veränderungen vorgenommen werden (Potentiometerstellung etc.). Wenn die Blinkphase beendet ist, wurde der Nullströmungsabgleich erfolgreich durchgeführt. Das Gerät schaltet nun automatisch in den Messmodus um und muss Nullströmung anzeigen, das Leuchtband (LED-Kette) ist aus, nur die Schwellwert-LED blinkt. KAL-A(K) K10/0322 Seite 9... - Seite 10 Der Abgleich ist damit beendet, er kann aber beliebig oft wiederholt werden. c) Messmodus Nach dem Abgleich befindet sich der Strömungsmesser wieder im Messmodus. Die Strömung wird ständig gemessen und der Istwert der Strömungsge- schwindigkeit wird als Stromsignal und Leuchtband auf der LED-Kette angezeigt. Seite 10 KAL-A(K) K10/0322...
- Seite 11 Istwert > Sollwert Flow-Zustand (ideale Verhältnisse) Leuchtband Istwert Dieser Zustand sollte angestrebt werden. Duo-LED leuchtet grün Ist die Schaltpunkteinstellung abgeschlossen, kann der Deckel wieder aufge- schraubt werden. KAL-A(K) K10/0322 Seite 11...
-
Seite 12: Wartung
11. Fehlermeldungen Das eigentliche Sensorelement wird von der Auswerteelektronik auf Kurzschluss und Unterbrechung überwacht. Sollte ein Fehler vorliegen, wird dies mit rotem Blinklicht der DUO-LED und gleichzeitigem blinken der LED-Kette angezeigt. (=> KOBOLD Service) 12. Technische Daten Gehäusewerkstoff: glasfaserverstärktes Polyamid Fühlerwerkstoff:... -
Seite 13: Bestelldaten
Schließer ¼“ NPT KAL-AK5308AS KAL-AK5408AS ST = Stecker NPN/PNP M12x1 ½“ NPT KAL-AK5315AS KAL-AK5415AS ¾“ NPT KAL-AK5320AS KAL-AK5420AS umschaltbar Kabelver- ® Tri-Clamp , DIN 32676 KAL-7340SP schraubung ½“ NPT Sechskant aus Edelstahl 1.4301 aus Edelstahl 1.4404 KAL-A(K) K10/0322 Seite 13... -
Seite 14: Abmessungen
KAL-A(K) 14. Abmessungen KAL-K..., KAL-A(K).. A (mm) C (mm) D (mm) G ¼ G ½ G ¾ M12x1 ¼ NPT ½ NPT ¾ NPT KAL-.. Sensor A (mm) C (mm) D (mm) M12x1 SW 19 G ¼ SW 19 G ½... -
Seite 15: A-Zertifikat 28-05
KAL-A(K) 15. 3A-Zertifikat 28-05 KAL-A(K) K10/0322 Seite 15... -
Seite 16: Eu-Konformitätserklärung
KAL-A(K) 16. EU-Konformitätserklärung Wir, Kobold-Messring GmbH, Hofheim-Ts., Bundesrepublik-Deutschland, erklären, dass das Produkt KAL-A Elektronischer Strömungsmesser KAL-AK Elektronischer Strömungsmesser und –wächter mit den unten angeführten Normen übereinstimmt: EN 61000-6-3:2011-09 Elektromagnetische Verträglichkeit (EMV) - Teil 6-3: Fachgrundnormen - Störaussendung für Wohnbereich, Geschäfts- und Gewerbebereiche sowie...
