- Seite 1 CO 041 S-DIAS Stromausgangsmodul Erstellungsdatum: 29.05.2018 Versionsdatum: 28.05.2020 Artikelnummer: 20-030-041-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Stromausgangsmodul

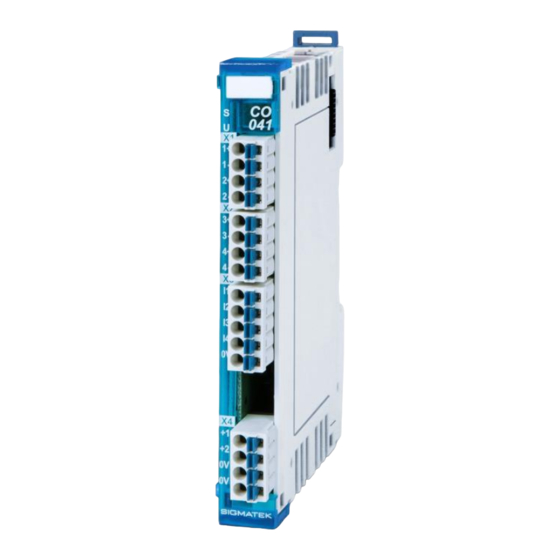

CO 041 mit 4 stromgesteuerte Ausgänge / Impulsausgänge 4 digitale Eingänge +5 V Das S-DIAS Stromausgangsmodul CO 041 dient zum gleichzeitigen Betrieb von vier Ventilen an Versorgungsspannungen von 18-55 Volt, einem maximalen Haltestrom von 1 A und einem maximalen Anzugsstrom von 3,5 A. Um ein gutes, dynamisches Verhalten des Ventils zu gewährleisten, ist der Einschaltstrom und der Absenkstrom... -
Seite 4: Inhaltsverzeichnis
CO 041 S-DIAS STROMAUSGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation stromgeregelte PWM Ausgänge ......4 Spezifikation Impulsausgänge ............ 6 Spezifikation digitale Eingänge ........... 8 Stand-Alone-Betriebsmodus ............8 Elektrische Anforderungen............9 Sonstiges ..................11 Umgebungsbedingungen ............11 Mechanische Abmessungen ..........12 Anschlussbelegung ...............13 Status LEDs ................. - Seite 5 S-DIAS STROMAUSGANGSMODUL CO 041 Adressierung ................. 21 Änderungen der Dokumentation ..........25 28.05.2020 Seite 3...
-
Seite 6: Technische Daten
CO 041 S-DIAS STROMAUSGANGSMODUL Technische Daten Spezifikation stromgeregelte PWM Ausgänge Anzahl Ausführung plus-schaltend (stromgeregelt) Kurzschlussfest Maximaler Einschaltstrom/Kanal 3,5 A (entspricht Sollwertvorgabe Einschaltstrom 100 %) Minimaler Einschaltstrom/Kanal 0,30 A (entspricht Sollwertvorgabe Einschaltstrom 8,5 %) Maximaler Haltestrom/Kanal 1,35 A (entspricht Sollwertvorgabe Einschaltstrom 100 %) -
Seite 7: Stromgesteuerter Pwm Ausgang - Schaltschema
S-DIAS STROMAUSGANGSMODUL CO 041 Stromgesteuerter PWM Ausgang – Schaltschema Einschaltstrom Haltestrom Haltestromperiodendauer Spitzenwert Haltestrom Mittelwert SDIAS Sync Einschaltverzögerung Ausschaltverzögerung (Ausschalten im n-ten Zyklus) Ausschaltverzögerung (Ausschalten im selben Zyklus) 28.05.2020 Seite 5... -
Seite 8: Spezifikation Impulsausgänge
CO 041 S-DIAS STROMAUSGANGSMODUL Spezifikation Impulsausgänge Anzahl Ausführung Push-Pull (spannungsgesteuert) Kurzschlussfest Maximaler Strom/Kanal 1,0 A Maximaler Summenstrom pro 2,0 A Versorgungsgruppe (+UV1/+UV2) Min. Einschaltzeit 50 µs Einschaltverzögerung softwareseitig einstellbar in 1 µs Schritten von 0-32767 Ausschaltverzögerung softwareseitig einstellbar in 1 µs Schritten von 0-32767 Hardwareseitige <... - Seite 9 S-DIAS STROMAUSGANGSMODUL CO 041 Impulsausgang – Schaltschema +UVx SDIAS Sync Einschaltverzögerung Ausschaltverzögerung (Ausschalten im n-ten Zyklus) Ausschaltverzögerung (Ausschalten im selben Zyklus) 28.05.2020 Seite 7...
-
Seite 10: Spezifikation Digitale Eingänge
1,5 mA bei +5 V Eingangsverzögerung typisch 100 µs Statusanzeige 4x LED (grün) Stand-Alone-Betriebsmodus Für den Betrieb im Stand-Alone-Betriebsmodus muss das Modul einmal an einer SIGMATEK CPU angeschlossen und mittels Hardware-Klasse konfiguriert werden. Durch Konfiguration werden Werte für Einschaltstrom, Haltestrom Haltestromperiodendauer für den Stand-Alone-Betriebsmodus remanent im Modul... -
Seite 11: Elektrische Anforderungen
S-DIAS STROMAUSGANGSMODUL CO 041 Elektrische Anforderungen Ventil-Versorgungsspannungen 18-55 V +UV/1-2 Stromaufnahme Ventil- entspricht der Last der Ventilausgänge Versorgungsspannungen +UV/1-2 Versorgung vom S-DIAS-Bus +24 V Stromaufnahme vom S-DIAS- typisch 35 mA maximal 50 mA Bus (+24 V-Versorgung) bei Betrieb aller Ventile Hinweise Spannungsripple Ventilversorgung Um eine ordnungsgemäße Funktion des Moduls zu gewährleisten, ist darauf zu... - Seite 12 CO 041 S-DIAS STROMAUSGANGSMODUL Seite 10 28.05.2020...
-
Seite 13: Sonstiges
S-DIAS STROMAUSGANGSMODUL CO 041 Sonstiges Artikelnummer 20-030-041 Hardwareversion Normung Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +55 °C Luftfeuchtigkeit 0-95 %, nicht kondensierend Betriebsbedingungen Verschmutzungsgrad 2 Höhe bis zu 2000 m EMV-Störfestigkeit nach EN 61000-6-2 (Industriebereich) EMV-Störaussendung nach EN 61000-6-4 (Industriebereich) -
Seite 14: Mechanische Abmessungen
CO 041 S-DIAS STROMAUSGANGSMODUL Mechanische Abmessungen Seite 12 28.05.2020... -
Seite 15: Anschlussbelegung
S-DIAS STROMAUSGANGSMODUL CO 041 Anschlussbelegung Die der GND-Versorgung (X4: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines GND-Pins (Pin 3 oder Pin 4) erforderlich. Die gebrückten Anschlüsse dürfen zum Weiterschleifen der +24 V- Versorgung und der GND-Versorgung verwendet werden. -
Seite 16: Status Leds
CO 041 S-DIAS STROMAUSGANGSMODUL Status LEDs Modul Status grün Modul aktiv Keine Versorgung vorhanden BLINKT (5 Hz) Keine Kommunikation / Stand-Alone Modus User gelb Von Applikation einstellbar (z.B. kann die LED des Moduls über die Visualisierung blinkend eingestellt werden um die Modulfindung im Schaltschrank zu... -
Seite 17: Beschriftungsfeld
S-DIAS STROMAUSGANGSMODUL CO 041 Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 28.05.2020 Seite 15... -
Seite 18: Ausgangsschema
CO 041 S-DIAS STROMAUSGANGSMODUL Ausgangsschema 3.4.1 Verwendung als stromgesteuerter PWM-Ausgang zur direkten Ventilansteuerung 3.4.2 Verwendung als Impulsausgang zur Ansteuerung einer Ventilansteuerelektronik Seite 16 28.05.2020... -
Seite 19: Verdrahtung
S-DIAS STROMAUSGANGSMODUL CO 041 Verdrahtung Anschlussbeispiel 28.05.2020 Seite 17... -
Seite 20: Hinweise
CO 041 S-DIAS STROMAUSGANGSMODUL Hinweise Folgende Richtlinien sind zu beachten: • Die Hutschiene muss eine ordentliche Masseverbindung aufweisen. • Die Schirmung ist auf einer Schirmungssammelschiene anzulegen. • Vermeiden von Parallelführung der Eingangsleitungen mit Laststromkreisen • Zur Verdrahtung der digitalen Eingänge ist ein geschirmtes Kabel zu verwenden. Der Schirm ist so nah wie möglich vor dem Modul aufzulegen. -
Seite 21: Montage
S-DIAS STROMAUSGANGSMODUL CO 041 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 22 CO 041 S-DIAS STROMAUSGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) ϑ … zulässige Umgebungstemperatur in °C (°F) Seite 20 28.05.2020...
-
Seite 23: Adressierung
S-DIAS STROMAUSGANGSMODUL CO 041 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) PDO Schreiben (bis zu 32 Byte) Programmierbarer Ausgang 1 Step Frequency Register 0000 r/w32 Frequency of one step in 64-micro steps 00000000 (Internal signal is 21Bit) Start-Zeit 1 Bit 14..0: Start-Zeit... - Seite 24 CO 041 S-DIAS STROMAUSGANGSMODUL 001C r16/w16 Start-Zeit 2 0000 001E r16/w16 Stopp-Zeit 2 0000 0020 Reserve 0..0 SDO1 Daten mit 26 Byte Programmierbarer Ausgang 1 0030 Flash Halte-Zeit-Periode [µs] (min. 2) Programmierbarer Ausgang 2 0032 Flash Halte-Zeit-Periode [µs] (min. 2)
- Seite 25 S-DIAS STROMAUSGANGSMODUL CO 041 009E Reserve 0..0 MicroBlaze Debugging und Scratch Pad 00E0 0..0 (KEINE Schreibberechtigung) 00F0 Reserve 0..0 MicroBlaze Status Register Bit 0: Abgleichdaten konnten nicht gelesen werden Bit 1: Abgleichdaten CRC ungültig Bit 2: Reserve 00FF Bit 3: MicroBlaze betriebsbereit (1 = Operational) Bit 4: Daten Ausgang 1 ungültig...
- Seite 26 CO 041 S-DIAS STROMAUSGANGSMODUL Strom-Schwellen Register Bit 0: Ventil 1 Obere Schwelle erreicht Bit 1: Ventil 2 Obere Schwelle erreicht Bit 2: Ventil 3 Obere Schwelle erreicht 0106 Bit 3: Ventil 4 Obere Schwelle erreicht Bit 4: Ventil 1 Untere Schwelle erreicht...
-
Seite 27: Änderungen Der Dokumentation
S-DIAS STROMAUSGANGSMODUL CO 041 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 18.06.2018 1.1 Spezifikation Tabelle und Fußnoten erweitert stromgeregelte PWM Ausgänge 20.09.2018 3 Anschlussbelegung Merksatz hinzugefügt 14.11.2019 7 Unterstützte Zykluszeiten Kapitel hinzugefügt 28.02.2020 7 Unterstützte Zykluszeiten Text angepasst 28.05.2020... - Seite 28 CO 041 S-DIAS STROMAUSGANGSMODUL Seite 26 28.05.2020...
