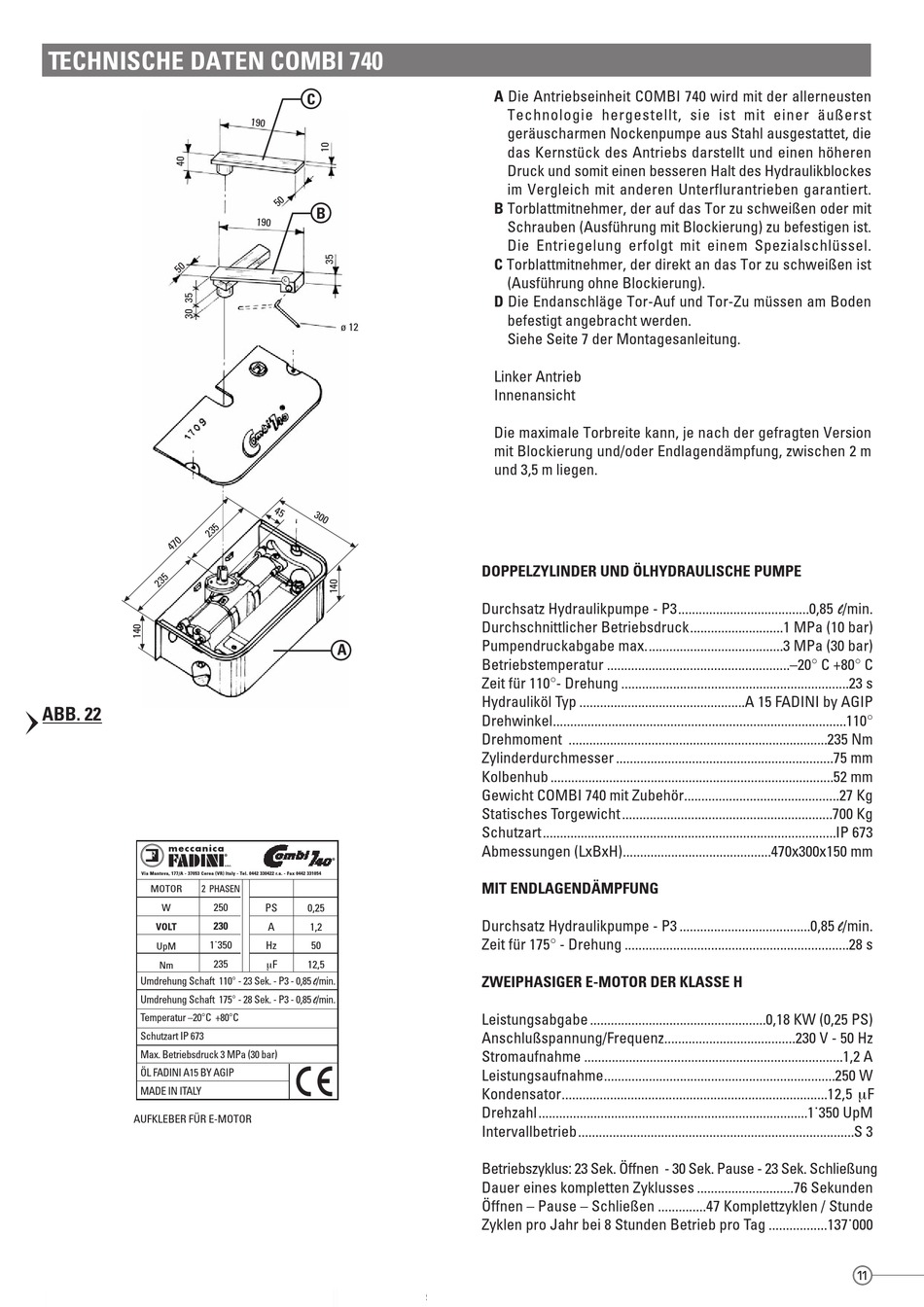

TECHNISCHE DATEN COMBI 740
ABB. 22
Via Mantova, 177/A - 37053 Cerea (VR) Italy - Tel. 0442 330422 r.a. - Fax 0442 331054
MOTOR
2 PHASEN
250
W
230
VOLT
1˙350
UpM
235
Nm
Umdrehung Schaft 110° - 23 Sek. - P3 - 0,85 l/min.
Umdrehung Schaft 175° - 28 Sek. - P3 - 0,85 l/min.
Temperatur –20°C +80°C
Schutzart IP 673
Max. Betriebsdruck 3 MPa (30 bar)
ÖL FADINI A15 BY AGIP
MADE IN ITALY
AUFKLEBER FÜR E-MOTOR
C
B
ø 12
A
®
®
s.n.c.
PS
0,25
A
1,2
Hz
50
µF
12,5
A Die Antriebseinheit COMBI 740 wird mit der allerneusten
Technologie hergestellt, sie ist mit einer äußerst
geräuscharmen Nockenpumpe aus Stahl ausgestattet, die
das Kernstück des Antriebs darstellt und einen höheren
Druck und somit einen besseren Halt des Hydraulikblockes
im Vergleich mit anderen Unterflurantrieben garantiert.
B Torblattmitnehmer, der auf das Tor zu schweißen oder mit
Schrauben (Ausführung mit Blockierung) zu befestigen ist.
Die Entriegelung erfolgt mit einem Spezialschlüssel.
C Torblattmitnehmer, der direkt an das Tor zu schweißen ist
(Ausführung ohne Blockierung).
D Die Endanschläge Tor-Auf und Tor-Zu müssen am Boden
befestigt angebracht werden.
Siehe Seite 7 der Montagesanleitung.
Linker Antrieb
Innenansicht
Die maximale Torbreite kann, je nach der gefragten Version
mit Blockierung und/oder Endlagendämpfung, zwischen 2 m
und 3,5 m liegen.
DOPPELZYLINDER UND ÖLHYDRAULISCHE PUMPE
Durchsatz Hydraulikpumpe - P3......................................0,85 l/min.
Durchschnittlicher Betriebsdruck...........................1 MPa (10 bar)
Pumpendruckabgabe max........................................3 MPa (30 bar)
Betriebstemperatur .....................................................–20° C +80° C
Zeit für 110°- Drehung ..................................................................23 s
Hydrauliköl Typ ................................................A 15 FADINI by AGIP
Drehwinkel.....................................................................................110°
Drehmoment ...........................................................................235 Nm
Zylinderdurchmesser ...............................................................75 mm
Kolbenhub ..................................................................................52 mm
Gewicht COMBI 740 mit Zubehör.............................................27 Kg
Statisches Torgewicht .............................................................700 Kg
Schutzart.....................................................................................IP 673
Abmessungen (LxBxH)...........................................470x300x150 mm
MIT ENDLAGENDÄMPFUNG
Durchsatz Hydraulikpumpe - P3 ......................................0,85 l/min.
Zeit für 175° - Drehung .................................................................28 s
ZWEIPHASIGER E-MOTOR DER KLASSE H
Leistungsabgabe ...................................................0,18 KW (0,25 PS)
Anschlußspannung/Frequenz......................................230 V - 50 Hz
Stromaufnahme ...........................................................................1,2 A
Leistungsaufnahme...................................................................250 W
Kondensator.............................................................................12,5 µF
Drehzahl..............................................................................1˙350 UpM
Intervallbetrieb................................................................................S 3
Betriebszyklus: 23 Sek. Öffnen - 30 Sek. Pause - 23 Sek. Schließung
Dauer eines kompletten Zyklusses ............................76 Sekunden
Öffnen – Pause – Schließen ..............47 Komplettzyklen / Stunde
Zyklen pro Jahr bei 8 Stunden Betrieb pro Tag .................137˙000
1 1
