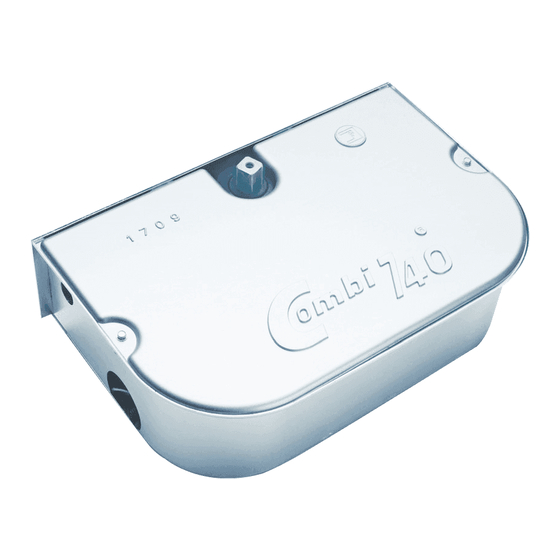

Inhaltszusammenfassung für fadini Combi 740

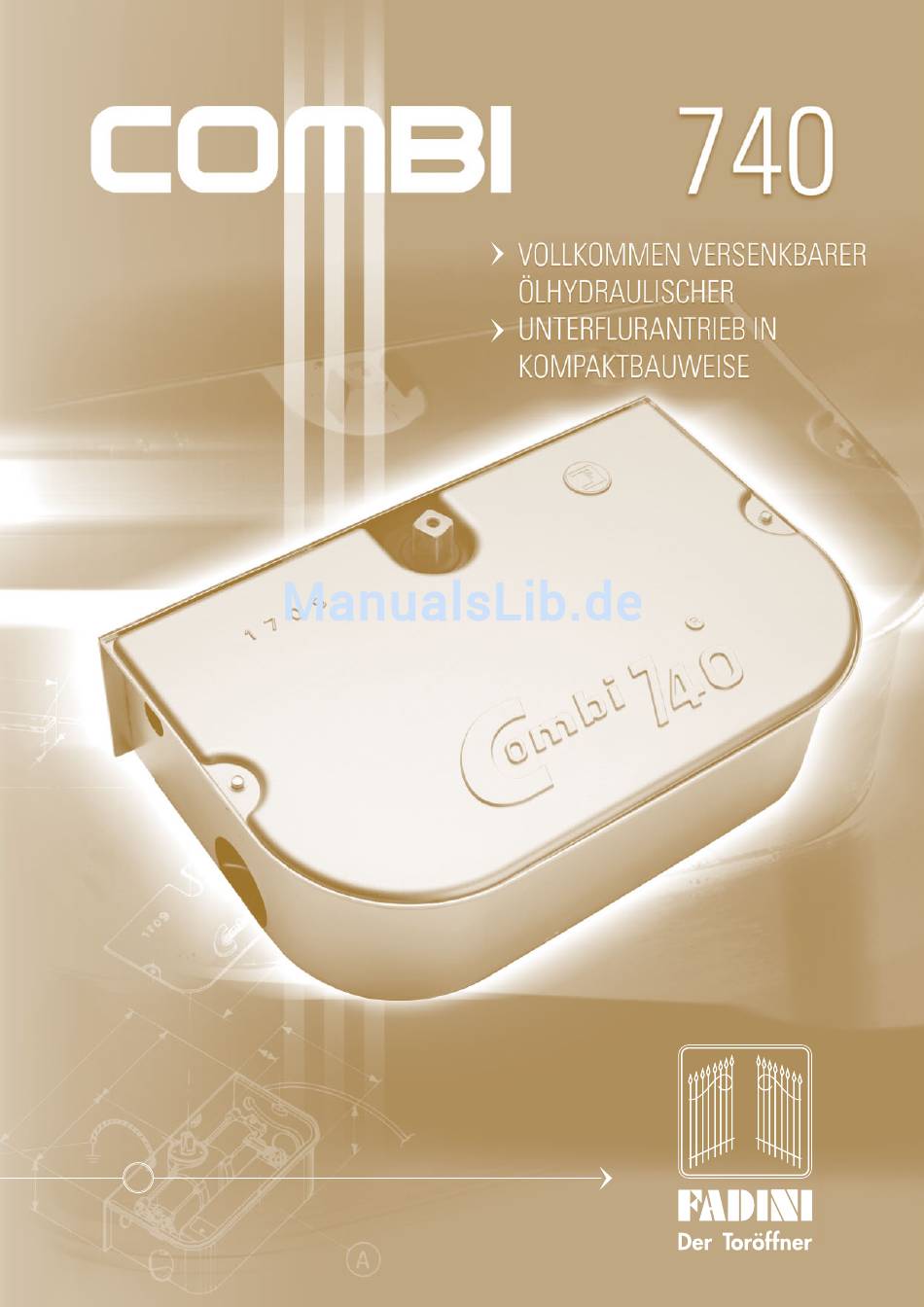

- Seite 1 MONTAGEANLEITUNG ®...
- Seite 2 COmBI SCHNITTANSICHT E-MOTOR HYDRAULIKZYLINDER ZYLINDERKOPF 1. KOLBEN LINKS ZAHNSTANGE LINKE BREMSREGULIERVORRICHTUNG BREMSE MANTEL VENTILSCHUTZDECKEL MAXIMALDRUCKVENTIL “ÖFFNEN” KÖRPER ZWEIRICHTUNGSVENTIL MAXIMALDRUCKVENTIL “SCHLIEßEN” ZWEIRICHTUNGSVENTIL- GRUPPE NOTENTRIEGELUNGS- REGULIERVORRICHTUNG ÖLBEHÄLTER ANSAUGFILTER ÜBERTRAGUNGSSCHAFT STATOR ROTOR BASISFLANSCH ENDSCHEIBE ENDSCHEIBE MOTOR MOTOR HYDRAULISCHE NOCKENPUMPE E-MOTOR E-MOTOR/PUMPE /BETÄTIGUNGSVENTILGRUPPE ABB. 1...
- Seite 3 KOLBENBEWEGUNGSGRUPPE LAGER 2. KOLBEN SCHUTZDECKEL GEZAHNTER ZUGSTANGE BEFESTIGUNG ZYLINDER MANTEL MITTLERER SCHAFT ZENTRALEINHEIT ZYLINDERKOPF RECHTS BREMSREGULIERVORRICHTUNG WINKELSTÜCK DECKEL BEHÄLTER ANSCHLUßSTIFT BEWEGLICHE KLEMMEN ERDUNG PHASE PHASE C.C. (COMMON) ENDSCHEIBE BEHÄLTER HYDRAULIKÖL AGIP ARNICA A 15 ELEKTRISCHES KABEL...
- Seite 4 ANLEITUNG ZUR INSTALLATION DES ÖLHYDRAULISCHEN COMBI 740 UNTERFLURANTRIEBS IN KOMPAKTER UNFALLVERHÜTENDER BAUWEISE Zur perfekten Installation der Automation empfehlen wir sich genau an diese Montageanleitung zu halten. Der ölhydraulische Antrieb besteht aus einem doppeltwirkenden Hydraulikzylinder und einer E-Motor/ölhydraulische Pumpeneinheit, die an den Zylinder zur Rotation des Schaftes zur Betätigung der Tor-Auf und Tor-Zu Bewegung angeschlossen ist; die Antriebsgruppe befindet sich in einem Unterflurkasten, der unter dem Torpfosten des zu öffnenden Tors oberflächenbündig einzubauen ist.
- Seite 5 Achse Schaft-Zylinder ruht FUNDAMENT TORPFOSTEN und, daß das Tor nur über ein oberes ABB. 4 Torlager verfügt. OBERES TORLAGER BEFESTIGUNGSSCHRAUBEN ZUGELASSENER MINDESTABSTAND HÜLSE 702/5 COMBI 740 HÖHE EINGANGSLOCH ELEKTRISCHE KABEL WASSERABFLUß BETON UNTEN LIEGENDER KIES ABB. 5 HÖHE A BESTELL-NR.
- Seite 6 ABB. 8 ABB. 9 STECKSCHLÜSSEL SCHRAUBSTIFTE COMBI 740 Nachdem man kontrolliert hat, daß alles in Ordnung ist, die Struktur der Torflügel, die Torangel und das Fundament, die beiden Antriebe links und rechts vom Tor von innen her gesehen unterbringen, wobei man die Abkürzung “D”...
- Seite 7 Der Schutz vor Unfällen durch Quetschungen wird durch die Maximaldruckventile gewährleistet, die es erlauben, die Schubkraft genau und zeitlich stabil einzustellen, wobei sie für Unbefugte nicht zugänglich sind, dank der im Werk geprüften und befestigten Schutzhaube. Siehe Abb. Nr. 12-13 EINSTELLUNG DER SCHUBKRAFT: AUCH AM RECHTEN ANTRIEB DIE GLEICHE EINSTELLUNG SCHUTZHAUBE...
- Seite 8 Bei der Installation von hydraulischen Antrieben mit VERTEILERDOSE Endlagendämpfung kann die Geschwindigkeit in den beiden Endlagen mit der Verstellschraube am Zylinderende eingestellt werden: zieht man die Schraube mit einem Schraubenzieher um eine Drehung im U h r z e i g e r s i n n f e s t e r e r h ä l t m a n e i n e l a n g s a m e r e Endlagengeschwindigkeit, die Schraube um eine Umdrehung lockern um die normale Endlagengeschwindigkeit bei den letzten 40 cm der Torflügeldrehbewegung zu erhalten.
- Seite 9 Störungen beim EIN IMPULS BEWIRKT Mikroprozessor auftreten können. DIE ÖFFNUNG EINES FLÜGELS. N.B.: DIESE STEUERUNG WURDE MIT ZUBEHÖR FADINI GEPRÜFT. WIR GEWÄHREN KEINE GARANTIE BEI ZUBEHÖR, DAS NICHT VON UNS STAMMT SOWIE FÜR ANDERE ZWEI IMPULSE ALLE BEDIENUNGEN ANBRINGUNGEN.
- Seite 10 MANUELLER FUNKTIONSTEST FÜR COMBI 740 DEN ANSCHLUß ZWEI AUF DIE POSITION DREI VERSCHIEBEN. SO ERHÄLT MAN DIE UMKEHRUNG DER LAUFRICHTUNG 230 V 50 Hz FESTER ANSCHLUß BLAU KONDENSATOR 12,5 µF ROSSO GELB / GRÜN DEN UNTERFLURKASTEN ABB. 20 ERDEN SONDERAUSFÜHRUNGEN DURCHFLUßREGLER FÜR COMBI 740...
- Seite 11 TECHNISCHE DATEN COMBI 740 A Die Antriebseinheit COMBI 740 wird mit der allerneusten Technologie hergestellt, sie ist mit einer äußerst geräuscharmen Nockenpumpe aus Stahl ausgestattet, die das Kernstück des Antriebs darstellt und einen höheren Druck und somit einen besseren Halt des Hydraulikblockes im Vergleich mit anderen Unterflurantrieben garantiert.
-
Seite 12: Produkteigenschaften
Platz für den Wiederverkäufer s.n.c. FABRIK FÜR AUTOMATISCHE TORANTRIEBE Die Herstellerfirma behält sich ohne Vorankündigung Änderungen des Produktes vor. Via Mantova, 177/A - 37053 Cerea (Verona) Italy - Tel. +39 0442 330422 r.a. - Fax +39 0442 331054 - e-mail: info@fadini.net - www.fadini.net...
