Elpro 27
LIBRETTO DI ISTRUZIONI
I
PER APRICANCELLI SCORREVOLI CON FINECORSA MONOFASE 230 V - 50/60 Hz
A 1 O 2 ANTE
INSTRUCTIONS MANUAL
GB
FOR SLIDING GATE OPERATORS WITH LIMIT SWITCHES, S-PHASE 230 V - 50/60 Hz
SINGLE OR DOUBLE GATES
NOTICES D'INSTRUCTIONS
F
POUR OUVRE-PORTAILS COULISSANTS AVEC FINS DE COURSE MONOPHASE 230 V - 50/60 Hz
AVEC 1 OU 2 VANTAUX
BETRIEBSANLEITUNG
D
FÜR SCHIEBETORANTRIEBE MIT ENDSCHALTERN, EINPHASIG 230 V - 50/60 Hz,
MIT EINEM ODER ZWEI TORFLÜGELN
LIBRETTO DI ISTRUZIONI
I
PER APRICANCELLI A BATTENTE OLEODINAMICI MONOFASE 230 V - 50/60 Hz
A 1 O 2 ANTE
INSTRUCTIONS MANUAL
GB
FOR OIL-HYDRAULIC SWINGING ACTUATORS, S-PHASE 230 V - 50/60 Hz
SINGLE OR DOUBLE GATES
NOTICES D'INSTRUCTIONS
F
POUR OUVRE-PORTAILS A BATTANT HYDRAULIQUES MONOPHASE 230 V - 50/60 Hz
AVEC 1 OU 2 VANTAUX
BETRIEBSANLEITUNG
D
FÜR ÖLHYDRAULISCHE DREHTORANTRIEBE EINPHASIG 230 V - 50/60 Hz,
MIT EINEM ODER ZWEI TORFLÜGELN
6893
Dis. N.

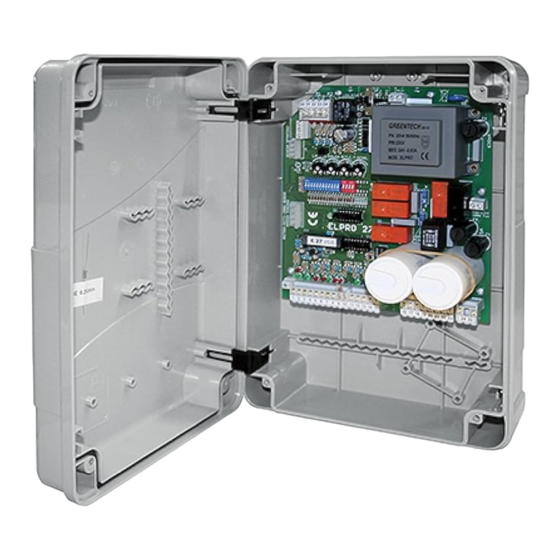

Programmatore elettronico con condensatori motore incorporati; idoneo per
I
cancelli battenti a una o due ante, con o senza finecorsa e per cancelli scorrevoli a
una o due ante (max. 0,5 CV con frizione meccanica).
Electronic control box with incorporated motor capacitors; suitable for oil-
GB
hydraulic, single or double swinging gates, with or without limit switches and for
single or double sliding gates (max. 0,5 HP with mechanical clutch).
Programmateur électronique avec condensateurs moteur incorporé; adapté pour
F
ouvre-portails a battant avec 1 ou 2 vantaux, avec ou sans fin de course et pour
ouvre-portail coulissants avec 1 ou 2 vantaux (max. 0,5 CV avec embrayage
mécanique).
Elektronische Steueurung mit eingebauten Motor-Kondensatoren; geeignet für
D
ein-oder zweiflügeligen Drehtore, mit oder ohne Endschaltern und für ein-oder
zweiflügeligen Schiebetore (max. 0,5 PS mit mechanischer Kupplung).
DIP-SWITCH B
ON
OFF
1
DIP-SWITCH B
ON
OFF
1
Via Mantova, 177/A - 37053 Cerea (VR) Italy
Ph +39 0442 330422
info@fadini.net
pag. 2-3-4-5-6-7-8
pages 14-15-16-17-18-19-20
pages 26-27-28-29-30-31-32
Seiten 38-39-40-41-42-43-44
pag. 2-3-9-10-11-12-13
pages 14-15-21-22-23-24-25
pages 26-27-33-34-35-36-37
Seiten 38-39-45-46-47-48-49
Fax +39 0442 331054
www.fadini.net
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für fadini Elpro 27
Inhaltszusammenfassung für fadini Elpro 27
- Seite 1 Elpro 27 Programmatore elettronico con condensatori motore incorporati; idoneo per cancelli battenti a una o due ante, con o senza finecorsa e per cancelli scorrevoli a una o due ante (max. 0,5 CV con frizione meccanica). Electronic control box with incorporated motor capacitors; suitable for oil- hydraulic, single or double swinging gates, with or without limit switches and for single or double sliding gates (max.
-
Seite 2: Allgemeine Hinweise Für Die Sicherheit Von Personen Einführung
Handbuch angegeben worden ist, könnte zu Funktionsstörungen und was die Automation als auch die installierten elektronischen Geräte Schäden an Dingen und Personen führen □ Meccanica Fadini snc ist und deren Verkabelungen betrifft. □ Die gesamte Anlage muss von nicht für eventuelle Schäden verantwortlich, die durch nicht gerechte qualifizierten Technikern durchgeführt... - Seite 3 Allgemeine Beschreibung: Die elektronische Steuerung ELPRO 27 wurde konstruirt, um eine zuverlässige Lösung zur Bedienung für beide Schiebetorantriebe mit einem oder zwei Flügeln, mit oder ohne Endschalter, und Ein-oder Zweiflügeldrehtore, mit Krafteinstellventilen, anzubieten. Einphasige 230 V - 50/60 Hz. Die Herstellerfirma übernimmt keine Haftung für eine falsche Verwendung des Apparats;...
- Seite 4 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz DIP-SCHALTER - B FÜR SCHIEBETORANTRIEBE MIT ENDSCHALTERN: Dip Schalter B Nr.1 = ON setzen 2 3 4 Dip-Schalter A DIP-SCHALTER - A 1 = ON Lichtschranke stoppt b.Öffnung 7 = OFF: frei 2 = ON Funk.Kein Umkehr b.Öffnung...
- Seite 5 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz SCHALTLEISTEN Die zwei Eingänge, vorgesehen zum Anschluß der Schaltleisten, sind für die Öffnungs- und Schließungsphase getrennt. Außerdem kann man die Art des angeschlossenen Kontakts auswählen, entweder mechanisch NC oder resistiv 8,2 kΩ mittels der zwei Überbrückungen JA1 und JA2. Dank einer dedizierten Mikrokontroller, auf der Karte eingesteckt, wird die tatsächliche Integrität und perfekte Funktionalität des Sicherheitssystems ständig überwacht.
- Seite 6 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz ELEKTROANSCHLÜSSE AN DIE KLEMMEN BEI SCHIEBETOR-MODUS - Dip Schalter B Nr.1 = ON Zubehör Elektroanschlüsse Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen 24 Vac Ausgang: 24 Vac AUSGANG für max. Belastung:...
- Seite 7 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz ELEKTROANSCHLÜSSE AN DIE KLEMMEN BEI SCHIEBETOR-MODUS - Dip Schalter B Nr.1 = ON Zubehör Elektroanschlüsse LED-Anzeige der verschiedenen Funktionen LED Anschluss Klemmen zum 28 27 26 Pulin 3: Anschluss der LED der...
-
Seite 8: Totmann-Bedienung
Lichtsender (TX) an diesen Ausgang anzuschliessen und Dip-B OFF: DSA-Kontrolle ausgeschaltet Nr.4 = ON: zu setzen: Ist diese Funktion zugeschaltet, wird durch Elpro 27 den einwandfreien Betrieb aller Sicherheitsvorrichtungen vor jeder Torbewegung überprüft, ob kein Hindernis vorhanden ist, sonst 24 Vac Ausgang wird das Tor nicht geöffnet. - Seite 9 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz DIP-SCHALTER - B FÜR DREHTORANTRIEBE: Dip Schalter B Nr.1= OFF 2 3 4 Dip-Schalter A DIP-SCHALTER - A 1 = ON Lichtschranke stoppt b.Öffnung 7 = ON Schlossentlastung beim Öffnen 2 = ON Funk.Kein Umkehr b.Öffnung...
- Seite 10 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz SCHALTLEISTEN Die zwei Eingänge, vorgesehen zum Anschluß der Schaltleisten, sind für die Öffnungs- und Schließungsphase getrennt. Außerdem kann man die Art des angeschlossenen Kontakts auswählen, entweder mechanisch NC oder resistiv 8,2 kΩ mittels der zwei Überbrückungen JA1 und JA2. Dank einer dedizierten Mikrokontroller, auf der Karte eingesteckt, wird die tatsächliche Integrität und perfekte Funktionalität des Sicherheitssystems ständig überwacht.
-
Seite 11: Dip-Schalter-A Nr
ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz ELEKTROANSCHLÜSSE AN DIE KLEMMEN BEI DREHTOR-MODUS - Dip Schalter B Nr.1 = OFF Zubehör Elektroanschlüsse Dip-Schalter u. LED-Anzeige der verschiedenen Funktionen 24 Vac Ausgang: 24 Vac AUSGANG für max. Belastung:... - Seite 12 ELEKTRONISCHE UNIVERSAL-STEUERUNG, Elpro 27 EINPHASIG, 230 V - 50/60 Hz FUNKTIONEN FÜR DIE ÖFFNUNG DES DREHTOR-MODUS - Dip Schalter B Nr.1 = OFF Zubehör Elektroanschlüsse LED-Anzeige der verschiedenen Funktionen LED Anschluß Klemmen zum 28 27 26 Pulin 3: Anschluß der LED...
- Seite 13 Lichtsender (TX) an diesen Ausgang anzuschliessen und Dip-B OFF: DSA-Kontrolle ausgeschaltet Nr.4 = ON: zu setzen: Ist diese Funktion zugeschaltet, wird durch Elpro 27 den einwandfreien Betrieb aller Sicherheitsvorrichtungen vor jeder Torbewegung überprüft, ob kein Hindernis vorhanden ist, sonst 24 Vac Ausgang wird das Tor nicht geöffnet.
- Seite 14 Elpro 27...
- Seite 15 Elpro 27...
-
Seite 16: Dati Tecnici
Elpro 27 DATI TECNICI TECHNICAL SPECIFICATIONS Alimentazione scheda monofase 230 V ±10% 50/60 Hz Single-phase PCB power supply 230 V ±10% 50/60 Hz Alimentazione scheda trifase Three-phase PCB power supply Potenza max. motori 750 W Max. power of motors 750 W...
