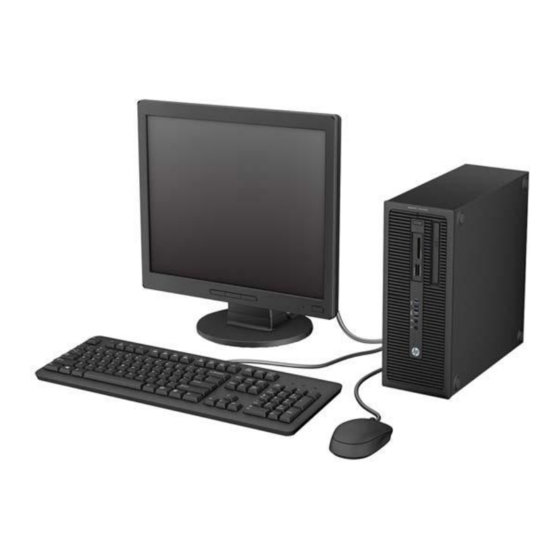

Hardware-Referenzhandbuch HP EliteDesk 800 G1 Tower HP EliteDesk 800 G1 Small Form Factor HP EliteDesk 800 G1 Ultra-slim Desktop...
Seite 2
Genehmigung der Hewlett-Packard Company darf dieses Dokument weder kopiert noch in anderer Form vervielfältigt oder übersetzt werden. Hardware-Referenzhandbuch HP EliteDesk 800 G1 Tower HP EliteDesk 800 G1 Small Form Factor HP EliteDesk 800 G1 Ultra-slim Desktop Erste Ausgabe (April 2013) Dokumenten-Teilenummer: 719014–041...
Info zu diesem Handbuch Dieses Handbuch bietet grundlegende Informationen für die Aufrüstung der HP EliteDesk Business PCs. VORSICHT! In dieser Form gekennzeichneter Text weist auf Verletzungs- oder Lebensgefahr bei Nichtbefolgen der Anleitungen hin. ACHTUNG: In dieser Form gekennzeichneter Text weist auf die Gefahr von Hardware-Schäden oder Datenverlust bei Nichtbefolgen der Anleitungen hin.
Inhaltsverzeichnis 1 Produktfunktionen ............................1 Funktionen der Standardkonfiguration ....................2 Tower (TWR) ........................2 Small Form Factor (SFF) ..................... 2 Ultra-slim Desktop (USDT) ....................3 Tower (TWR)-Komponenten an der Vorderseite .................. 4 Small Form Factor (SFF)-Komponenten an der Vorderseite ............... 5 Ultra-slim Desktop (USDT)-Komponenten an der Vorderseite .............
Seite 6
Installieren einer 3,5-Zoll- oder 2,5-Zoll-Festplatte ............54 Anbringen eines Sicherheitsschlosses ....................59 Kabelschloss ........................59 Vorhängeschloss ....................... 60 HP Business-PC-Sicherheitsschloss ................. 60 Frontblendensicherheit ...................... 64 3 Small Form Factor (SFF)–Hardware-Aufrüstungen ................... 66 Wartungsfreundliche Funktionen ......................66 Warnungen und Vorsichtsmaßnahmen ....................66 Entfernen der Zugriffsabdeckung des Computers ................
Seite 7
Entfernen einer 2,5-Zoll-Festplatte ..................98 Installieren einer 2,5-Zoll-Festplatte ................100 Installieren eines Sicherheitsschlosses .................... 103 Kabelschloss ........................103 Vorhängeschloss ......................104 HP Business-PC-Sicherheitsschloss ................104 Frontblendensicherheit ....................108 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen ................110 Wartungsfreundliche Funktionen ...................... 110 Warnungen und Vorsichtsmaßnahmen .................... 110 Anschließen des Netzkabels ......................
Seite 8
Verwenden des Smart Cover FailSafe-Schlüssels, um das Smart Cover-Schloss zu entfernen ..144 Anhang C Elektrostatische Entladung ......................146 Vermeiden von Schäden durch elektrostatische Entladung ............. 146 Erdungsmethoden ..........................146 Anhang D Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers ....148 Hinweise zu Betrieb und Routine-Pflege des Computers ..............
Funktionen der Standardkonfiguration Die jeweiligen Funktionen können sich je nach Modell unterscheiden. Eine vollständige Auflistung der installierten Hard- und Software erhalten Sie, wenn Sie das Diagnosedienstprogramm ausführen (bestimmte Modelle). HINWEIS: Alle drei Computermodelle können in Turmausrichtung oder in Desktop-Ausrichtung benutzt werden. Tower (TWR) Small Form Factor (SFF) Kapitel 1 Produktfunktionen...
Tower (TWR)-Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. 5,25-Zoll-Halbhöhenlaufwerksschacht (hinter der LED-Anzeige des Festplattenlaufwerks Blende) USB 2.0-Anschlüsse (schwarz) Kleines optisches Laufwerk (optional) USB 3.0-Anschlüsse (blau) 3,5-Zoll-Speicherkarten-Lesegerät (optional) Kopfhöreranschluss...
Small Form Factor (SFF)-Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für einen oder mehrere Laufwerksschächte. Kleines optisches Laufwerk (optional) Kopfhöreranschluss USB 2.0-Anschlüsse (schwarz) Dual-State-Netzschalter USB 3.0-Anschlüsse (blau) LED-Anzeige des Festplattenlaufwerks Mikrofon-/Kopfhöreranschluss 3,5-Zoll-Speicherkarten-Lesegerät (optional)
Ultra-slim Desktop (USDT)-Komponenten an der Vorderseite Die Anordnung der Laufwerke kann von Modell zu Modell unterschiedlich sein. Einige Modelle besitzen eine Laufwerksblende für den optischen Laufwerksschacht. Kleines optisches Laufwerk (optional) Kopfhöreranschluss USB 2.0-Anschlüsse (schwarz) LED-Anzeige des Festplattenlaufwerks USB 3.0-Anschlüsse (blau) Dual-State-Netzschalter Mikrofon-/Kopfhöreranschluss SD-Speicherkarten-Lesegerät (optional)
Audio-Eingang (blau) USB 3.0-Anschlüsse (blau) HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät an den blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit wieder konfigurieren, indem Sie das Audio-Manager-Symbol in der Windows-Taskleiste doppelt anklicken.
Netzteil (grün) Netzkabelanschluss HINWEIS: Ein optionaler zweiter serieller Anschluss und ein optionaler paralleler Anschluss sind bei HP erhältlich. Wenn ein Gerät an den blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten. Sie können den Anschluss jederzeit wieder konfigurieren, indem Sie das Audio-Manager-Symbol in der Windows-Taskleiste doppelt anklicken.
Ultra-slim Desktop (USDT)-Komponenten an der Rückseite Audio-Ausgang für Audio-Geräte mit eigenem VGA-Monitoranschluss Netzteil (grün) USB 2.0-Anschlüsse (schwarz) Netzkabelanschluss USB 3.0-Anschlüsse (blau) Audio-Eingang (blau) DisplayPort-Monitoranschlüsse RJ-45-Netzwerkanschluss PS/2-Tastaturanschluss (lila) PS/2-Mausanschluss (grün) HINWEIS: Wenn ein Gerät an den blauen Audioeingangsanschluss angeschlossen wird, werden Sie in einem Dialogfeld gefragt, ob Sie den Anschluss für ein Eingangsgerät oder für ein Mikrofon verwenden möchten.
Komponenten des Speicherkarten-Lesegeräts Das Speicherkarten-Lesegerät ist optional und steht nicht in allen Modellen zur Verfügung. In der folgenden Abbildung und Tabelle sind die Komponenten des Speicherkarten-Lesegeräts dargestellt bzw. aufgeführt. Steckplatz Karten ● ● ● SD/HC/XC/UHS-1/Plus Secure Digital (SD) Secure Digital High Secure Digital Capacity (SDHC) Extended Capacity...
Verwenden der Windows Logo-Taste Verwenden Sie die Windows Logo-Taste zusammen mit anderen Tasten zur Ausführung bestimmter Funktionen im Windows Betriebssystem. Windows Logo-Taste Windows 7 Windows 8 Keine andere Taste Zeigt das Startmenü an Zeigt den Startbildschirm an Öffnet Symbole Zeigt den Desktop an Zeigt den Desktop an Ruft das Dialogfeld Arbeitsplatz auf Öffnet den Windows Explorer...
Seite 21
Windows Logo-Taste Windows 7 Windows 8 Wechselt zwischen den Programmen in der Kursiert durch die Metro Taskleiste mit Hilfe von Windows Flip 3-D Anwendungsgeschichte Ctrl Verwenden Sie die Pfeiltasten, um durch die Verwenden Sie die Pfeiltasten, um durch die Programme in der Taskleiste mit Windows Metro Anwendungsgeschichte zu kursieren Flip 3-D zu wechseln Leertaste...
Position der Seriennummer Jedem Computer wird eine eigene Seriennummer und eine Produkt-ID-Nummer zugewiesen, die sich an der Außenseite des Computers befinden. Halten Sie diese Nummern bereit, wenn Sie sich mit dem Technischen Support in Verbindung setzen. Tower (TWR) Small Form Factor (SFF) Kapitel 1 Produktfunktionen DEWW...
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Im Innern befinden sich mit Strom versorgte und bewegliche Teile.
Seite 25
ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen finden Sie in „Elektrostatische Entladung“...
Entfernen der Zugriffsabdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Zugriffsabdeckung des Computers wieder anbringen Schieben Sie den vorderen Rand der Zugriffsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugriffsabdeckung auf das Gehäuse, bis es einrastet (2). DEWW Zugriffsabdeckung des Computers wieder anbringen...
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Laufwerksblende befestigen, nach innen (1) und ziehen Sie dann die Laufwerksblende von der Frontblende weg (2). HINWEIS: Nach dem Entfernen der 5,25-Zoll-Laufwerksblende und der Installierung eines Laufwerks können Sie eine optionale Blendenverkleidung (von HP erhältlich), die die Vorderseite des Laufwerks umgibt, anbringen. DEWW Entfernen der Laufwerksblenden...
Seite 30
HINWEIS: Nach dem Entfernen der Laufwerksblende des kleinen optischen Laufwerks und der Installierung eines kleinen optischen Laufwerks können Sie eine optionale Blendenverkleidung (von HP erhältlich), die die Vorderseite des kleinen optischen Laufwerks umgibt, anbringen. Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Frontblende wieder einsetzen Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse dargestellt bzw.
Seite 32
Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine SATA 3.0 SATA1 Hellblau Jedes SATA-Gerät außer der primären Festplatte USB 2.0 MEDIA Schwarz USB 2.0-Gerät wie z.B. ein USB 2.0- Speicherkarten-Lesegerät SATA 3.0 SATA0 Dunkelblau Primäre Festplatte SATA 3.0 SATA2 Hellblau Jedes SATA-Gerät außer der primären Festplatte PCI (optional) PCI1...
Zusätzlichen Speicher installieren Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMM bestückt werden.
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
Einsetzen von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 36
Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Die Kerbe am Modul muss dabei an der Nase am Speichermodulsteckplatz ausgerichtet sein. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.
Bei Konfigurationen mit zwei Grafikkarten sollte die erste (primäre) Karte in den NICHT auf das x4- Format reduzierte PCI-Express x16-Steckplatz eingesetzt werden. Sie können den optionalen Standard-PCI-Erweiterungssteckplatz der Systemplatine hinzufügen, indem Sie von HP eine PCI-Erweiterungskarte erwerben. So entfernen, ersetzen oder installieren Sie eine Erweiterungskarte: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern.
Seite 38
Drücken Sie geradeaus nach unten auf die zwei grünen Daumenlaschen an der Außenseite des Gehäuses (1) und drehen Sie die Verriegelung der Erweiterungskarte auf (2). Bringen Sie eine Steckplatzabdeckung an, oder setzen Sie eine weitere Erweiterungskarte ein, um den freien Steckplatz zu schützen. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab.
Seite 39
Wenn Sie eine herkömmliche PCI-Karte oder PCI-Express-x1-Karte entfernen, halten Sie die Karte an beiden Ecken fest, und lösen Sie sie durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Nehmen Sie die Karte gerade nach oben heraus. Achten Sie darauf, dass die Karte dabei die anderen Komponenten nicht beschädigt. Wenn Sie eine PCI-Express-x16-Karte entfernen, lösen Sie zunächst die Verriegelung auf der Rückseite des Erweiterungssteckplatzes, indem Sie den Hebel vom Steckplatz weg ziehen, und bewegen Sie die Karte anschließend vorsichtig im Steckplatz hin und her.
Seite 40
Wenn Sie keine neue Erweiterungskarte einbauen, installieren Sie die Steckplatzabdeckung, um den freien Steckplatz zu schützen. ACHTUNG: Nachdem Sie eine Erweiterungskarte entfernt haben, müssen Sie sie durch eine neue Karte oder eine Abdeckung ersetzen, damit die internen Komponenten während des Betriebs ordnungsgemäß...
Seite 41
Bringen Sie die seitliche Abdeckung des Computers wieder an. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Konfigurieren Sie ggf. den Computer neu. DEWW Entfernen oder Installieren einer Erweiterungskarte...
Positionen der Laufwerke 5,25-Zoll-Halbhöhenlaufwerksschacht Schacht des kleinen optischen Laufwerks 3,5-Zoll-Laufwerksschacht für ein optionales Laufwerk (wie z.B. ein Speicherkarten-Lesegerät) Primärer interner 3,5-Zoll-Festplattenschacht Sekundärer interner 3,5-Zoll-Festplattenschacht Sekundärer interner 2,5-Zoll-Festplattenschacht HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden. Führen Sie Computer Setup aus, um Typ und Größe der in den Computer eingebauten Speichergeräte zu ermitteln.
● Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig korrekt ausgerichtet ist und fest sitzt. HP bietet zusätzliche Führungsschrauben (vier silberne und blaue 6-32-Führungsschrauben zur isolierten Montage und vier silberne 6-32- Standardführungsschrauben), die jeweils an der Seite der Laufwerksschächte befestigt sind. Die 6-32-Schrauben zur isolierten Montage benötigt man für die 3,5-Zoll-Festplatten, die in die 3,5-...
Seite 44
Führungsschraube Gerät Silberne 6-32-Standardführungsschrauben USB 3.0-Speicherkarten-Lesegerät Silberne und blaue 6-32-Führungsschrauben zur Sekundäre Festplatte im 3,5-Zoll-Festplattenschacht isolierten Montage ACHTUNG: So vermeiden Sie Datenverlust oder die Beschädigung des Computers bzw. des Laufwerks: Vor dem Ein- oder Ausbau eines Laufwerks müssen Sie das Betriebssystem ordnungsgemäß herunterfahren, den Computer ausschalten und das Netzkabel ziehen.
Entfernen eines 5,25-Zoll-Laufwerks HINWEIS: HP bietet kein 5,25-Zoll optisches Laufwerk für dieses Computer-Modell. Ein 5,25-Zoll optisches Laufwerk könnte vom Benutzer oder von einem Dritthändler installiert werden. ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen.
Seite 46
Drücken Sie den grünen Laufwerksverriegelungsmechanismus nach unten (1) und schieben Sie das Laufwerk aus dem Laufwerksschacht (2). Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Installieren eines 5,25-Zoll-Laufwerks HINWEIS: HP bietet kein 5,25-Zoll optisches Laufwerk für dieses Computer-Modell. Ein 5,25-Zoll optisches Laufwerk kann von einem Dritthändler erworben werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
Seite 48
Bringen Sie die Frontblende wieder an. HINWEIS: Eine optionale Blendenverkleidung, die die Vorderseite des 5,25-Zoll-Laufwerks umgibt, ist bei HP erhältlich. Bringen Sie die Blendenverkleidung an der Frontblende an, bevor Sie die Frontblende wieder einsetzen. Bringen Sie die Zugriffsabdeckung des Computers wieder an.
Seite 49
Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. DEWW Installieren und Entfernen von Laufwerken...
Entfernen eines 3,5-Zoll-Geräts ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 51
Drücken Sie den Freigabehebel an der Rückseite des Laufwerks von diesem weg (1) und schieben Sie das Laufwerk aus dem Laufwerksschacht (2). DEWW Installieren und Entfernen von Laufwerken...
Sie unter „Entfernen der Laufwerksblenden“ auf Seite Setzen Sie 6-32-Führungsschrauben in die Öffnungen an jeder Seite des Laufwerks ein. HINWEIS: HP bietet vier zusätzliche 6-32-Führungsschrauben an der Oberseite des Laufwerkskäfigs. Unter „Installieren und Entfernen von Laufwerken“ auf Seite 85Abbildung der Position der zusätzlichen Führungsschrauben.
Seite 53
Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Wenn Sie ein USB 3.0-Speicherkarten-Lesegerät installieren, verbinden Sie das USB-Kabel des Speicherkarten-Lesegeräts mit dem USB 3.0-Anschluss auf der Systemplatine, der mit MEDIA3.0 gekennzeichnet ist.
Entfernen eines kleinen optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 55
Schieben Sie den grünen Freigabehebel an der rechten Rückseite des Laufwerks zur Mitte des Laufwerks (1), dann schieben Sie das Laufwerk nach vorn und heraus aus dem Schacht (2). DEWW Installieren und Entfernen von Laufwerken...
Installieren eines kleinen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 57
Bringen Sie die Frontblende wieder an. HINWEIS: Eine optionale Blendenverkleidung, die die Vorderseite des kleinen optischen Laufwerks umgibt, ist bei HP erhältlich. Bringen Sie die Blendenverkleidung an der Frontblende an, bevor Sie die Frontblende wieder einsetzen. Bringen Sie die Zugriffsabdeckung des Computers wieder an.
Seite 58
Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Entfernen einer 3,5-Zoll- oder 2,5-Zoll-Festplatte HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 60
Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks ab. Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Seite 61
Lösen Sie das Laufwerk, indem Sie den Freigaberiegel an der Laufwerksverriegelung anheben (1) und anschließend das Laufwerk vorsichtig aus dem Schacht herausziehen (2). Entfernen Sie die vier Führungsschrauben (zwei auf jeder Seite) des bisherigen Laufwerks. Sie benötigen diese Schrauben für das neue Laufwerk. DEWW Installieren und Entfernen von Laufwerken...
Festplatten sind an der Außenseite der Festplattenschächte angebracht. Es werden keine zusätzliche Führungsschrauben für 2,5-Zoll-Festplatten am Gehäuse angeboten, sie können aber von HP erworben werden. Unter „Installieren und Entfernen von Laufwerken“ auf Seite 35 finden Sie eine Abbildung mit der Position der zusätzlichen 6-32-Führungsschrauben zur isolierten Montage.
Seite 63
● Wenn Sie eine 2,5-Zoll-Festplatte einbauen, bringen Sie vier schwarze und blaue M3- Führungsschrauben zur isolierten Montage an (zwei auf jeder Seite des Laufwerks). ● Sie können auch eine 2,5-Zoll-Festplatte in einen 3,5-Zoll-Laufwerksschacht einbauen, indem Sie eine Adapter-Klammer wie im unten angezeigten Beispiel verwenden. ◦...
Seite 64
◦ Fixieren Sie das Laufwerk innerhalb des Laufwerkfach-Adapters, indem Sie vier schwarze M3-Schrauben durch die Seiten der Adapterhalterung in die entsprechenden Bohrungen im Laufwerk hineindrehen. ◦ Bringen Sie vier silberfarbene und blaue 6-32-Führungsschrauben zur isolierten Montage an der Adapterhalterung an (jeweils zwei an jeder Seite der Halterung). Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Seite 65
Schieben Sie das Laufwerk in den Laufwerksschacht hinein und richten Sie die Führungsschrauben an den Bohrungen aus, bis das Laufwerk einrastet. DEWW Installieren und Entfernen von Laufwerken...
Seite 66
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Das Stromkabel für die Festplatten ist ein Kabel mit drei Anschlüssen, das von der Systemplatine zur Rückseite der Festplattenschächte geleitet wird. Bei der Installation eines neuen Laufwerks verbinden Sie das andere Ende des Datenkabels mit dem entsprechenden Anschluss auf der Systemplatine.
Anbringen eines Sicherheitsschlosses Die unten und auf der folgenden Seite abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden. Kabelschloss DEWW Anbringen eines Sicherheitsschlosses...
Vorhängeschloss HP Business-PC-Sicherheitsschloss Befestigen Sie das Sicherheitskabel, indem Sie es um ein feststehendes Objekt schlingen. Kapitel 2 Tower (TWR) Hardware-Aufrüstungen DEWW...
Seite 69
Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des Monitors.
Seite 70
Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 71
Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Führen Sie den Stecker des Sicherheitskabels in das Schloss ein (1), und drücken Sie den Knopf hinein (2), um das Schloss zu aktivieren. Verwenden Sie den beiliegenden Schlüssel, um das Schloss zu öffnen.
Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Frontblendensicherheit Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So bringen Sie die Sicherheitsschraube an: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 73
Entfernen Sie die Sicherheitsschraube von der Seite des Festplattenschachts direkt hinter der Frontabdeckung. Setzen Sie die Sicherheitsschraube durch den mittleren Freigaberiegel der Frontblende ein, um die Frontblende zu fixieren. Setzen Sie die Abdeckung wieder auf. Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Seite 75
ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen finden Sie in „Elektrostatische Entladung“...
Entfernen der Zugriffsabdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Zugriffsabdeckung des Computers wieder anbringen Schieben Sie den vorderen Rand der Zugangsabdeckung unter den Rand der Gehäusevorderseite (1). Drücken Sie dann das hintere Ende der Zugangsabdeckung auf das Gehäuse, bis diese einrastet (2). DEWW Zugriffsabdeckung des Computers wieder anbringen...
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
(4). HINWEIS: Nach dem Entfernen der Laufwerksblende des kleinen optischen Laufwerks und der Installierung eines kleinen optischen Laufwerks können Sie eine optionale Blendenverkleidung (von HP erhältlich), die die Vorderseite des kleinen optischen Laufwerks umgibt, anbringen. DEWW Entfernen der Laufwerksblenden...
Frontblende wieder einsetzen Setzen Sie die vier Haken an der Unterseite der Blende in die rechteckigen Öffnungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Blende auf das Gehäuse (2) und lassen Sie diese einrasten. Kapitel 3 Small Form Factor (SFF)–Hardware-Aufrüstungen DEWW...
Wechseln von der Desktop- zur Turmkonfiguration Der Small Form Factor-PC kann mit einem optionalen Tower-Standfuß, der bei HP erhältlich ist, als Tower-System verwendet werden. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
Seite 83
Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine SATA 3.0 SATA2 Hellblau Jedes SATA-Gerät außer der primären Festplatte USB 2.0 MEDIA Schwarz USB 2.0-Gerät wie z.B. ein USB 2.0- Speicherkarten-Lesegerät DEWW Systemplatinenanschlüsse...
Zusätzlichen Speicher installieren Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory, synchroner dynamischer RAM mit doppelter Datenrate und doppelter Bandbreite). Dabei handelt es sich um DIMM-Module (Dual Inline Memory Module, Speichermodul mit zwei parallelen Kontaktreihen). DIMMs Die Speichersteckplätze auf der Systemplatine können mit bis zu vier Standard-DIMM bestückt werden.
Bestücken von DIMM-Steckplätzen Auf der Systemplatine befinden sich vier DIMM-Steckplätze, d. h. zwei Steckplätze pro Kanal. Die Steckplätze sind mit DIMM1, DIMM2, DIMM3 und DIMM4 gekennzeichnet. Die Steckplätze DIMM1 und DIMM2 sind Speicherkanal B zugeordnet. Die Steckplätze DIMM3 und DIMM4 sind Speicherkanal A zugeordnet.
Installieren von DIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 87
Öffnen Sie die beiden Riegel des Speichermodulsteckplatzes (1), und setzen Sie das Speichermodul in den Steckplatz ein (2). HINWEIS: Die Speichermodule können nur auf eine Art eingesetzt werden. Richten Sie die Kerbe des Moduls an dem Steg des Speichersockels aus. Weisen Sie die schwarzen DIMM-Steckplätze vor den weißen DIMM-Steckplätzen zu.
Entfernen oder Installieren einer Erweiterungskarte Der Computer verfügt über zwei PCI-Express x1-Erweiterungssteckplätze, einen PCI-Express x16- Erweiterungssteckplatz und einen PCI-Express x16-Erweiterungssteckplatz, der auf einen x4- Steckplatz reduziert ist. HINWEIS: Die PCI-Express-Steckplätze unterstützen nur Low-Profile-Karten. Sie können eine PCI-Express-x1-, x4-, x8- oder x16-Erweiterungskarte in den PCI-Express-x16- Steckplatz einsetzen.
Seite 89
Bevor Sie eine Erweiterungskarte installieren, entfernen Sie die Steckplatzabdeckung oder die vorhandene Erweiterungskarte am Computergehäuse. HINWEIS: Ziehen Sie vor dem Entfernen einer installierten Erweiterungskarte alle mit der Erweiterungskarte verbundenen Kabel ab. Wenn Sie eine Erweiterungskarte in einen freien Steckplatz einbauen, entfernen Sie die zugehörige Abdeckblende auf der Rückseite des Gehäuses.
Seite 90
Wenn Sie eine PCI-Express-x16-Karte entfernen, ziehen Sie den Befestigungsarm an der Rückseite des Erweiterungssteckplatzes von der Karte weg, und lösen Sie die Karte durch vorsichtiges Hin- und Herbewegen aus dem Steckplatz. Ziehen Sie die Erweiterungskarte gerade nach oben aus dem Steckplatz und anschließend vom Innern des Computergehäuses weg nach außen, um sie vollständig aus dem Gehäuse herausnehmen zu können.
Seite 91
Beim Einbauen einer neuen Erweiterungskarte halten Sie die Karte direkt über den Steckplatz auf der Systemplatine. Bewegen Sie die Karte dann zur Rückseite des Gehäuses (1), und schieben Sie den unteren Teil der Kartenhalterung in den kleinen Schlitz am Gehäuse. Drücken Sie die Karte dann vorsichtig in den Steckplatz auf der Systemplatine (2).
Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Konfigurieren Sie ggf. den Computer neu. Positionen der Laufwerke Schacht des kleinen optischen Laufwerks Interner 3,5-Zoll-Festplattenlaufwerksschacht 3,5-Zoll-Laufwerksschacht für ein optionale Laufwerke (Speicherkarten- Lesegerät abgebildet) Interner 2,5-Zoll-Festplattenschacht HINWEIS: Die Laufwerkskonfiguration auf Ihrem Computer kann sich von der oben dargestellten Laufwerkskonfiguration unterscheiden.
● Es müssen Führungsschrauben angebracht werden, damit das Laufwerk im Laufwerkskäfig korrekt ausgerichtet ist und fest sitzt. HP bietet vier zusätzliche 6-32- Standardführungsschrauben, die an der Oberseite des Laufwerksschachts befestigt sind. Die 6-32-Standardführungsschrauben benötigt man für ein Speicherkarten-Lesegerät oder für eine sekundäre Festplatte, die in den optionalen 3,5-Zoll-Laufwerksschacht eingesetzt wird.
Seite 94
ACHTUNG: So vermeiden Sie Datenverluste und Beschädigungen des Computers oder Laufwerks: Wenn Sie ein Laufwerk installieren oder entfernen, fahren Sie das Betriebssystem ordnungsgemäß herunter, schalten Sie den Computer aus, und ziehen Sie das Netzkabel aus der Steckdose. Entfernen Sie kein Laufwerk, solange der Computer eingeschaltet ist oder sich im Standbymodus befindet.
Entfernen eines 3,5-Zoll-Geräts ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 96
Ziehen Sie die Laufwerkskabel an der Rückseite des Laufwerks ab, oder – wenn Sie ein Speicherkarten-Lesegerät entfernen – ziehen Sie das USB-Kabel wie in der folgenden Abbildung dargestellt von der Systemplatine ab. Drücken Sie den Freigabehebel an der Rückseite des Laufwerks nach innen (1) und schieben Sie das Laufwerk heraus aus der Rückseite des Laufwerksschachts (2).
Sie unter „Entfernen der Laufwerksblenden“ auf Seite Setzen Sie 6-32-Führungsschrauben in die Öffnungen an jeder Seite des Laufwerks ein. HINWEIS: HP bietet vier zusätzliche 6-32-Führungsschrauben an der Oberseite des Laufwerkskäfigs. Unter „Installieren und Entfernen von Laufwerken“ auf Seite 85Abbildung der Position der zusätzlichen Führungsschrauben.
Seite 98
Drehen Sie den Laufwerkskäfig in seine aufrechte Position. Schieben Sie das Laufwerk in den Laufwerksschacht hinein, und achten Sie auf die korrekte Ausrichtung der Führungsschrauben an den Führungen, bis das Laufwerk richtig sitzt. Kapitel 3 Small Form Factor (SFF)–Hardware-Aufrüstungen DEWW...
Seite 99
Wenn Sie ein USB 3.0-Speicherkarten-Lesegerät installieren, verbinden Sie das USB-Kabel des Speicherkarten-Lesegeräts mit dem USB 3.0-Anschluss auf der Systemplatine, der mit MEDIA3.0 gekennzeichnet ist. HINWEIS: Unter „Systemplatinenanschlüsse“ auf Seite 73 finden Sie eine Abbildung der Komponenten auf der Systemplatine zum Anschluss von Laufwerken Drehen Sie den Laufwerkskäfig zurück in die ursprüngliche Position.
Entfernen eines kleinen optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem Computer herausnehmen. Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Installieren eines kleinen optischen Laufwerks Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 102
Bringen Sie die Frontblende wieder an, falls sie entfernt wurde. HINWEIS: Eine optionale Blendenverkleidung, die die Vorderseite des optischen Laufwerks umgibt, ist bei HP erhältlich. Bringen Sie die Blendenverkleidung an der Frontblende an, bevor Sie die Frontblende einsetzen. Bringen Sie die Zugriffsabdeckung des Computers wieder an.
Eine 3,5-Zoll-Festplatte entfernen und wieder einsetzen HINWEIS: Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer.
Seite 104
Ziehen Sie den Freigabehebel neben der Rückseite der Festplatte nach außen (1). Während Sie den Freigabehebel nach außen ziehen, schieben Sie das Laufwerk rückwärts bis zum Anschlag, dann heben Sie das Laufwerk hoch und heraus aus dem Schacht (2). Wenn Sie ein Festplattenlaufwerk einbauen möchten, müssen Sie die silberfarbenen und blauen Führungsschrauben zur isolierten Montage aus der alten Festplatte entfernen und in die neue Festplatte eindrehen.
Seite 105
Richten Sie die Führungsschrauben nach den Steckplätzen am Laufwerkskgehäuse, drücken Sie die Festplatte nach unten in den Schacht hinein, dann schieben Sie sie vorwärts bis zum Anschlag und bis sie einrastet. Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an.
Entfernen einer 2,5-Zoll-Festplatte Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 107
Ziehen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks ab. Ziehen Sie den Freigabehebel an der Rückseite des Laufwerks nach außen (1), dann schieben Sie das Laufwerk zurück bis zum Anschlag und ziehen Sie es herunter und heraus aus dem Laufwerksschacht (2).
Bringen Sie vier schwarze und blaue M3-Führungsschrauben zur isolierten Montage an (zwei auf jeder Seite des Laufwerks). HINWEIS: Metrische M3-Führungsschrauben zur isolierten Montage können von HP erworben werden. Wenn Sie ein Laufwerk austauschen, verwenden Sie die vier M3-Führungsschrauben zur isolierten Montage des alten Laufwerks für das neue.
Seite 109
Drehen Sie den Laufwerkskäfig in seine aufrechte Position. Richten Sie die Führungsschrauben am Laufwerk nach den J-förmigen Schlitzen an den Seiten des Laufwerksschachts. Schieben Sie das Laufwerk hoch in den Laufwerksschacht hinein, dann schieben Sie es vorwärts, bis es einrastet. DEWW Installieren und Entfernen von Laufwerken 101...
Seite 110
Schließen Sie das Stromkabel (1) und das Datenkabel (2) auf der Rückseite des Festplattenlaufwerks an. HINWEIS: Wenn die 2,5-Zoll-Festplatte das primäre Laufwerk ist, verbinden Sie das Datenkabel mit dem dunkelblauen SATA-Anschluss, der auf der Systemplatine mit SATA0 gekennzeichnet ist. Wenn sie ein sekundäres Laufwerk ist, verbinden Sie das Datenkabel mit einem der hellblauen SATA-Anschlüsse auf der Systemplatine.
Schließen Sie das Netzkabel und gegebenenfalls weitere Peripheriegeräte wieder an und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden. Installieren eines Sicherheitsschlosses Die unten und auf den folgenden Seiten abgebildeten Sicherheitsschlösser können zur Sicherung des Computers verwendet werden.
Vorhängeschloss HP Business-PC-Sicherheitsschloss Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. 104 Kapitel 3 Small Form Factor (SFF)–Hardware-Aufrüstungen DEWW...
Seite 113
Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des Monitors.
Seite 114
Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 115
Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. Frontblendensicherheit Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß...
Seite 117
Entfernen Sie eine der fünf silbernen 6-32-Standardschrauben, die sich an der Oberseite des Laufwerkskäfigs befinden. Setzen Sie die Sicherheitsschraube durch den mittleren Freigaberiegel der Frontblende ein, um die Frontblende zu fixieren. Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein.
Arbeiten. Das Handbuch enthält Erläuterungen zur richtigen Einrichtung des Arbeitsplatzes und zur korrekten Körperhaltung sowie Gesundheitstipps für die Arbeit am Computer und wichtige Hinweise zur elektrischen und mechanischen Sicherheit. Dieses Handbuch befindet sich im Internet unter http://www.hp.com/ergo. VORSICHT! Gerät enthält unter Spannung stehende und bewegliche Teile.
Seite 119
ACHTUNG: Statische Elektrizität kann die elektrischen Komponenten des Computers oder der optionalen Geräte beschädigen. Bevor Sie mit der Arbeit an den Komponenten beginnen, sollten Sie daher einen geerdeten Metallgegenstand berühren, um sich elektrostatisch zu entladen. Weitere Informationen finden Sie in „Elektrostatische Entladung“...
Anschließen des Netzkabels Wenn Sie das Netzteil anschließen, ist es wichtig, die nachfolgenden Schritte zu befolgen, um sicherzustellen, dass sich das Netzkabel nicht vom Computer löst. Stecken Sie das weibliche Ende des Netzkabels in das externe Netzteil (1) ein. Verbinden Sie das andere Ende des Netzkabels mit einer Steckdose (2). Verbinden Sie das runde Ende des Netzkabels mit dem Netzanschluss an der Rückseite des Computers (3).
Entfernen der Zugriffsabdeckung des Computers Die internen Komponenten sind erst nach Abnehmen der Abdeckung zugänglich: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus.
Zugriffsabdeckung des Computers wieder anbringen Richten Sie die Führungsnasen der Abdeckung mit den Schlitzen am Gehäuse aus, und schieben Sie die Abdeckung bis zum Anschlag in Richtung der Vorderseite des Gehäuses (1). Ziehen Sie die Rändelschraube an, um die Abdeckung zu befestigen (2). 114 Kapitel 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen DEWW...
Entfernen der Frontblende Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß herunter, und schalten Sie den Computer und eventuell vorhandene Peripheriegeräte aus. Ziehen Sie das Netzkabel, und trennen Sie alle Verbindungen zu Peripheriegeräten.
Seite 124
Nach dem Entfernen der Laufwerksblende des kleinen optischen Laufwerks und der Installierung eines kleinen optischen Laufwerks können Sie eine optionale Blendenverkleidung (von HP erhältlich), die die Vorderseite des kleinen optischen Laufwerks umgibt, anbringen. 116 Kapitel 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen DEWW...
Frontblende wieder einsetzen Setzen Sie die drei Haken an der Unterseite der Blende in die rechteckigen Aussparungen auf dem Gehäuse ein (1), klappen Sie dann die Oberseite der Abdeckung auf das Gehäuse (2), und lassen Sie diese einrasten. DEWW Frontblende wieder einsetzen 117...
HINWEIS: Eine optionale Quick-Release-Montageklammer für die Fixierung des Computers an einer Wand, einem Büro oder einem Schwingarm ist bei HP erhältlich. Wenn Sie die Montageklammer verwenden, installieren Sie den Computer nicht mit den E/A-Anschlüssen Richtung Erde. 118 Kapitel 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen...
Systemplatinenanschlüsse In der folgenden Abbildung und Tabelle sind die Komponenten der Systemplatinenanschlüsse dargestellt bzw. aufgeführt. Systemplatinenanschluss Etikett für Farbe Komponente Systemplatine Mini PCI Express x1 X1PCIEXP1 Schwarz Erweiterungskarte (z. B. WLAN- Karte) Mini-SATA mSATA Weiß Ultrakleines SSD-Laufwerk Abdeckungssperre HLOCK Schwarz Abdeckungssperre SATA 3.0 SATA1...
Zusätzlichen Speicher installieren Der Computer ist mit DDR3-SDRAM-Speicher ausgestattet (Double Data Rate 3 Synchronous Dynamic Random Access Memory). Dabei handelt es sich um SO-DIMM-Module (Small Outline Dual Innline Memory Module). SO-DIMM-Module Die Speichersteckplätze auf der Systemplatine können mit bis zu zwei Standard-SODIMM bestückt werden.
Bestücken von SODIMM-Steckplätzen Auf der Systemplatine befinden sich zwei SODIMM-Steckplätze, mit einem Steckplatz pro Kanal. Die Steckplätze sind mit DIMM1 und DIMM3 gekennzeichnet. Der Steckplatz DIMM1 ist Speicherkanal B zugeordnet. Der Steckplatz DIMM3 ist Speicherkanal A zugeordnet. Beschreibung Etikett für Systemplatine Farbe Steckplatz SODIMM1-Steckplatz, Kanal B DIMM1...
Installieren von SODIMMs ACHTUNG: Sie müssen das Netzkabel trennen und ca. 30 Sekunden warten, bis der Stromkreislauf unterbrochen ist, bevor Sie Speichermodule hinzufügen oder entfernen. Unabhängig vom Betriebsmodus ist das Speichermodul immer spannungsgeladen, wenn der Computer mit einer Strom führenden Steckdose verbunden ist. Wenn Sie Speichermodule hinzufügen oder entfernen, während Spannung anliegt, kann dies zu irreparablen Schäden an den Speichermodulen bzw.
Seite 131
Um ein SODIMM-Modul zu entfernen, drücken Sie die beiden Verriegelungen links und rechts des SODIMM-Moduls nach außen (1), und ziehen Sie dann das SODIMM-Modul aus dem Steckplatz (2). HINWEIS: Wenn auf dem Computer ein magnetisches Gehäuseschloss installiert ist, kann es notwendig sein, das Schloss vor dem Entfernen oder Installieren eines SODIMM zu entfernen.
Stecken Sie den Netzstecker wieder ein, und schalten Sie den Computer ein. Aktivieren Sie die Sicherheitsvorrichtungen, die beim Entfernen der Computerabdeckung deaktiviert wurden. Der Computer erkennt den zusätzlichen Speicher beim Hochfahren automatisch. Ersetzen des optischen Laufwerks Der Ultra-slim Desktop verwendet ein kleines Serial ATA (SATA) optisches Laufwerk. Herausnehmen des optischen Laufwerks ACHTUNG: Im Laufwerk darf sich kein Wechseldatenträger mehr befinden, wenn Sie es aus dem...
Vorbereiten des neuen optischen Laufwerks Bevor das neue optische Laufwerk verwendet werden kann, muss der Freigaberiegel angebracht werden. Entfernen Sie die Schutzfolie vom Klebeband am Freigaberiegel. Richten Sie die Öffnungen am Freigaberiegel mit den Stiften an der Seite des optischen Laufwerks aus, ohne dass der Freigaberiegel dabei mit dem optischen Laufwerk in Berührung kommt.
Installieren des neuen optischen Laufwerks HINWEIS: Wenn Sie ein optisches Laufwerk in einen Schacht einsetzen, in den vorher kein Laufwerk eingesetzt wurde, müssen Sie die Zugriffsabdeckung, die Frontblende und die Laufwerksblende, die die Schachtöffnung bedeckt, entfernen, bevor Sie anfangen. Folgen Sie den Verfahren in „Entfernen der Zugriffsabdeckung des Computers“...
Austauschen der Festplatte HINWEIS: Der Ultra-slim Desktop unterstützt nur interne 2,5-Zoll-Serial-ATA (SATA)-Festplatten. Bevor Sie die alte Festplatte ausbauen, sollten Sie unbedingt die darauf gespeicherten Daten sichern, damit Sie sie auf die neue Festplatte übertragen können. Das vorinstallierte 2,5-Zoll-Festplattenlaufwerk befindet sich in einer Halterung unter dem optischen Laufwerk.
Seite 136
Heben Sie die Festplattenhalterung gerade nach oben aus dem Gehäuse heraus. Entfernen Sie die vier Führungsschrauben von den Seiten der Festplattenhalterung. Heben Sie die Festplatte in der Halterung an (1), und ziehen Sie das Laufwerk aus dem Gehäuse heraus (2). 128 Kapitel 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen DEWW...
Seite 137
Heben Sie die Festplatte an, bis deren Oberseite oben an der Halterung anliegt (1), um zu verhindern, dass der Schaltkreis an der Unterseite der Festplatte die Registerkarten unten an der Halterung berührt, und schieben Sie dann die neue Festplatte in die Halterung ein (2). ACHTUNG: Achten Sie darauf, dass die Platine an der Unterseite der Festplatte die Verriegelungen unten an der Halterung nicht berührt, wenn Sie die Festplatte in die Halterung...
Wenn Sie die Halterung des Festplattenlaufwerks wieder in das Gehäuse einsetzen möchten, richten Sie die Führungsschrauben an den Öffnungen am Laufwerksschacht aus, senken Sie die Halterung nach unten in den Laufwerksschacht ab (1), und drücken Sie den Griff an der Halterung ganz nach unten (2), so dass das Laufwerk richtig eingesetzt ist und einrastet.
Schieben Sie die Nasen an der Anschlussabdeckung in die Schlitze an der Rückseite des Gehäuses hinein, und schieben Sie die Abdeckung nach rechts, um sie sicher anzubringen (2). HINWEIS: Aus Sicherheitsgründen können Sie eine optionale Kabel-Diebstahlsicherung am Gehäuse anbringen, mit der die Anschlussabdeckung verriegelt und der Computer gesichert wird. Siehe „Installieren eines Sicherheitsschlosses“...
Seite 140
verwendet werden. Wenn eine Anschlussabdeckung installiert ist, sollte die Öffnung ganz rechts verwendet werden. 132 Kapitel 4 Ultra-slim Desktop (USDT)–Hardware-Aufrüstungen DEWW...
Vorhängeschloss HP Business-PC-Sicherheitsschloss Befestigen Sie das Sicherheitskabel, indem Sie es um einen stationären Gegenstand wickeln. DEWW Installieren eines Sicherheitsschlosses 133...
Seite 142
Führen Sie das Sicherheitsschloss der Kabel-Diebstahlsicherung in die entsprechende Buchse an der Rückseite des Monitors ein, und befestigen Sie das Sicherheitsschloss am Monitor, indem Sie den Schlüssel in das Schlüsselloch an der Rückseite des Sicherheitsschlosses stecken und um 90 Grad drehen. Schieben Sie das Sicherheitskabel durch das Loch im Sicherheitsschloss an der Rückseite des Monitors.
Seite 143
Verwenden Sie die Halterung, die im Lieferumfang des Kits enthalten ist, um andere Peripheriegeräte zu sichern. Legen Sie hierzu das Gerätekabel über die Mitte der Halterung (1) und stecken Sie das Sicherheitskabel durch eines der beiden Löcher in der Halterung (2). Verwenden Sie das Loch in der Halterung, mit dem das Peripheriegerät am besten gesichert wird.
Seite 144
Schrauben Sie das Schloss mit der beigefügten Schraube in das Rändelschraubenloch. Setzen Sie das Steckerende des Sicherungskabels in die Sperre ein (1), und drücken Sie gegen den Knopf (2), um die Sperre zu aktivieren. Verwenden Sie den im Lieferumfang enthaltenen Schlüssel, um die Sperre zu lösen.
Seite 145
Wenn Sie dies getan haben, sind alle Geräte Ihrer Workstation gesichert. DEWW Installieren eines Sicherheitsschlosses 137...
Frontblendensicherheit Die Frontblende lässt sich mithilfe einer im Lieferumfang enthaltenen Sicherheitsschraube befestigen. So befestigen Sie die Sicherheitsschraube: Entfernen/Deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Nehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Schalten Sie den Computer ordnungsgemäß aus, indem Sie das Betriebssystem herunterfahren, und schalten Sie alle externen Geräte aus.
Seite 147
Setzen Sie die Sicherungsschraube durch den mittleren Freigaberiegel der Frontblende in das Gehäuse ein, um die Frontblende zu fixieren. Bringen Sie die Abdeckung wieder an. Wenn der Computer auf einem Standfuß platziert war, stellen Sie ihn wieder darauf. Schließen Sie das Netzkabel wieder an, und schalten Sie den Computer ein. Verriegeln Sie die Sicherheitsvorrichtungen, die beim Entfernen der Abdeckung gelöst wurden.
Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. ACHTUNG: Tauschen Sie die Batterie nur gegen geeignete HP Ersatzprodukte aus. Sichern Sie vor dem Austauschen der Batterie unbedingt die CMOS-Einstellungen des Computers. Statische Elektrizität kann die elektronischen Komponenten des Computers oder der optionalen Geräte beschädigen.
Seite 149
Entfernen Sie die Abdeckung des Computers. Suchen Sie die Batterie und deren Halterung auf der Systemplatine. HINWEIS: Bei manchen Computermodellen müssen Sie unter Umständen eine interne Komponente herausnehmen, um die Batterie austauschen zu können. Führen Sie je nach Typ der Batteriehalterung auf der Systemplatine die folgenden Schritte aus, um die Batterie auszutauschen.
Seite 150
Typ 3 Drücken Sie die Halteklammer (1) der Batterie nach hinten, und nehmen Sie die Batterie heraus (2). Setzen Sie die neue Batterie ein, und bringen Sie die Halteklammer wieder in die richtige Position. HINWEIS: Nachdem die Batterie ausgetauscht wurde, schließen Sie den Vorgang mit folgenden Schritten ab.
– Bestellen Sie diesen Schlüssel, bevor Sie ihn benötigen. So erhalten Sie einen FailSafe-Schlüssel: ● Wenden Sie sich an einen HP Servicepartner. Bestellen Sie unter der Teilenummer 166527-001 den schraubenschlüsselartigen Schlüssel oder unter der Teilenummer 166527-002 den schraubendreherartigen Schlüssel.
Verwenden des Smart Cover FailSafe-Schlüssels, um das Smart Cover-Schloss zu entfernen So öffnen Sie die Abdeckung bei aktiviertem Smart Cover Lock: Entfernen/deaktivieren Sie alle Sicherheitsvorrichtungen, die das Öffnen des Computers verhindern. Entnehmen Sie alle Wechselmedien wie CDs oder USB-Flash-Laufwerke aus dem Computer. Fahren Sie das Betriebssystem ordnungsgemäß...
Seite 153
● Entfernen der Schraube des Smart Cover-Schlosses vom Small Form Factor ● Entfernen der Schraube des Smart Cover-Schlosses vom Ultra-slim Desktop Sie können jetzt die Abdeckung des Computers entfernen. Um das Smart Cover Lock wieder zu befestigen, bringen Sie die Sicherheitsschrauben wieder an. DEWW Verwenden des Smart Cover FailSafe-Schlüssels, um das Smart Cover-Schloss zu entfernen 145...
Elektrostatische Entladung Die Entladung von statischer Elektrizität über einen Finger oder einen anderen Leiter kann die Systemplatine oder andere Bauteile beschädigen, die gegenüber elektrostatischer Entladung empfindlich sind. Diese Art von Beschädigungen kann die Lebensdauer der Geräte verkürzen. Vermeiden von Schäden durch elektrostatische Entladung Beachten Sie die folgenden Vorsichtsmaßnahmen, um eine Beschädigung durch elektrostatische Entladungen zu vermeiden:...
Seite 155
Wenn Sie keine geeigneten Hilfsmittel besitzen, um eine ordnungsgemäße Erdung sicherzustellen, wenden Sie sich an einen Servicepartner. HINWEIS: Weitere Informationen zu statischer Elektrizität erhalten Sie bei Ihrem Servicepartner. DEWW Erdungsmethoden 147...
Hinweise zu Betrieb, Routine-Pflege und Versandvorbereitung des Computers Hinweise zu Betrieb und Routine-Pflege des Computers Beachten Sie die folgenden Hinweise, um den Computer und Monitor ordnungsgemäß einzurichten und zu pflegen: ● Schützen Sie den Computer vor Feuchtigkeit, direkter Sonneneinstrahlung sowie vor extremen Temperaturen.
Seite 157
● Installieren oder aktivieren Sie die Energiesparfunktionen des Betriebssystems oder anderer Software, wie z. B. den Leerlauf. ● Schalten Sie den Computer aus, bevor Sie eine der folgenden Wartungsarbeiten durchführen: ◦ Wischen Sie das Computer-Gehäuse mit einem weichen, mit Wasser angefeuchteten Tuch ab.
Vorsichtsmaßnahmen für optische Laufwerke Beachten Sie beim Betreiben oder Reinigen des optischen Laufwerks die folgenden Hinweise. Betrieb ● Bewegen Sie das Laufwerk nicht, während es in Betrieb ist. Anderenfalls können beim Lesen der Daten Fehler auftreten. ● Setzen Sie das Laufwerk nicht hohen Temperaturschwankungen aus, da sich im Gerät sonst Kondenswasser bilden kann.
Seite 159
Unterbrechen Sie die Stromversorgung zu den Systemkomponenten und den angeschlossenen Peripheriegeräten. Trennen Sie diese Geräte anschließend vom Computer. HINWEIS: Vergewissern Sie sich, dass alle Karten sicher und fest in ihren Steckplätzen sitzen, bevor Sie den Computer verschicken. Verpacken Sie die Systemkomponenten und Peripheriegeräte in ihrer Originalverpackung oder einer ähnlichen Verpackung mit genügend Verpackungsmaterial, um sie zu schützen.
