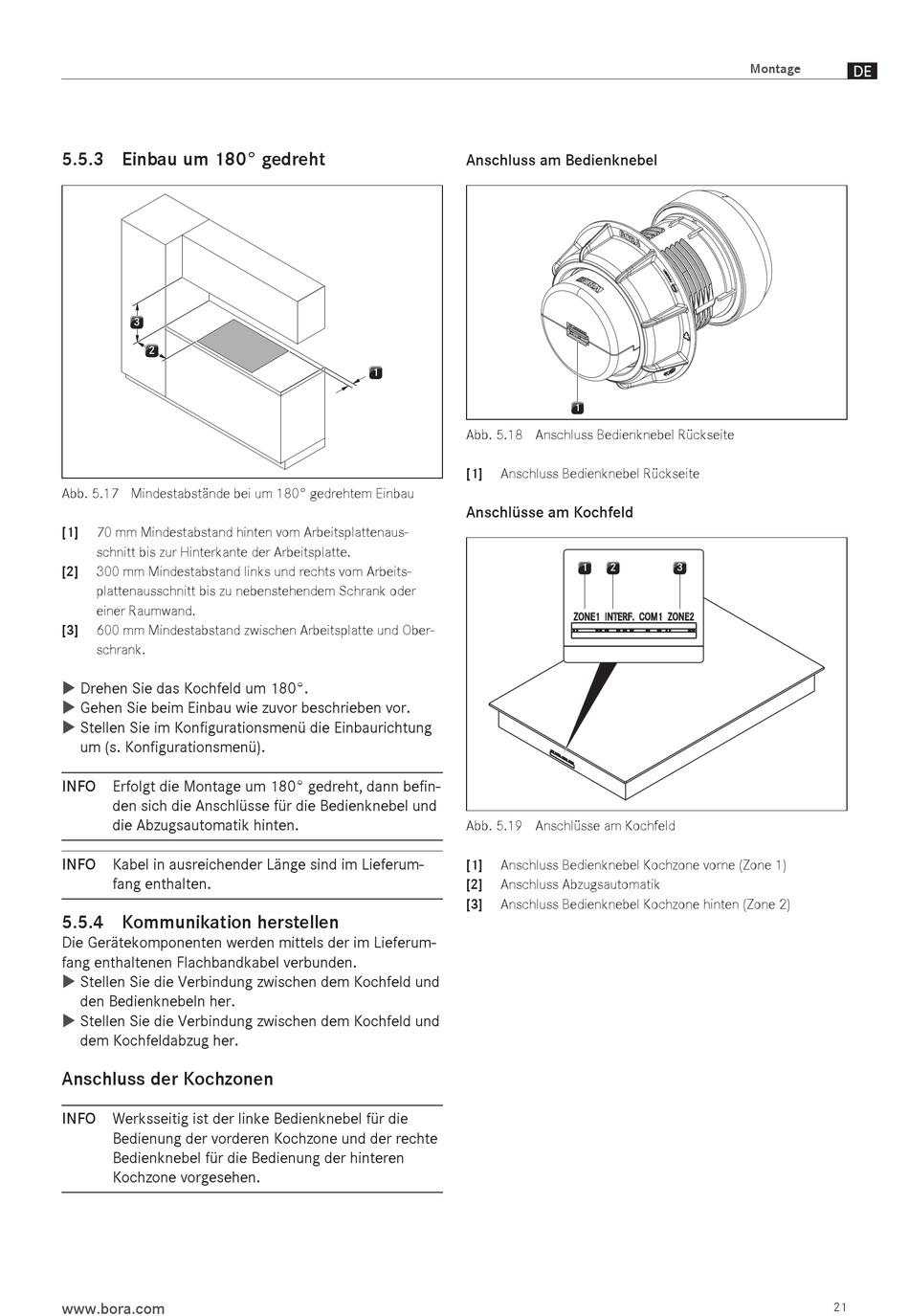

5.5.3 Einbau um 180° gedreht
3
2
Abb. 5.17 Mindestabstände bei um 180° gedrehtem Einbau
[1]
70 mm Mindestabstand hinten vom Arbeitsplattenaus-
schnitt bis zur Hinterkante der Arbeitsplatte.
[2]
300 mm Mindestabstand links und rechts vom Arbeits-
plattenausschnitt bis zu nebenstehendem Schrank oder
einer Raumwand.
[3]
600 mm Mindestabstand zwischen Arbeitsplatte und Ober-
schrank.
Drehen Sie das Kochfeld um 180°.
X
X
Gehen Sie beim Einbau wie zuvor beschrieben vor.
X
X
Stellen Sie im Konfigurationsmenü die Einbaurichtung
X
X
um (s. Konfigurationsmenü).
INFO Erfolgt die Montage um 180° gedreht, dann befin-
den sich die Anschlüsse für die Bedienknebel und
die Abzugsautomatik hinten.
INFO Kabel in ausreichender Länge sind im Lieferum-
fang enthalten.
5.5.4 Kommunikation herstellen
Die Gerätekomponenten werden mittels der im Lieferum-
fang enthaltenen Flachbandkabel verbunden.
Stellen Sie die Verbindung zwischen dem Kochfeld und
X
X
den Bedienknebeln her.
Stellen Sie die Verbindung zwischen dem Kochfeld und
X
X
dem Kochfeldabzug her.
Anschluss der Kochzonen
INFO Werksseitig ist der linke Bedienknebel für die
Bedienung der vorderen Kochzone und der rechte
Bedienknebel für die Bedienung der hinteren
Kochzone vorgesehen.
www.bora.com
Anschluss am Bedienknebel
1
Abb. 5.18 Anschluss Bedienknebel Rückseite
[1]
Anschluss Bedienknebel Rückseite
Anschlüsse am Kochfeld
Abb. 5.19 Anschlüsse am Kochfeld
[1]
Anschluss Bedienknebel Kochzone vorne (Zone 1)
[2]
Anschluss Abzugsautomatik
[3]
Anschluss Bedienknebel Kochzone hinten (Zone 2)
1
1
2
3
ZONE1 INTERF. COM1 ZONE2
