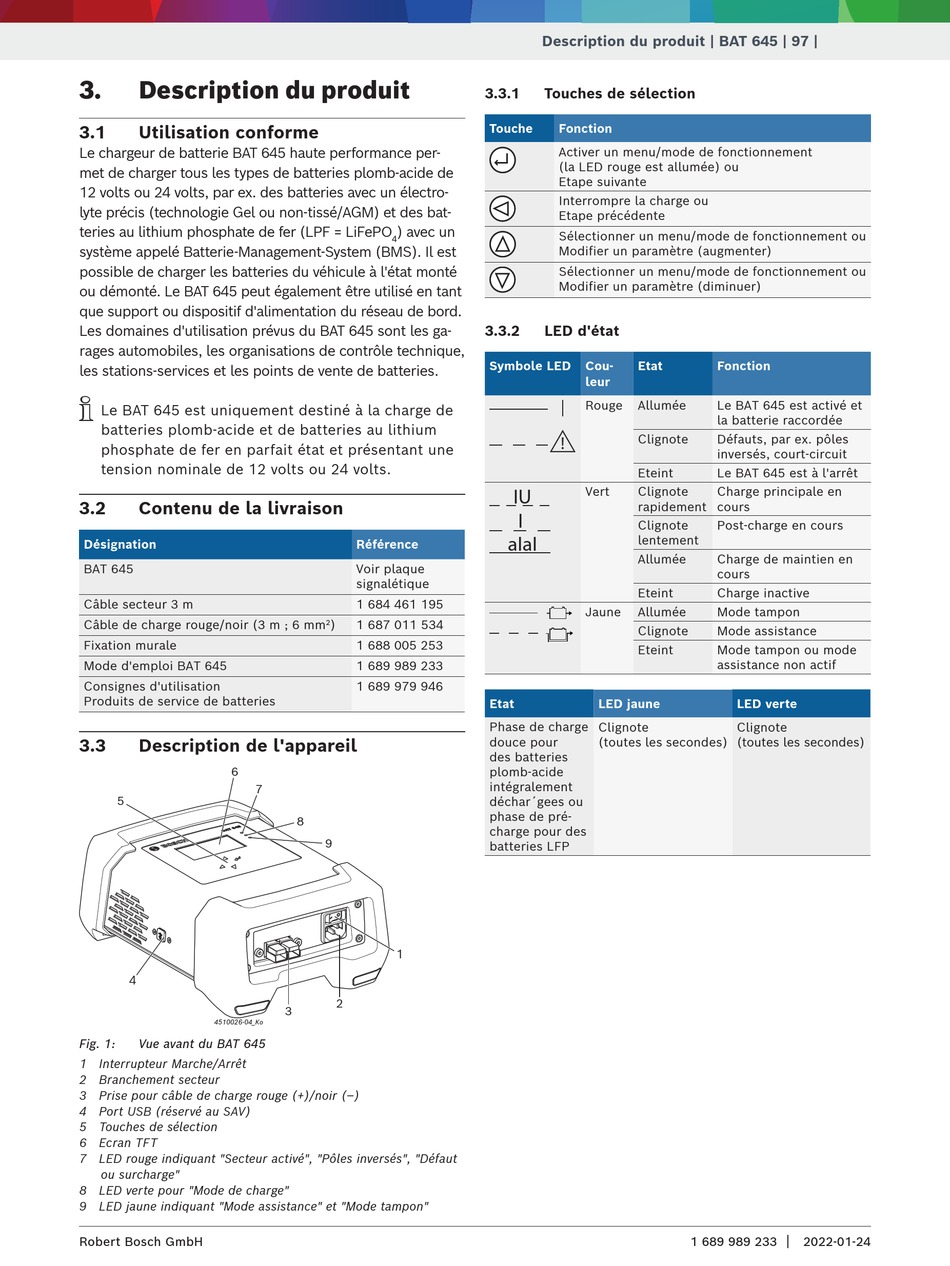

3.

Description du produit

3.1

Utilisation conforme

Le chargeur de batterie BAT 645 haute performance per-
met de charger tous les types de batteries plomb-acide de
12 volts ou 24 volts, par ex. des batteries avec un électro-
lyte précis (technologie Gel ou non-tissé/AGM) et des bat-
teries au lithium phosphate de fer (LPF = LiFePO
système appelé Batterie-Management-System (BMS). Il est
possible de charger les batteries du véhicule à l'état monté
ou démonté. Le BAT 645 peut également être utilisé en tant
que support ou dispositif d'alimentation du réseau de bord.
Les domaines d'utilisation prévus du BAT 645 sont les ga-
rages automobiles, les organisations de contrôle technique,
les stations-services et les points de vente de batteries.
i
Le BAT 645 est uniquement destiné à la charge de
batteries plomb-acide et de batteries au lithium
phosphate de fer en parfait état et présentant une
tension nominale de 12 volts ou 24 volts.
3.2

Contenu de la livraison

Désignation
BAT 645
Câble secteur 3 m
Câble de charge rouge/noir (3 m ; 6 mm
Fixation murale
Mode d'emploi BAT 645
Consignes d'utilisation
Produits de service de batteries
3.3

Description de l'appareil

6
7
5
4
4510026-04_Ko
Fig. 1: Vue avant du BAT 645
1 Interrupteur Marche/Arrêt
2 Branchement secteur
3 Prise pour câble de charge rouge (+)/noir (–)
4 Port USB (réservé au SAV)
5 Touches de sélection
6 Ecran TFT
7 LED rouge indiquant "Secteur activé", "Pôles inversés", "Défaut
ou surcharge"
8 LED verte pour "Mode de charge"
9 LED jaune indiquant "Mode assistance" et "Mode tampon"
Robert Bosch GmbH
) avec un
4
Référence
Voir plaque
signalétique
1 684 461 195
) 1 687 011 534
2
1 688 005 253
1 689 989 233
1 689 979 946
8
9
1
2
3
Description du produit | BAT 645 | 97 |
3.3.1 Touches de sélection
Touche Fonction
Activer un menu/mode de fonctionnement
(la LED rouge est allumée) ou
Etape suivante
Interrompre la charge ou
Etape précédente
Sélectionner un menu/mode de fonctionnement ou
Modifier un paramètre (augmenter)
Sélectionner un menu/mode de fonctionnement ou
Modifier un paramètre (diminuer)
3.3.2 LED d'état
Symbole LED Cou- Etat
leur
Rouge Allumée
Clignote
!
Eteint
Vert Clignote
IU
rapidement
I
Clignote
lentement
aIaI
Allumée
Eteint
Jaune Allumée
v
Clignote
v
Eteint
Etat LED jaune
Phase de charge Clignote
douce pour (toutes les secondes)
des batteries
plomb-acide
intégralement
déchar´gees ou
phase de pré-
charge pour des
batteries LFP
Fonction
Le BAT 645 est activé et
la batterie raccordée
Défauts, par ex. pôles
inversés, court-circuit
Le BAT 645 est à l'arrêt
Charge principale en
cours
Post-charge en cours
Charge de maintien en
cours
Charge inactive
Mode tampon
Mode assistance
Mode tampon ou mode
assistance non actif
LED verte
Clignote
(toutes les secondes)
|
1 689 989 233 2022-01-24
