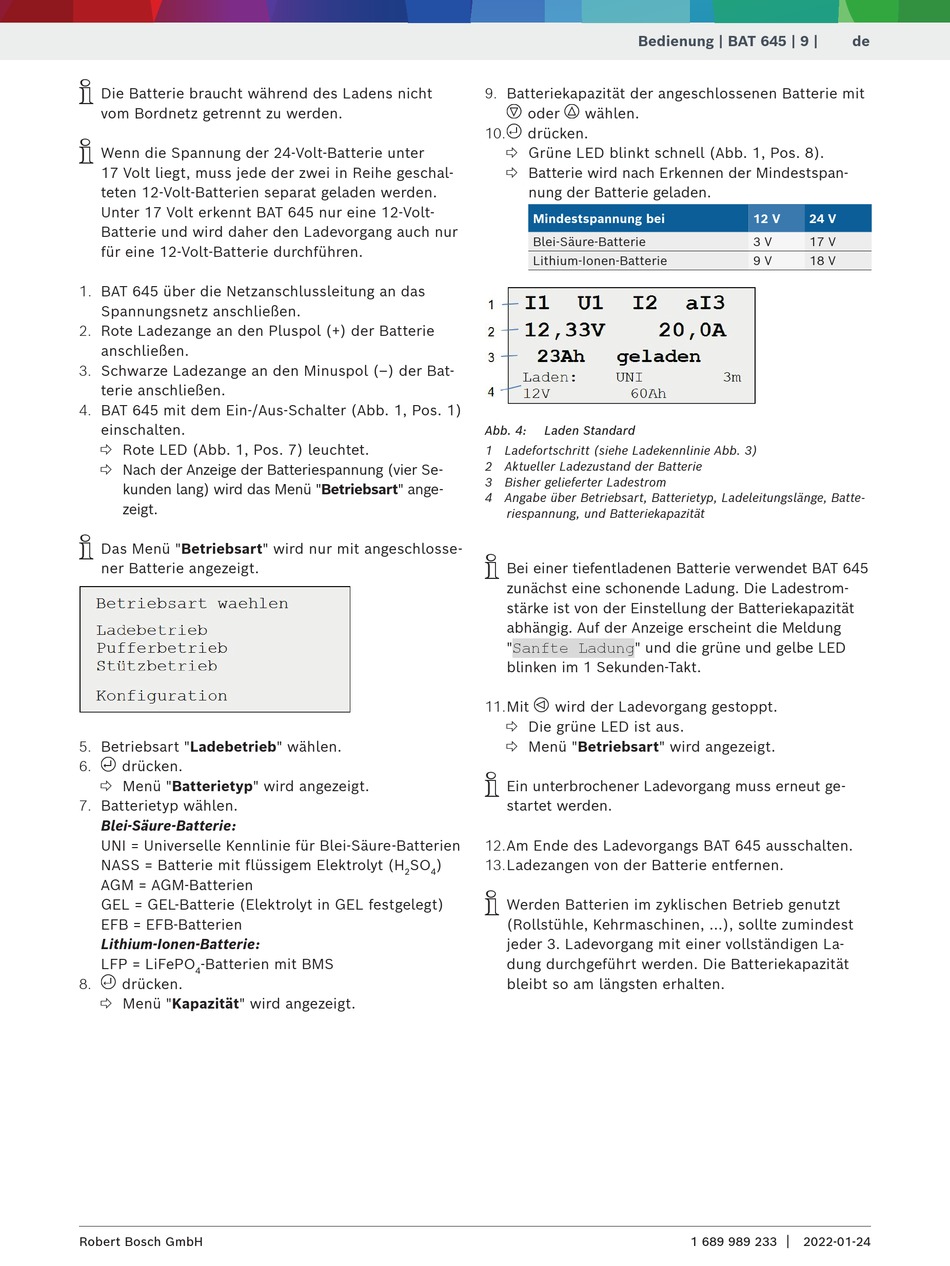

Bosch BAT 645 Originalbetriebsanleitung Seite 9

i
Die Batterie braucht während des Ladens nicht
vom Bordnetz getrennt zu werden.
i
Wenn die Spannung der 24-Volt-Batterie unter
17 Volt liegt, muss jede der zwei in Reihe geschal-
teten 12-Volt-Batterien separat geladen werden.
Unter 17 Volt erkennt BAT 645 nur eine 12-Volt-
Batterie und wird daher den Ladevorgang auch nur
für eine 12-Volt-Batterie durchführen.
1. BAT 645 über die Netzanschlussleitung an das
Spannungsnetz anschließen.
2. Rote Ladezange an den Pluspol (+) der Batterie
anschließen.
3. Schwarze Ladezange an den Minuspol (‒) der Bat-
terie anschließen.
4. BAT 645 mit dem Ein-/Aus-Schalter (Abb. 1, Pos. 1)
einschalten.
 Rote LED (Abb. 1, Pos. 7) leuchtet.
 Nach der Anzeige der Batteriespannung (vier Se-
kunden lang) wird das Menü "Betriebsart" ange-
zeigt.
i
Das Menü "Betriebsart" wird nur mit angeschlosse-
ner Batterie angezeigt.
5. Betriebsart "Ladebetrieb" wählen.
drücken.
6.
 Menü "Batterietyp" wird angezeigt.
7. Batterietyp wählen.
Blei-Säure-Batterie:
UNI = Universelle Kennlinie für Blei-Säure-Batterien
NASS = Batterie mit flüssigem Elektrolyt (H
AGM = AGM-Batterien
GEL = GEL-Batterie (Elektrolyt in GEL festgelegt)
EFB = EFB-Batterien
Lithium-Ionen-Batterie:
LFP = LiFePO -Batterien mit BMS
4
8. drücken.
 Menü "Kapazität" wird angezeigt.
Robert Bosch GmbH
9. Batteriekapazität der angeschlossenen Batterie mit
oder
10. drücken.
 Grüne LED blinkt schnell (Abb. 1, Pos. 8).
 Batterie wird nach Erkennen der Mindestspan-
nung der Batterie geladen.
Mindestspannung bei
Blei-Säure-Batterie
Lithium-Ionen-Batterie
Abb. 4: Laden Standard
1 Ladefortschritt (siehe Ladekennlinie Abb. 3)
2 Aktueller Ladezustand der Batterie
3 Bisher gelieferter Ladestrom
4 Angabe über Betriebsart, Batterietyp, Ladeleitungslänge, Batte-
riespannung, und Batteriekapazität
i
Bei einer tiefentladenen Batterie verwendet BAT 645
zunächst eine schonende Ladung. Die Ladestrom-
stärke ist von der Einstellung der Batteriekapazität
abhängig. Auf der Anzeige erscheint die Meldung
Sanfte Ladung
"
blinken im 1 Sekunden-Takt.
11. Mit wird der Ladevorgang gestoppt.
 Die grüne LED ist aus.
 Menü "Betriebsart" wird angezeigt.
i
Ein unterbrochener Ladevorgang muss erneut ge-
startet werden.
12. Am Ende des Ladevorgangs BAT 645 ausschalten.
SO ) 13. Ladezangen von der Batterie entfernen.
2 4
i
Werden Batterien im zyklischen Betrieb genutzt
(Rollstühle, Kehrmaschinen, ...), sollte zumindest
jeder 3. Ladevorgang mit einer vollständigen La-
dung durchgeführt werden. Die Batteriekapazität
bleibt so am längsten erhalten.
Bedienung | BAT 645 | 9 |
wählen.
12 V
3 V
9 V
" und die grüne und gelbe LED
1 689 989 233
de
24 V
17 V
18 V
|
2022-01-24
