Teil 4 Einsatz CPU 313SC/DPM

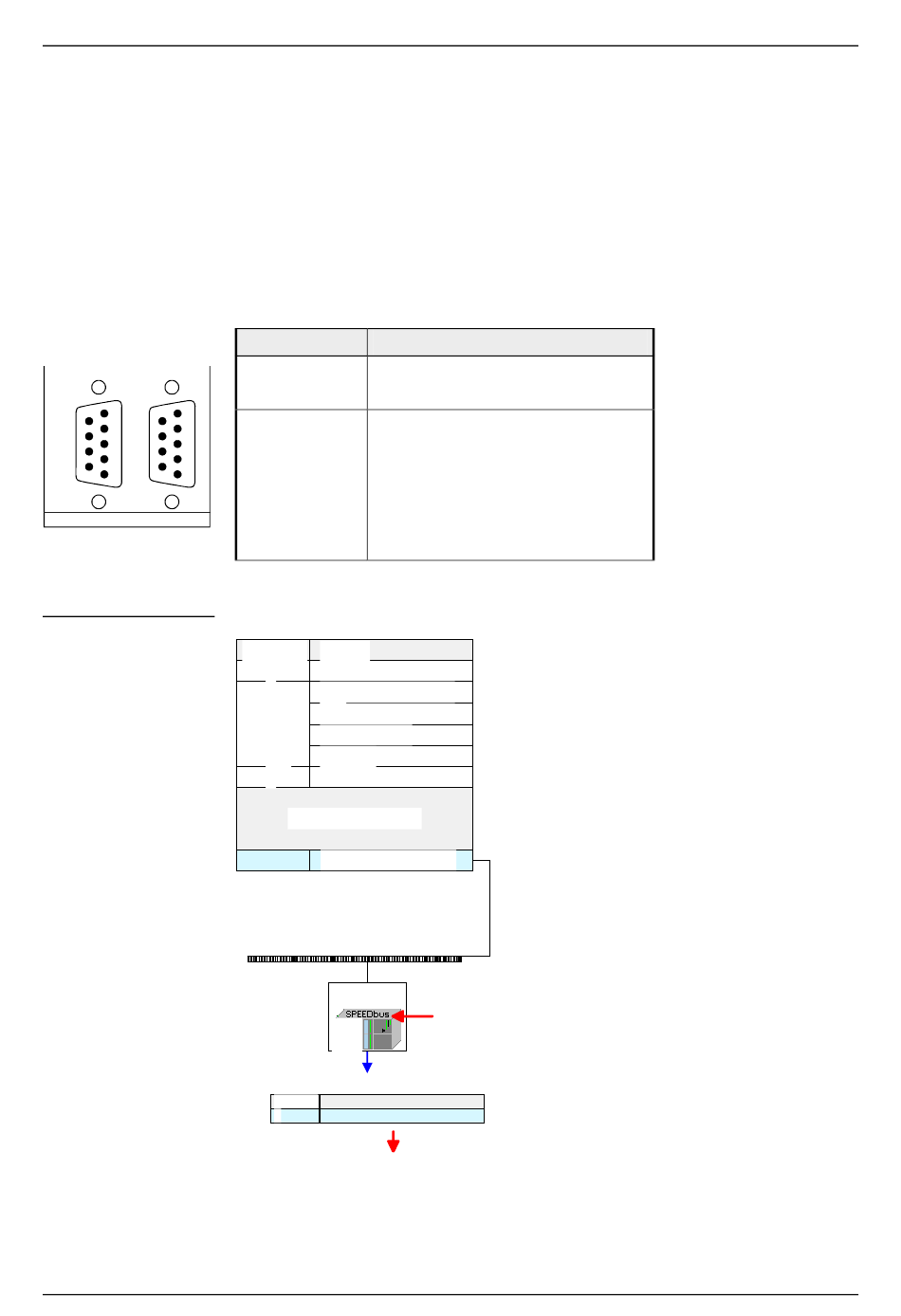

Parametrierung der RS 485-Schnittstelle X3
Übersicht
X2
X3
MPI
PtP/PB-DP
VIPA-spezifische
Parameter über
SPEED7-CPU
4-18
Durch Einbindung der speedbus.gsd können Sie die RS485-Schnittstelle
X3 der CPU 313-6CF03 konfigurieren. Defaultmäßig ist diese Schnittstelle
auf "Profibus-DP async" eingestellt.
Die Möglichkeiten für die Konfiguration entnehmen Sie bitte der folgenden
Tabelle:
Schnittstelle
Funktionalität
X2
MPI (fix)
X3
Profibus-DP async (default)
Profibus DP syncIn
Profibus DP syncOut
Profibus DP syncInOut
PtP
Standard-Bus
Steckpl.
Modul
1
CPU 313C-2 DP
2
DP
X2
2.2
DI16/DO16
2.4
Zählen
3
Module am Bus
342-5DA02 V5.0
virtueller DP-Master für CPU
(100) VIPA
...
VIPA_SPEEDbus
Steckpl.
Best.-Nr.
1
313-6CF03 auf Steckpl. 100
Objekteigenschaften der
CPU auf Steckplatz 100
Handbuch VIPA System 300S SPEED7
Über eine Hardware-Konfiguration
können Sie die VIPA-spezifischen
Parameter der SPEED7-CPU ein-
stellen.
Sie gelangen in das Parametrier-
fenster für die SPEED7-CPU, indem
Sie auf die am SPEED-Bus-Slave
eingefügte CPU 313SC/DPM dop-
pelklicken.
Sobald Sie Ihr Projekt zusammen
mit Ihrem SPS-Programm in die
CPU übertragen, werden die Para-
meter nach dem Hochlauf über-
nommen.
Nach
Schnittstellen X3 wieder auf "Profi-
bus-DP async" eingestellt.
CPU:
Adr.: 100
HB140D - CPU SC - RD_313-6CF03 - Rev. 09/45
dem
Urlöschen
ist
die
