Teil 8 WinPLC7
Beispiel zur Projektierung
Aufgabenstellung
Hierbei soll gelten:
Voraussetzung
Projektierung
Hardware-
Konfiguration
8-4
Im Beispiel wird ein FC 1 programmiert, welcher vom OB 1 zyklisch
aufgerufen wird. Durch Vorgabe von 2 Vergleichswerten (value1 und
value2) an den FC können Sie abhängig vom Vergleichsergebnis eine
Ausgabe zur SPS aktivieren.
wenn value1 = value2 aktiviere Ausgang A 124.0
wenn value1 > value2 aktiviere Ausgang A 124.1
wenn value1 < value2 aktiviere Ausgang A 124.2
• Sie besitzen Administratorenrechte für Ihren PC.
• WinPLC7 ist installiert und als "Profi"-Version aktiviert.
• Eine SPEED7-CPU und ein digitales Ausgabe-Modul sind aufgebaut
und verdrahtet.
• Der Ethernet-PG/OP-Kanal der CPU ist mit Ihrem Ethernet-Netzwerk
verbunden. Mit einem Ethernet-Kabel können Sie Ihre CPU entweder
direkt oder über einen Switch/Hub an Ihren PC anschließen.
• WinPCap für die Teilnehmersuche über Ethernet ist installiert.
• Die Spannungsversorgung von CPU und E/A-Peripherie ist einge-
schaltet und die CPU befindet sich im STOP-Zustand.
• Starten Sie WinPLC7 ("Profi"-Version)
• Legen Sie mit Datei > Projekt öffnen/erzeugen ein neues Projekt an und
öffnen Sie dies.

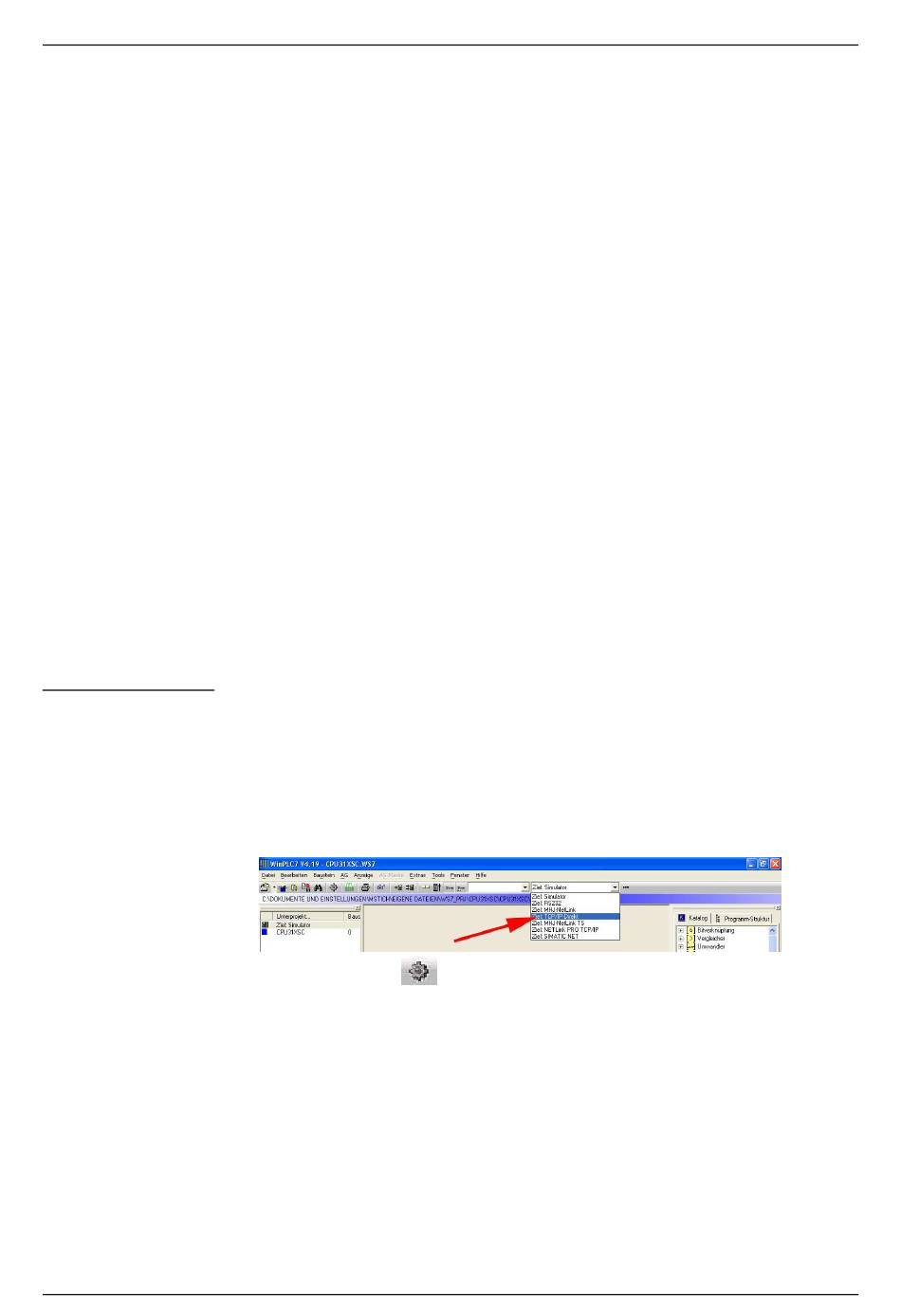

• Für den Aufruf des Hardware-Konfigurators ist es erforderlich WinPLC7
vom Simulations-Modus in den Offline-Modus zu schalten. Stellen Sie
hierzu zur Kommunikation über Ethernet "Ziel: TCP/IP Direkt" ein.
• Starten Sie mit
dass die Auswahl eines Objekts im Hardware-Katalog durch Doppelklick
erfolgt.
• Wählen Sie im Register SPS-System selektieren den Parameter
"VIPA SPEED7" und klicken Sie auf [Erzeugen]. Eine neue Station wird
angelegt.
• Sichern Sie die leere Station. Vor der Sicherung können Sie Ihrer
Station einen Namen vergeben und Kommentar hinzufügen.
• Gehen Sie im Hardware-Katalog auf CPU SPEED7 und fügen Sie die
entsprechende VIPA-CPU durch Doppelklick in der Station ein.
• Platzieren Sie für die Ausgabe ein digitales Ausgabe-Modul und geben
Sie diesem die Anfangsadresse 124.
• Sichern Sie die Hardware-Konfiguration.
Handbuch VIPA System 300S SPEED7
den Hardware-Konfigurator. Bitte beachten Sie,
HB140D - CPU SC - RD_313-6CF03 - Rev. 09/45
