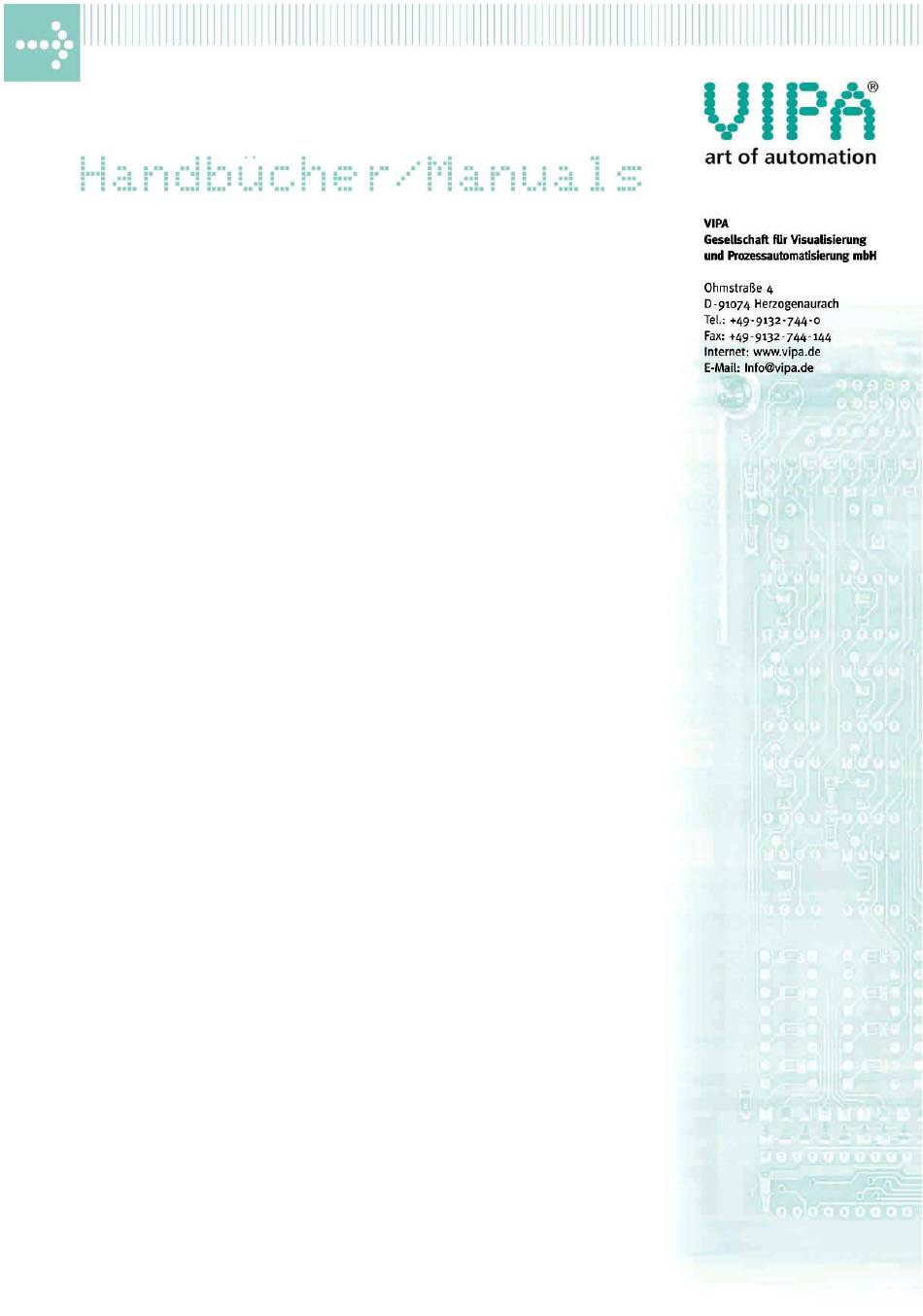

- Seite 1 Handbuch VIPA System 200V PS-CM Best.-Nr.: VIPA HB97D_PS-CM Rev. 06/29...
- Seite 2 Lerrzeichen...
- Seite 3 Handbuch werden regelmäßig überprüft und erforderliche Korrekturen sind in den nachfolgenden Auflagen enthalten. Für Verbesserungsvorschläge sind wir dankbar. Warenzeichen VIPA, System 100V, System 200V, System 300V und System 500V sind eingetragene Warenzeichen der VIPA Gesellschaft für Visualisierung und Prozessautomatisierung mbH. STEP und S7-300 sind eingetragenes Warenzeichen der Siemens AG.
- Seite 4 Über dieses Handbuch Handbuch VIPA System 200V Über dieses Handbuch Das Handbuch beschreibt die bei VIPA erhältlichen System 200V PS/CM- Module. Hier finden Sie neben einer Produktübersicht eine detaillierte Beschreibungen der einzelnen Module. Sie erhalten Informationen für den Anschluss und die Handhabe der PS/CM-Module im System 200V. Am Ende eines Kapitels befinden sich immer die Technischen Daten der jeweiligen Module.
-
Seite 5: Inhaltsverzeichnis
Teil 3 Spannungsversorgungen - PS ..........3-1 Sicherheitshinweise................3-2 Systemübersicht................... 3-3 PS 207/2 - Spannungsversorgung - Aufbau ......... 3-4 PS 207/2CM - Spannungsversorgung mit Klemmen - Aufbau ....3-6 Montage ....................3-8 Verdrahtung ..................3-9 Technische Daten ................3-10 Teil 4 Systemerweiterungen - CM .......... - Seite 6 Inhaltsverzeichnis Handbuch VIPA System 200V HB97D - PS-CM - Rev. 06/29...
-
Seite 7: Benutzerhinweise
Handbuch VIPA System 200V Benutzerhinweise Benutzerhinweise Dieses Handbuch beschreibt Module, die im System 200V eingesetzt Zielsetzung und werden können. Beschrieben werden Aufbau, Projektierung Inhalt Technische Daten. Das Handbuch ist geschrieben für Anwender mit Grundkenntnissen in der Zielgruppe Automatisierungstechnik. Das Handbuch ist in Kapitel gegliedert. Jedes Kapitel beschreibt eine Aufbau des abgeschlossene Thematik. -
Seite 8: Sicherheitshinweise
Handbuch VIPA System 200V Sicherheitshinweise Das System 200V ist konstruiert und gefertigt für: Bestimmungs- gemäße • alle VIPA System 200V-Komponenten Verwendung • Kommunikation und Prozesskontrolle • allgemeine Steuerungs- und Automatisierungsaufgaben • den industriellen Einsatz • den Betrieb innerhalb der in den technischen Daten spezifizierten Umgebungsbedingungen •... -
Seite 9: Teil 1 Grundlagen
Handbuch VIPA System 200V Teil 1 Grundlagen Teil 1 Grundlagen Kernthema dieses Kapitels ist die Vorstellung des System 200V von VIPA. Überblick In einer Übersicht werden die Möglichkeiten zum Aufbau von zentralen und dezentralen Systemen aufgezeigt. Auch finden Sie hier allgemeine Angaben zum System 200V wie Maße, Hinweise zur Montage und zu den Umgebungsbedingungen. -
Seite 10: Sicherheitshinweise Für Den Benutzer
Teil 1 Grundlagen Handbuch VIPA System 200V Sicherheitshinweise für den Benutzer VIPA-Module und Baugruppen sind mit hochintegrierten Bauelementen in Handhabung MOS-Technik bestückt. Diese Bauelemente sind hoch empfindlich elektrostatisch gegenüber Überspannungen, die z.B. bei elektrostatischer Entladung gefährdeter entstehen. Baugruppen Zur Kennzeichnung dieser gefährdeten Komponenten wird nachfolgendes Symbol verwendet: Das Symbol befindet sich auf Modulen, Baugruppen, Baugruppenträgern... -
Seite 11: Übersicht
Handbuch VIPA System 200V Teil 1 Grundlagen Übersicht Das System 200V Das System 200V ist ein modulares, zentral wie dezentral einsetzbares Automatisierungssystem für Anwendungen im unteren und mittleren Leistungsbereich. Die einzelnen Module werden direkt auf eine 35mm- Normprofilschiene montiert und über Busverbinder, die vorher in die Profilschiene eingelegt werden, gekoppelt. -
Seite 12: Komponenten
SIMATIC Manager projektieren. Die Anbindung an weitere Feldbusgeräte ermöglichen Slaves für Interbus, CANopen, DeviceNet, SERCOS und Ethernet. Von VIPA erhalten Sie eine Vielzahl an Peripheriemodulen, wie z.B. für Peripheriemodule digitale bzw. analoge Ein-/Ausgabe, Zählerfunktionen, Wegmessung, Positionierung und serielle Kommunikation. -
Seite 13: Allgemeine Beschreibung System 200V
Handbuch VIPA System 200V Teil 1 Grundlagen Allgemeine Beschreibung System 200V • Normprofil-Hutschiene 35mm Aufbau/Maße • Peripherie-Module mit seitlich versenkbaren Beschriftungsstreifen • Maße Grundgehäuse: 1fach breit: (HxBxT) in mm: 76x25,4x74 in Zoll: 3x1x3 2fach breit: (HxBxT) in mm: 76x50,8x74 in Zoll: 3x2x3... - Seite 14 Teil 1 Grundlagen Handbuch VIPA System 200V HB97D - PS-CM - Rev. 06/29...
-
Seite 15: Teil 2 Montage Und Aufbaurichtlinien
Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Teil 2 Montage und Aufbaurichtlinien In diesem Kapitel finden Sie alle Informationen, die für den Aufbau und die Überblick Verdrahtung einer Steuerung aus den Komponenten des Systems 200V erforderlich sind. Nachfolgend sind beschrieben: •... -
Seite 16: Übersicht
Für die Kommunikation der Module untereinander wird beim System 200V Busverbinder ein Rückwandbusverbinder eingesetzt. Die Rückwandbusverbinder sind isoliert und bei VIPA in 1-, 2-, 4- oder 8facher Breite erhältlich. Nachfolgend sehen Sie einen 1fach und einen 4fach Busverbinder: Der Busverbinder wird in die Tragschiene eingelegt, bis dieser sicher einrastet, so dass die Bus-Anschlüsse aus der Tragschiene her-... - Seite 17 • Verwenden Sie möglichst lange Busverbinder. Montage unter Berücksichtigung • Ordnen Sie Module mit hohem Stromverbrauch direkt rechts neben der Stromaufnahme Ihrem Kopfmodul an. Unter ftp.vipa.de/manuals/system200v finden Sie alle Stromaufnahmen des System 200V in einer Liste zusammen- gefasst. HB97D - PS-CM - Rev. 06/29...
- Seite 18 Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Aufbau waagrecht Sie haben die Möglichkeit das System 200V waagrecht oder senkrecht aufzubauen. Beachten Sie bitte die hierbei zulässigen Umgebungs- bzw. senkrecht temperaturen: • waagrechter Aufbau: von 0 bis 60° • senkrechter Aufbau: von 0 bis 40°...
-
Seite 19: Montage
Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Montage Bitte bei der Montage beachten! • Schalten Sie die Stromversorgung aus, bevor Sie Module stecken bzw. abziehen! • Bitte beachten Sie, dass Sie ab der Mitte der Busschiene nach oben einen Modul-Montageabstand von mindestens 80mm und nach unten von 60mm einhalten. - Seite 20 Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Montage Die nachfolgende Abfolge stellt die Montageschritte in der Seitenansicht dar. Vorgehensweise • Montieren Sie die Tragschiene! Bitte beachten Sie, dass Sie ab der Mitte der Busschiene nach oben einen Modul-Montageabstand von mindestens 80mm und nach unten von 60mm einhalten.
- Seite 21 Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Demontage Die nachfolgende Abfolge stellt die Schritte zur Demontage in der Seitenansicht dar. Vorgehensweise • Zur Demontage befindet sich am Gehäuseunterteil eine gefederter Demontageschlitz. • Stecken Sie, wie gezeigt, einen Schraubendreher in den Demontage- schlitz.
-
Seite 22: Verdrahtung
Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Verdrahtung Die meisten Peripherie-Module besitzen einen 10poligen bzw. 18poligen Übersicht Steckverbinder. Über diesen Steckverbinder werden Signal- und Ver- sorgungsleitungen mit den Modulen verbunden. Bei der Verdrahtung werden Steckverbinder mit Federklemmtechnik eingesetzt. - Seite 23 Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Verdrahtung Vorgehensweise • Stecken Sie den Steckverbinder auf das Modul bis dieser hörbar ein- rastet. Drücken Sie hierzu während des Steckens, wie gezeigt, die beiden Verriegelungsklinken zusammen. Der Steckerverbinder ist nun in einer festen Position und kann leicht verdrahtet werden.
-
Seite 24: Einbaumaße
Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Einbaumaße Hier finden Sie alle wichtigen Maße des System 200V. Übersicht 1fach breit (HxBxT) in mm: 76 x 25,4 x 74 Maße Grundgehäuse 2fach breit (HxBxT) in mm: 76 x 50,8 x 74 Montagemaße... - Seite 25 Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Funktionsmodule 89 mm 88 mm 85 mm 84,46 mm 11 mm 4,66 mm CPUs (hier mit 91 mm 89 mm VIPA EasyConn) 85 mm 11 mm 5 mm 12 cm 125 mm HB97D - PS-CM - Rev.
-
Seite 26: Aufbaurichtlinien
Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Aufbaurichtlinien Die Aufbaurichtlinien enthalten Informationen über den störsicheren Aufbau Allgemeines des System 200V. Es wird beschrieben, wie Störungen in Ihre Steuerung gelangen können, wie die elektromagnetische Verträglichkeit (EMV) sicher gestellt werden kann und wie bei der Schirmung vorzugehen ist. - Seite 27 Handbuch VIPA System 200V Teil 2 Montage und Aufbaurichtlinien Grundregeln zur Häufig genügt zur Sicherstellung der EMV das Einhalten einiger elementarer Regeln. Beachten Sie beim Aufbau der Steuerung deshalb die Sicherstellung der folgenden Grundregeln. • Achten sie bei der Montage Ihrer Komponenten auf eine gut ausgeführte flächenhafte Massung der inaktiven Metallteile.
- Seite 28 Teil 2 Montage und Aufbaurichtlinien Handbuch VIPA System 200V Schirmung von Elektrische, magnetische oder elektromagnetische Störfelder werden durch eine Schirmung geschwächt; man spricht hier von einer Dämpfung. Leitungen Über die mit dem Gehäuse leitend verbundene Schirmschiene werden Störströme auf Kabelschirme zur Erde hin abgeleitet. Hierbei ist darauf zu achten, dass die Verbindung zum Schutzleiter impedanzarm ist, da sonst die Störströme selbst zur Störquelle werden.
-
Seite 29: Teil 3 Spannungsversorgungen - Ps
Spannungsversorgungen - PS ..........3-1 Sicherheitshinweise................3-2 Systemübersicht................... 3-3 PS 207/2 - Spannungsversorgung - Aufbau ......... 3-4 PS 207/2CM - Spannungsversorgung mit Klemmen - Aufbau ....3-6 Montage ....................3-8 Verdrahtung ..................3-9 Technische Daten ................3-10 HB97D - PS-CM - Rev. 06/29... -
Seite 30: Sicherheitshinweise
Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V Sicherheitshinweise Die Spannungsversorgungen sind konstruiert und gefertigt: Bestimmungs- gemäße • zur DC24V-Versorgung von System 200V Komponenten Verwendung • für den Einbau zusammen mit System 200V Komponenten auf einer Trageschiene • für den Betrieb als DC 24V stand-alone Spannungsversorgung •... -
Seite 31: Systemübersicht
Handbuch VIPA System 200V Teil 3 Spannungsversorgungen - PS Systemübersicht Die hier vorgestellten System 200V Spannungsversorgungen besitzen Allgemeines einen Wide-Range-Input von AC 100 ... 240V. Sie haben eine Ausgangs- spannung von DC 24V bei 2A/48W. Da sich alle Ein- und Ausgänge auf der Frontseite befinden und das Ge- häuse zum Rückwandbus isoliert ist, können Sie die Spannungs-... -
Seite 32: Ps 207/2 - Spannungsversorgung - Aufbau
Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V PS 207/2 - Spannungsversorgung - Aufbau Die Spannungsversorgung zeichnet sich durch folgende Eigenschaften Eigenschaften aus: • Wide-Range-Input AC 100 ... 240V ohne manuelle Umschaltung • Ausgangsspannung DC 24V, 2A, 48W • Einsetzbar zusammen mit System 200V auf Tragschiene oder als "stand-alone"... - Seite 33 Handbuch VIPA System 200V Teil 3 Spannungsversorgungen - PS Anschluss- belegungen Über die Eingangsbuchse ist die Spannungsversorgung Eingangs- mit Wechselspannung zu versorgen. spannung INPUT Eine Schmelzsicherung schützt den Eingang gegen AC 100...240V Überlast. 100-240V AC 550-230mA 50-60Hz OUT DC 24V / ∑Ι:2A Ausgangs- Hier können Sie an zwei Anschlüssen System 200V...
-
Seite 34: Ps 207/2Cm - Spannungsversorgung Mit Klemmen - Aufbau
Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V PS 207/2CM - Spannungsversorgung mit Klemmen - Aufbau Die Spannungsversorgung zeichnet sich durch folgende Eigenschaften Eigenschaften aus: • Wide-Range-Input AC 100...240V ohne manuelle Umschaltung • Ausgangsspannung DC 24V, 2A, 48W • Einsetzbar zusammen mit System 200V auf Tragschiene oder als "stand-alone"... - Seite 35 Handbuch VIPA System 200V Teil 3 Spannungsversorgungen - PS Anschluss- belegungen Über die Eingangsbuchse ist die Spannungsversorgung Eingangs- mit Wechselspannung zu versorgen. spannung INPUT Eine Schmelzsicherung schützt den Eingang gegen AC 100...240V Überlast. 100-240V AC 550-230mA 50-60Hz OUT DC 24V / ∑Ι: 2A Hier können Sie an zwei Anschlüssen System 200V...
-
Seite 36: Montage
Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V Montage Für die Spannungsversorgungen gibt es 2 Montagemöglichkeiten: • Zusammen mit Ihren System 200V Modulen gemeinsam auf eine Trag- schiene montiert. Hierbei darf die Spannungsversorgung immer nur am äußeren Rand Ihres System 200V montiert werden, da ansonsten der Rückwandbus unterbrochen ist. -
Seite 37: Verdrahtung
Handbuch VIPA System 200V Teil 3 Spannungsversorgungen - PS Verdrahtung Für die Verdrahtung werden Anschlussklemmen mit Federklemmtechnik eingesetzt. Sie können Drähte mit einem Querschnitt von 0,08mm bis 2,5mm schließen. Es können sowohl flexible Litzen ohne Aderendhülse, als auch starre Leiter verwendet werden. -
Seite 38: Technische Daten
Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V Technische Daten Spannungs- versorgung PS 207/2, 2A, 48W Elektrische Daten VIPA 207-1BA00 Eingangsnennspannung AC 100 ... 240V Frequenz 50Hz / 60Hz Eingangsnennstrom 0,24A / AC 230V - Einschaltstrom max. 30A Pufferzeit (bei Netzspannung AC ≥150V) min. - Seite 39 Handbuch VIPA System 200V Teil 3 Spannungsversorgungen - PS Spannungs- versorgung PS 207/2CM, 2A, 48W Elektrische Daten VIPA 207-2BA20 Eingangsnennspannung AC 100 ... 240V Frequenz 50Hz / 60Hz Eingangsnennstrom 0,24A / AC 230V - Einschaltstrom max. 30A Pufferzeit (bei Netzspannung AC ≥150V) min.
- Seite 40 Teil 3 Spannungsversorgungen - PS Handbuch VIPA System 200V 3-12 HB97D - PS-CM - Rev. 06/29...
-
Seite 41: Teil 4 Systemerweiterungen - Cm
Handbuch VIPA System 200V Teil 4 Systemerweiterungen - CM Teil 4 Systemerweiterungen - CM In diesem Kapitel werden die bei VIPA erhältlichen Systemerweiterungen Überblick für das System 200V beschrieben. Nach einer Gesamtübersicht folgt die Beschreibung des 4fach Fast Ethernet Mini-Switch, der das System 200V im Bereich der Netzwerk- technologie ergänzt. -
Seite 42: Systemübersicht
Teil 4 Systemerweiterungen - CM Handbuch VIPA System 200V Systemübersicht 4fach Mini-Switch CM 240 opt. In Bestelldaten Bestellnummer Beschreibung 4fach Mini-Switch CM 240 VIPA 240-1DA10 4fach Mini-Switch VIPA 970-0CM00 optionaler Frontstecker bei ext. Spannungsversorgung DC 5-24V Klemmen-Module CM 201 CM 201... -
Seite 43: Cm 240 - 4Fach Mini-Switch
Handbuch VIPA System 200V Teil 4 Systemerweiterungen - CM CM 240 - 4fach Mini-Switch 4fach Mini-Switch CM 240 VIPA 240-1DA10 Bestelldaten Achtung: der 4-fach Mini-Switch hatte ehemals die Best.-Nr. 243-1DA10! Übersicht Der 4fach Mini-Switch ergänzt das System 200V im Bereich der Netzwerk- technologie. - Seite 44 Der Stecker zum Anschluss einer externen Spannungsversorgung befindet sich unter einer Abdeckung, die herauszubrechen ist. opt. In Zum Anschluss einer externen Spannungsversorgung erhalten Sie von VIPA unter der Best.-Nr. VIPA 970-0CM00 eine Anschluss-Buchse. Achtung! Die Spannungsversorgung hat entweder über den Rückwandbus oder von extern zu erfolgen.
-
Seite 45: Cm 201 - Klemmen-Module
Handbuch VIPA System 200V Teil 4 Systemerweiterungen - CM CM 201 - Klemmen-Module Das Klemmen-Modul hat die Best.-Nr.: VIPA 201-1AAxx. 2 x 11 Pole Das Modul ist ein Ergänzungs-Modul für 2- oder 3-Draht Installation. Es hat keine Verbindung zum Systembus. - Seite 46 Teil 4 Systemerweiterungen - CM Handbuch VIPA System 200V 2 x 5 Pole Das Klemmen-Modul hat die Best.-Nr.: VIPA 201-1AA40. 2 x 6 Pole Das Modul ist ein Ergänzungs-Modul für 2- oder 3-Draht Installation. Es hat keine Verbindung zum Systembus.
- Seite 47 Handbuch VIPA System 200V Index Anhang A Index PS 207/2CM ......3-6 Sicherheitshinweise....3-2 Anschlussbelegung Technische Daten ....3-10 CM 201 ........4-5 Verdrahtung......3-9 CM 240 ........4-4 System 200V PS 207/2 ........3-5 Aufbaurichtlinien..... 2-12 PS 207/2CM ......3-7 Betriebssicherheit.....
-
Seite 48: Index
Index Handbuch VIPA System 200V M.Stich HB97D - PS-CM - Rev. 06/29...
