Teil 2 Montage und Aufbaurichtlinien
Übersicht
Allgemein

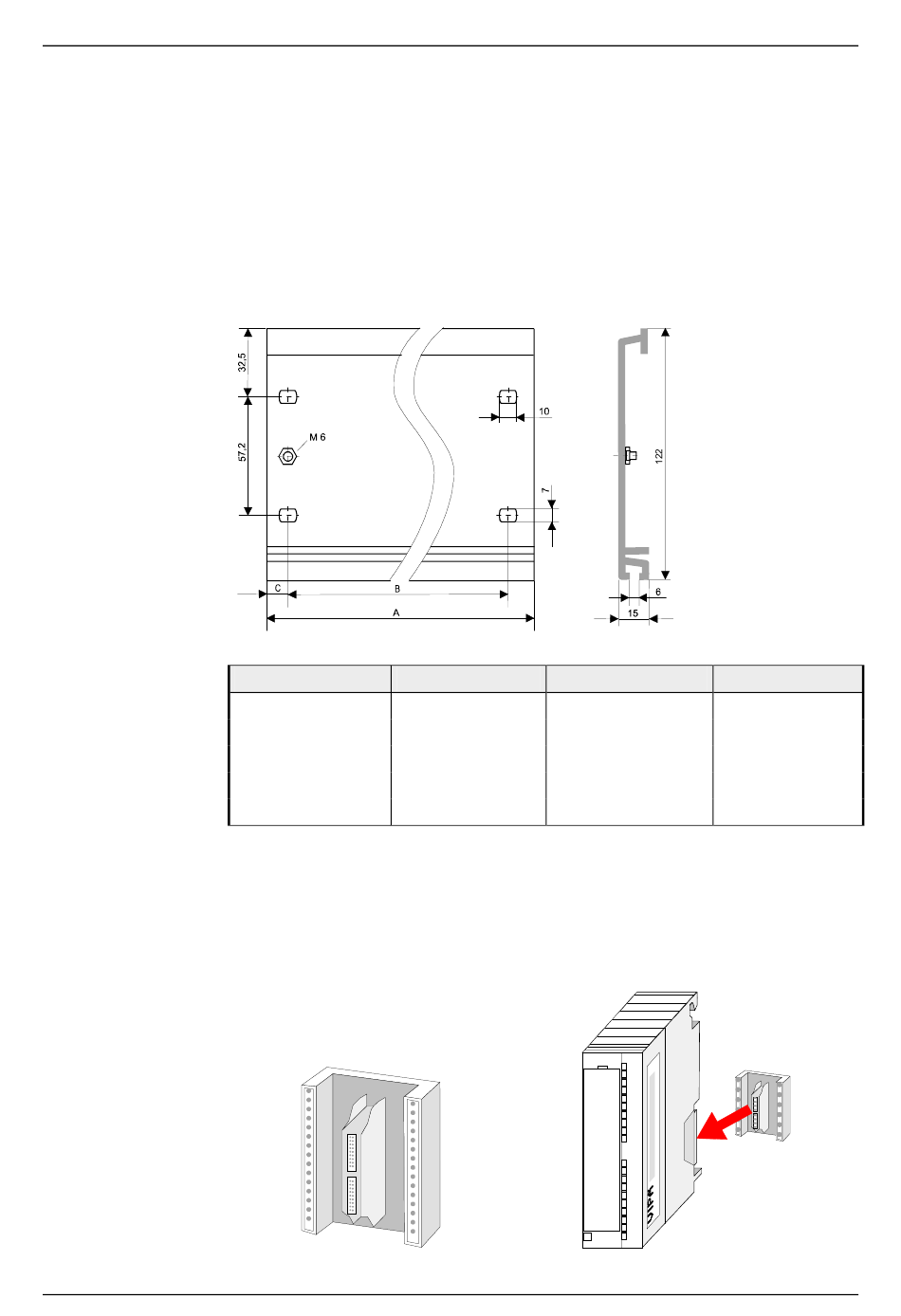

Profilschiene
Busverbinder
2-2
Die einzelnen Module werden direkt auf eine Profilschiene montiert und
über den Rückwandbus-Verbinder verbunden. Vor der Montage ist der
Rückwandbus-Verbinder von hinten an das Modul zu stecken.
Die Rückwandbus-Verbinder sind im Lieferumfang der Peripherie-Module
enthalten.
G
Bestellnummer
VIPA 390-1AB60
VIPA 390-1AE80
VIPA 390-1AF30
VIPA 390-1AJ30
VIPA 390-9BC00*
* Verpackungseinheit 10 Stück
Für die Kommunikation der Module untereinander wird beim System 300
ein Rückwandbus-Verbinder eingesetzt. Die Rückwandbus-Verbinder sind
im Lieferumfang der Peripherie-Module enthalten und werden vor der
Montage von hinten an das Modul gesteckt.
Handbuch VIPA System 300S SPEED7
A
160mm
140mm
482mm
466mm
530mm
500mm
830mm
800mm
2000mm
Bohrungen nur links
HB140D - CPU SC - RD_313-6CF03 - Rev. 09/45
B
C
10mm
8,3mm
15mm
15mm
15mm
