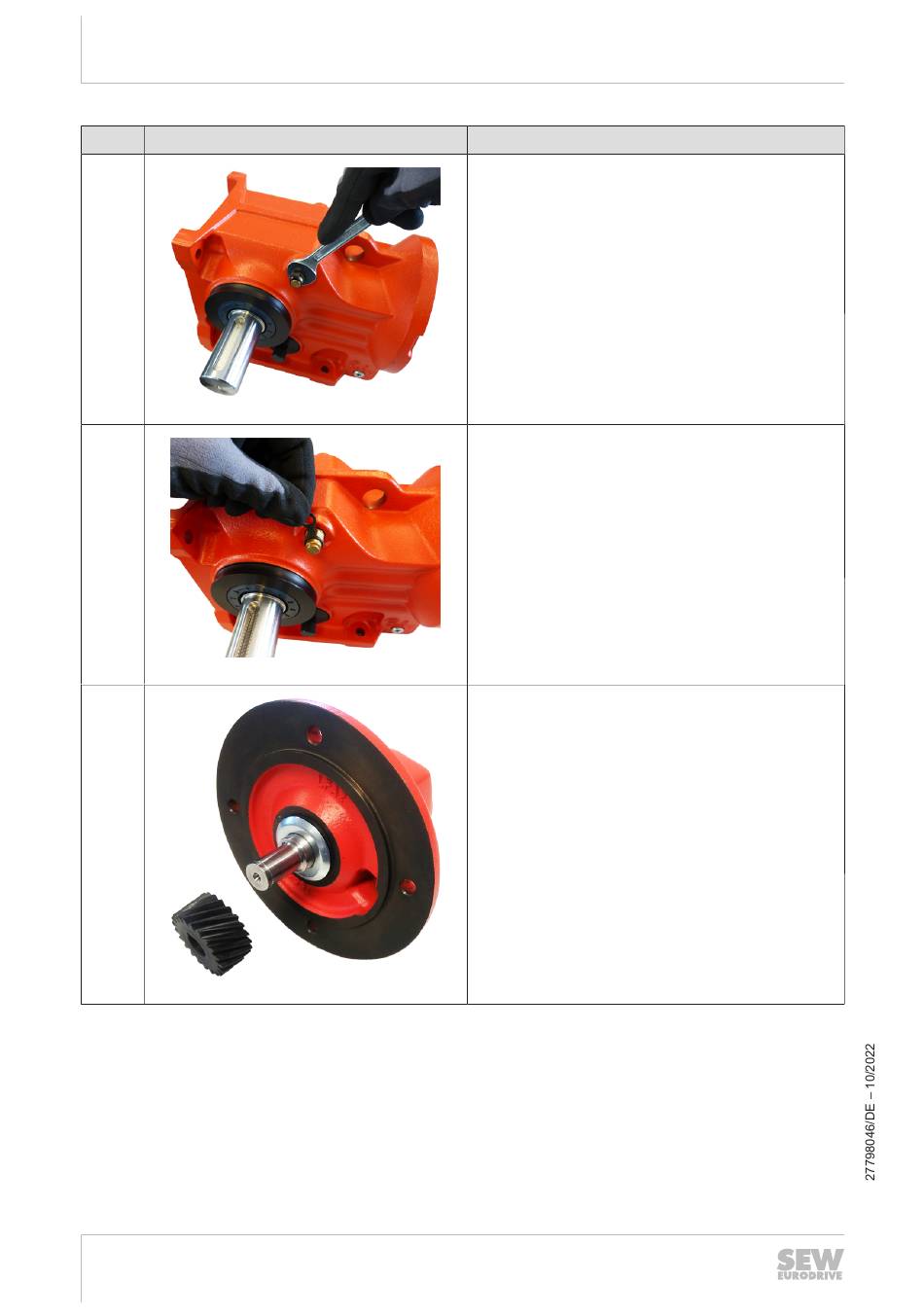

Montageanleitung – Kegelradgetriebe K47 AD2
Vorgehen
•
Entfernen Sie eine der Verschluss-Schrauben
[59] am Getriebe entsprechend der benötigten
Einbaulage (hier M1).
•
Schrauben Sie das Entlüftungsventil [20] in die-
se Öffnung.
19360364811
•
Entfernen Sie die Transportsicherung am Entlüf-
tungsventil.
– Hinweis: Die Transportsicherung am Entlüf-
19360368779
Für die Montage des Antriebsdeckels benötigen Sie:
•
Antriebsseitiger Deckel AD2 [800]
•
Ritzel (41610) [1]
•
Sicherungsring 16 × 1 [201]
9007218747846795
tungsventil verhindert Ölaustritt während des
Transports von industriell verwendeten Ge-
trieben. Vor dem Betrieb muss die Transport-
sicherung entfernt werden. Während des Be-
triebs entsteht Wärme, wodurch sich das Öl
und die Luft ausdehnt. Der Druck, der im Ge-
triebe entstehen kann, wird über das Entlüf-
tungsventil abgegeben.
