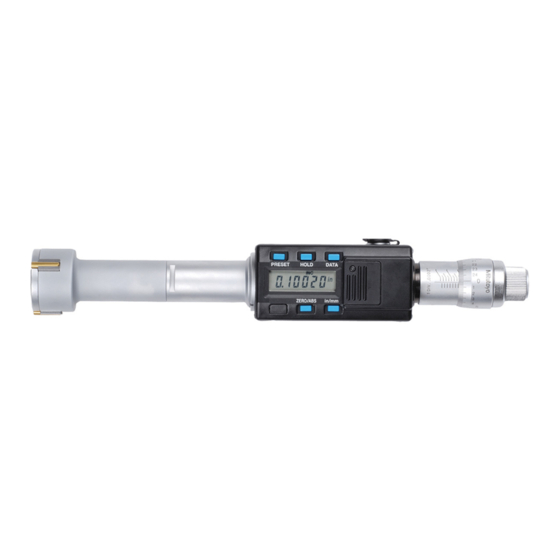

Mitutoyo Digimatic Holtest HTD-R Bedienungsanleitung

Bedienungsanleitung
Digimatic Holtest
HTD-R
Sicherheitshinweise für den Betrieb
Um die Sicherheit des Anwenders zu gewährleisten, das Gerät unter Befolgung der in
vorliegender Bedienungsanleitung aufgeführten Anweisungen, Funktionen und
Spezifikationen bedienen.
Eine nicht bestimmungsgemäße Verwendung kann die Sicherheit beeinträchtigen.
WARNUNG
Weist auf Risiken hin, die zum Tod oder zu schweren Verletzungen führen können.
• Batterien stets außerhalb der Reichweite von Kindern aufbewahren und bei Verschlucken
auf der Stelle einen Arzt konsultieren.
• Batterien auf keinen Fall kurzschließen, zerlegen, deformieren, stark erhitzen oder
Flammen aussetzen.
• Augen bei Kontakt mit der alkalischen Batterieflüssigkeit auf der Stelle mit sauberem
Wasser ausspülen und einen Arzt aufsuchen. Bei Kontakt der alkalischen
Batterieflüssigkeit mit der Haut den betroffenen Hautbereich gründlich mit sauberem
Wasser abspülen.
ACHTUNG
Weist auf Risiken hin, die zu leichten oder mittelschweren Verletzungen führen können.
• Primärbatterie auf keinen Fall aufladen oder mit vertauschten Polaritäten einsetzen. Die
Batterie kann bei unsachgemäßer Handhabung oder Montage explodieren oder auslaufen
und/oder schwere Körperverletzungen oder Fehlfunktionen verursachen.
• Um Verletzungen zu vermeiden, die scharfkantigen Messflächen des Geräts stets mit
Vorsicht handhaben.
HINWEIS
Weist auf Risiken hin, die zu Sachschäden führen können.
• Gerät weder zerlegen noch verändern.
• Gerät nicht an Orten benutzen oder lagern, die plötzlichen Temperaturschwankungen
ausgesetzt sind. Gerät vor Benutzung an Umgebungstemperatur anpassen lassen.
• Gerät nicht an Orten mit hoher Luftfeuchtigkeit oder viel Staub lagern.
• Batteriefachabdeckung fest schließen, wenn das Messgerät an einem Ort verwendet wird,
an dem es Kühlmittelspritzern usw. direkt ausgesetzt ist. Beim Montieren der Datenleitung
und der Abdeckung die Befestigungsschrauben fest anziehen, damit keine Lücke entsteht.
Nach Gebrauch reinigen und mit Rostschutz behandeln. Rost kann Fehlfunktionen
verursachen.
• Wasserdichte Modelle nie vollständig untertauchen, da der Eintritt von Kühlmittel nicht
vollständig verhindert werden kann. Das Eindringen von Kühlmittel usw. lässt sich nicht
vollständig vermeiden, wenn das Messgerät an Orten verwendet wird, an denen es
Flüssigkeitsstrahlen direkt ausgesetzt sind.
• Keine übermäßige Kraft anwenden und keinen plötzlichen Stößen, wie z.B. Stürzen, aussetzen.
• Wenn Öl oder Schneidspäne am Gleitabschnitt des Messeinsatzes haften bleiben, können
Fehlfunktionen auftreten. Öl und Schneidspäne nach Gebrauch abwischen.
• Messgerät zum Reinigen mit einem weichen, mit verdünntem Neutralreiniger
angefeuchteten Tuch abwischen. Keine organischen Lösungsmittel, wie z. B. Verdünner,
verwenden. Diese können das Messgerät verformen oder Fehlfunktionen verursachen.
• Nicht mit elektrischem Stift beschriften.
• Wird das Gerät drei Monate oder länger nicht benutzt, vor dem Lagern die Batterie
entnehmen. Auslaufende Batterieflüssigkeit kann das Messgerät beschädigen.
• Messgerät nicht heraushebeln oder aufhängen, während es in das Werkstück eingeführt ist.
• Messgerät nur mit dem mitgelieferten Messeinsatz verwenden.
• Messeinsätze nicht entfernen, ansonsten können Schäden entstehen.
Erklärung des Tastenbediensymbols
< 1 s > 2 s
= =
1
w
Nr. 99MAB026D1
Inhaltsverzeichnis
de
1. Bezeichnungen der Komponenten..........................................................................Seite 1
2. Einlegen der Batterie ..............................................................................................Seite 1
3. Vorsichtsmaßnahmen für den Betrieb.....................................................................Seite 2
4. Referenzpunkt einstellen .......................................................................................Seite 2
5. Messverfahren ........................................................................................................Seite 2
6. Tastenfunktionen .....................................................................................................Seite 2
7. Funktionssperre (verhindert unbeabsichtigte Bedienung) ......................................Seite 2
8. Fehler und Fehlerbehebung....................................................................................Seite 3
9. Messkopf und Verlängerung montieren bzw. demontieren .....................................Seite 3
10. Technische Daten ...................................................................................................Seite 3
11. Datenausgabefunktion ............................................................................................Seite 3
12. Sonderzubehör .......................................................................................................Seite 3
13. Reparaturen außerhalb des Standorts (kostenpflichtig) .........................................Seite 3

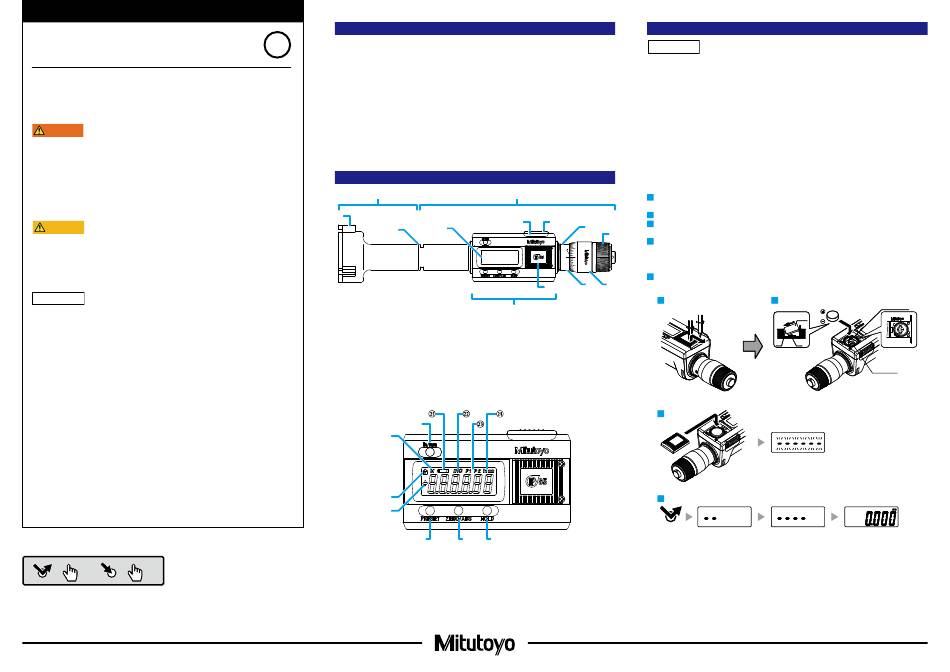

1. Bezeichnungen der Komponenten
①
④
⑤
① Messkopf
② LCD-Gehäuse
③ Anzeigeeinheit
④ Messeinsatz
⑤ Anschlussgewinde
⑥ Anzeigeeinheit (LCD)
⑦ Datenausgang
Anzeigeeinheit (LCD)
■
⑳
⑲
⑱
⑭ Taste [HOLD]
⑮ Taste [ZERO/ABS]
⑯ Taste [PRESET]
⑰ Taste [in/mm] (nur bei in/mm-Modellen)
⑱ Vorzeichenanzeige
⑲ Funktionssperre
②
⑦ ⑧
⑨
⑥
⑫
⑬
③
⑧ Abdeckung
⑨ Skalenhülse
⑩ Ratsche
⑪ Skalentrommel
⑫ Einstellschraube
⑬ Batteriefachabdeckung
⑰
⑯ ⑮ ⑭
⑳ Haltewert-Anzeige
㉑ Batteriestandanzeige
㉒ INC-Anzeige
㉓ Voreinstellwertanzeige
㉔ Einheitenanzeige
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
2. Einlegen der Batterie
HINWEIS
Weist auf Risiken hin, die zu Sachschäden führen können.
Bei der Montage der Batteriefachabdeckung auf korrekten Dichtungssitz achten. Bei nicht korrekter
Montage der Batteriefachabdeckung oder schlecht sitzender Dichtung zeigt das Messgerät
möglicherweise einen Fehler oder eine Fehlfunktion an.
Tipps
• Nur Silberoxid-Knopfbatterien Typ SR44 (Artikelnr. 938882) verwenden.
• Skalentrommel erst drehen, wenn die Zählung angezeigt wird. Ansonsten können bei der
Grundeinstellung der elektrischen Komponenten Fehler auftreten oder das Gerät zählt nicht
normal. Nach einer unbeabsichtigten Bewegung der Skalentrommel Batterie erneut einlegen.
• Die mitgelieferte Batterie dient zur Kontrolle der Funktionen und der Leistung des Messgeräts.
Bitte beachten, dass diese Batterie möglicherweise nicht die vorgesehene Lebensdauer erreicht.
• Fehlfunktionen oder Schäden aufgrund leerer Batterien usw. werden von der Garantie nicht gedeckt.
• Batterie unter Einhaltung der örtlichen Bestimmungen und Vorschriften entsorgen.
Die Batterie ist beim Kauf nicht in das Messgerät eingelegt. Batterie wie folgt installieren.
1
Mit dem mitgelieferten Kreuzschlitzschraubendreher (Nr. 05CAA952) die Schrauben der
Batteriefachabdeckung (M1,7 x 0,35 x 4/Nr. 04AAB541) lösen.
2 Um eine neue Batterie einzulegen, zuerst die alte entfernen.
3 Batterie (SR44) mit der positiven Seite nach oben einlegen. Sicherstellen, dass die Dichtung
⑩ (Nr. 05SAA372) korrekt sitzt.
4
Batteriefachabdeckung auf das Batteriefach legen, deren Rand mit der Hand andrücken und
darauf achten, dass zwischen Abdeckung und Gehäuse kein Spalt besteht. Dann die Schrauben
festziehen.
》 Auf der Anzeige blinkt „- - - - - -".
5 Taste [PRESET] drücken.
⑪
》 Auf der Anzeige erscheint die Zählanzeige und die Zählung beginnt.
1 3
1 3
+ +
4 4
5 5
PRESET
PRESET
Tipps
• Bei erneutem Einlegen der Batterien wird der PRESET-Wert (Referenzpunkt) gelöscht.
Referenzpunkt erneut einstellen (siehe „4. Referenzpunkt einstellen").
• Zeigt die Anzeige eine anormale Information an, z.B. eine Fehlermeldung, oder zählt sie nicht
usw., Batterie herausnehmen und erneut einlegen.
SR44 (+)-Kontakt
SR44
①
①
② ②
- -
(-)-Kontakt
Datum der Veröffentlichung: 1. Dezember 2021
Gedruckt in Japan
