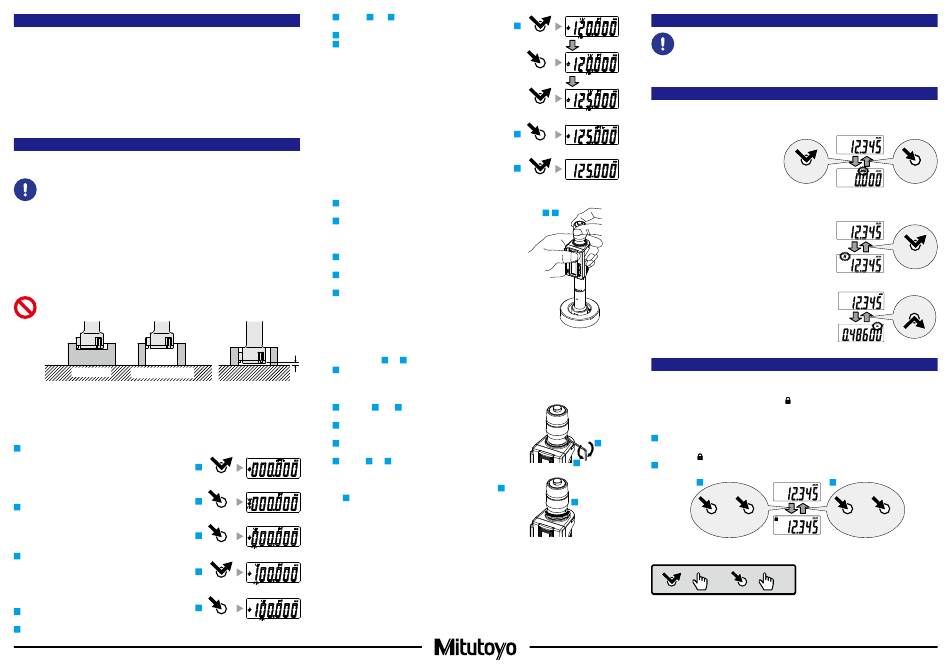

Mitutoyo Digimatic Holtest HTD-R Bedienungsanleitung Seite 2
3. Vorsichtsmaßnahmen für den Betrieb
■
Messkraft
• Ratsche verwenden, um eine konstante Messkraft sicherzustellen.
• Zum Einstellen der geeigneten Messkraft wie folgt vorgehen: leichten Kontakt zwischen den
Messflächen und dem Werkstück herstellen, kurz anhalten und dann die Ratsche fünf bis sechs
Mal drehen. Bitte beachten, dass eine übermäßige Messkraft Fehler verursachen kann.
Vorsichtsmaßnahmen nach Gebrauch
■
• Messgerät nach Gebrauch vollständig reinigen und alle Kopomoneneten auf Unversehrtheit prüfen.
• Bei Verwendung an Orten, die wasserbasierter Schneidflüssigkeit ausgesetzt sind, nach der
Reinigung stets eine Rostschutzbehandlung durchführen.
• Wird das Gerät drei Monate oder länger nicht benutzt, vor dem Lagern die Batterie herausnehmen.
4. Referenzpunkt einstellen
Vor dem Einstellen des Referenzpunkts (Referenzpunkt einstellen) einen beliebigen Voreinstellwert (Referenzpunkt
registrieren) einstellen.
• Unbedingt nachfolgende Hinweise befolgen und vor dem Messen den Referenzpunkt
einstellen und bestätigen.
• Zum Einstellen des Referenzpunkts des Geräts unbedingt ein Endmaß (Einmessring usw.)
verwenden.
• Vor dem Einstellen des Referenzpunkts Schmutz oder Öl von den Messflächen des
Endmaßes und des Messgeräts entfernen.
• Bedingt durch den Mechanismus des Geräts ergeben sich unterschiedliche Messwerte,
je nachdem, ob die gesamte Messeinsatzfläche oder nur seine Kante zur Messung
verwendet wird. Messungen unter den gleichen Bedingungen wie beim Einstellen des
Referenzpunkts ausführen.
• Beim Messen und Einstellen des Referenzpunkts auf gleiche Ausrichtung und gleiche
Bedingungen achten. (Für Messungen mit der Kante des Messeinsatzes in einem
Sackloch siehe Abbildung 1)
Beim Einstellen des Referenzpunkts und beim Messen auf keinen Fall die Unterseite
des Messkopfs erden (Abbildung 2).
Figure 1
Abbildung 1
Werkstück
Workpiece
Reference point setting
Referenzpunkt einstellen
1) Referenzpunkt registrieren
Abmessungen des Messgeräts registrieren (voreinstellen). Für das Messgerät können zwei
Voreinstellwerte (P1 und P2) registriert werden.
Tipps
Taste [HOLD] gedrückt halten, um zwischen P1 und P2 umzuschalten.
<Beispiel> für P1 den Wert 125,000 mm registrieren
1
Kurz Taste [PRESET] drücken.
》 Der vorher gespeicherte Wert wird angezeigt und P1 blinkt.
Tipps
• Unmittelbar nach dem Batteriewechsel zeigt die Anzeige Null an.
• Wenn P2 blinkt, Taste [HOLD] gedrückt halten, damit P1
blinkt.
2
Taste [PRESET] gedrückt halten.
》 Das Vorzeichen blinkt.
Tipps
Kurz Taste [PRESET] drücken, um zwischen „+" und „-"
umzuschalten.
3
Taste [PRESET] gedrückt halten.
》 Die erste Stelle von links blinkt.
Tipps
Die Zahlenwerte schalten bei jedem kurzen Drücken der Taste
[PRESET] in nachfolgender Reihenfolge auf „0", „1", „2" usw. bis „9"
und dann wieder auf „0".
4
Kurz Taste [PRESET] drücken, worauf der Zahlenwert 1
angezeigt wird.
5
Taste [PRESET] gedrückt halten.
》 Der Zahlenwert der nächsten Stelle blinkt.
2
6
Schritte
4
und
5 und 0 der jeweiligen Stellen anzuzeigen.
7
Taste [PRESET] gedrückt halten bis P1 blinkt.
8
Kurz Taste [PRESET] drücken.
》 P1 erlischt und die Registrierung ist abgeschlossen.
2) Referenzpunkt einstellen
1
Schmutz oder Staub von den Messflächen des
Messgeräts und vom Endmaß entfernen.
2
Beim Eingeben der Abmessungen des Messgeräts und
der Bohrung des Endmaßes für das Messgerät einen
etwas kleineren Wert eingeben und das Messgerät
dann langsam in die Bohrung des Endmaßes einsetzen.
3
Skalentrommel drehen und die Kontaktpunkte vorsichtig
mit der Innenwand der Bohrung in Kontakt bringen.
4
Ratsche fünf bis sechs Mal drehen, um die geeignete
Messkraft auszuüben.
5
Kurz Taste [PRESET] drücken.
》 P1 oder P2 blinkt und der registrierte Voreinstellwert
(Null, wenn kein Wert registriert wurde) wird angezeigt.
Tipps
Figure 2
Abbildung 2
• Taste [HOLD] gedrückt halten, um zwischen P1 und P2
umzuschalten.
• Für nähere Informationen zum Ändern des Voreinstellwerts
siehe Schritte
6
Kurz Taste [PRESET] drücken.
》 P1 oder P2 erlischt.
Um auch die Skalenteilungen der Skalentrommel zu
verwenden, wie folgt vorgehen:
7
1
Schritte
mitgelieferten Inbusschlüssel die Einstellschraube lösen.
8
Skalenhülse leicht drehen und auf den korrekten
Anzeigewert ausrichten.
9
Einstellschraube mit dem mitgelieferten Inbusschlüssel
anziehen und die Skalenhülse feststellen.
10
1
Schritte
bis
1
korrekte Zahlenwert angezeigt wird.
PRESET
Wenn der korrekte Zahlenwert angezeigt wird, ist die
Einstellung abgeschlossen. Ist er nicht korrekt, Schritte
bis
9
wiederholen.
2
PRESET
Tipps
• Die Anzeige des Messgeräts erlischt automatisch, wenn es
20 Minuten oder länger nicht bedient wird. Zur erneuten
3
Aktivierung der Anzeige entweder die Skalentrommel drehen
PRESET
oder die Taste [ZERO/ABS] drücken.
• Wird die Taste [PRESET] während der Messung versehentlich
4
gedrückt, die Taste [ZERO/ABS] drücken, um den
PRESET
vorherigen Status wiederherzustellen. Lässt sich der Status
des Messgeräts auf diese Weise nicht wieder herstellen,
erneut Referenzpunkt einstellen.
5
• Messgerät nach dem Einsetzen erst bewegen, nachdem der
PRESET
Referenzpunkt eingestellt wurde.
6
PRESET
5
PRESET
5
wiederholen, um die Zahlenwerte 2,
6
PRESET
PRESET
PRESET
7
PRESET
8
PRESET
2 3
2
bis
8
in „1) Referenzpunkt registrieren".
4
bis
ausführen und dann mit dem
4
ausführen und sicherstellen, dass der
7
Mitutoyo Corporation 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-8533, Japan
5. Messverfahren
Vor dem Messen unbedingt Referenzpunkt einstellen.
Mit gleicher Ausrichtung und gleichem Verfahren wie bei der Einstellung des Referenzpunkts das
Messgerät in das Werkstück einsetzen und den Anzeigewert ablesen.
6. Tastenfunktionen
Taste [ZERO/ABS]
■
• Kurz Taste [ZERO/ABS] drücken.
》 I N C w i r d a n g e z e i g t u n d d i e
Anzeige auf null gesetzt.
• Taste [ZERO/ABS] mindestens zwei
Sekunden lang gedrückt halten.
》 INC erlischt und der Abstand vom
Referenzpunkt (Messfläche des
Ambosses) wird angezeigt.
Taste [HOLD]
■
• Taste [HOLD] drücken.
》 H wird angezeigt und der angezeigte Wert
gehalten. Taste erneut drücken, um die
Haltefunktion zu stoppen.
Taste [in/mm] (nur bei in/mm-Modellen)
■
• Taste [in/mm] drücken.
》 Bei jedem Drücken der Taste schaltet die Anzeige
zwischen Inch (in) und Millimeter (mm) um.
7. Funktionssperre (verhindert unbeabsichtigte Bedienung)
Dieses Gerät verfügt über eine Funktionssperre, die die PRESET- und ZERO/ABS-Funktion
deaktiviert, um versehentliche Änderungen der Referenzpunktposition zu vermeiden.
Wird die Funktionssperre aktiviert, erscheint [
[ZERO/ABS] und [in/mm] (nur bei in/mm-Modellen) werden deaktiviert, während nur die
Haltefunktion aktiv bleibt.
1
Zuerst Taste [HOLD] gedrückt halten und dann zusätzlich die Taste [ZERO/ABS] gedrückt
9
halten (mindestens 2 Sekunden).
》 [H] und [
] leuchten auf der Anzeige nacheinander auf ([H] erlischt zuerst).
7
2
Um die Funktionssperre aufzuheben, auf gleiche Weise vorgehen.
1
8
+
HOLD
ZERO/ABS
Erklärung des Tastenbediensymbols
< 1 s
< 1 s
=
=
=
=
ZERO/ABS
ZERO/ABS
HOLD
in / mm
] auf der LCD-Anzeige und die Tasten [PRESET],
2
+
HOLD
ZERO/ABS
> 2 s
> 2 s
Datum der Veröffentlichung: 1. Dezember 2021
Gedruckt in Japan
