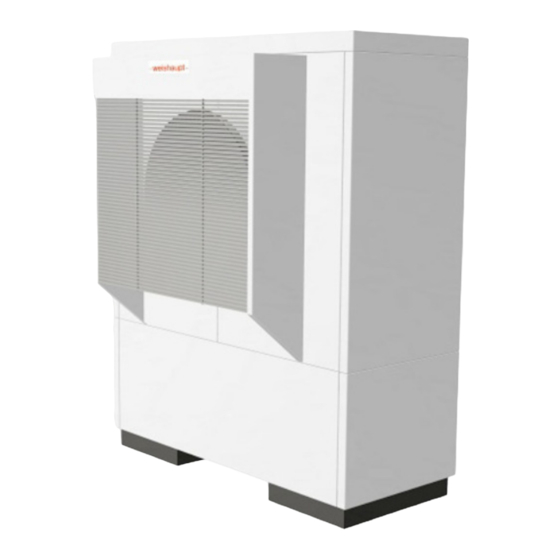

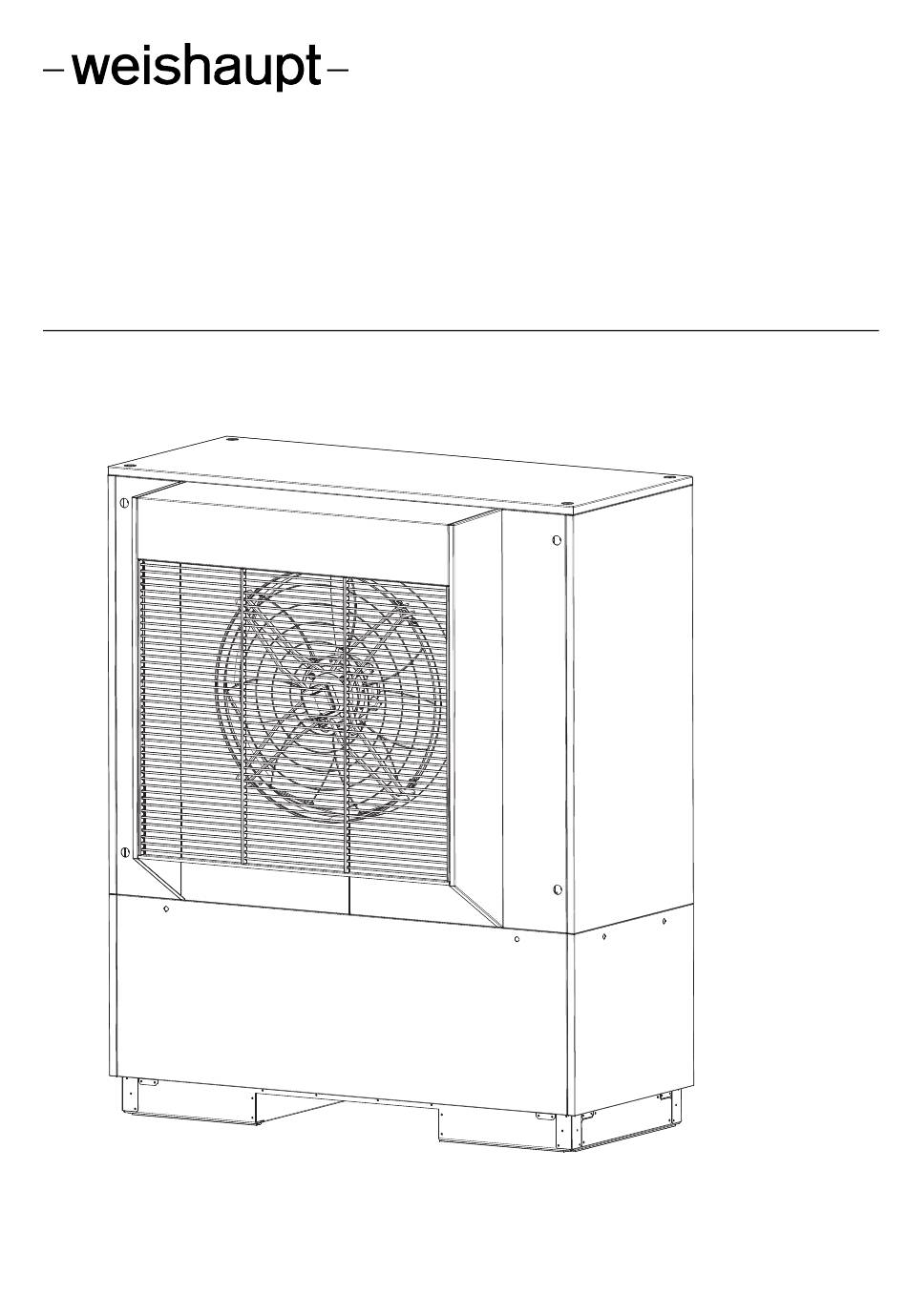

- Seite 1 Montage- und Betriebsanleitung Weishaupt Luft/Wasser-Wärmepumpe für Außenaufstellung WWP L 25 A-2 - WWP L 40 A-2 83311201 · 08/2018...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................3 Gesetzliche Vorschriften und Richtlinien .............. 4 Energiesparende Handhabung der Wärmepumpe..........4 Verwendungszweck der Wärmepumpe................5 Anwendungsbereich .................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG ACHTUNG Für den Betrieb und die Wartung einer Wärmepumpe sind die rechtlichen Anforderungen des Landes einzuhalten, in dem die Wärmepumpe betrieben wird. Je nach Kältemittelfüllmenge ist die Dichtheit der Wärmepumpe in regelmäßigen... -
Seite 5: Bestimmungsgemäßer Gebrauch
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 1 Bitte sofort lesen ACHTUNG ACHTUNG Rechtsdrehfeld beachten: Bei falscher Verdrahtung wird das Anlaufen der Wärmepumpe verhindert. Ein entsprechender Warnhinweis wird im Wärmepumpenmanager angezeigt (Verdrahtung anpassen). ACHTUNG ACHTUNG Die Steuerleitung ist ein funktionsnotwendiges Zubehör für außenaufgestellte Luft/... -
Seite 6: Gesetzliche Vorschriften Und Richtlinien
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 1 Bitte sofort lesen Gesetzliche Vorschriften und Richtlinien Diese Wärmepumpe ist gemäß Artikel 1, Abschnitt 2 k) der EU-Richtlinie 2006/42/EU (Maschinenrichtlinie) für den Gebrauch im häuslichen Umfeld bestimmt und unterliegt damit den Anforderungen der EU-Richtlinie 2014/35/EU (Niederspannungsrichtlinie). -
Seite 7: Verwendungszweck Der Wärmepumpe
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 2 Verwendungszweck der Wärmepumpe Verwendungszweck der Wärmepumpe Anwendungsbereich Die Luft/Wasser-Wärmepumpe ist ausschließlich für die Erwärmung von Heizungs- wasser vorgesehen. Sie kann in vorhandenen oder neu zu errichtenden Heizungsanla- gen eingesetzt werden. -
Seite 8: Lieferumfang
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Lieferumfang Lieferumfang Grundgerät Die Wärmepumpe enthält unten aufgeführte Bauteile Der Kältekreis ist „hermetisch geschlossen“ und enthält das vom Kyoto-Protokoll er- fasste fluorierte Kältemittel R449A. Angaben zum GWP-Wert und CO -Äquivalent... -
Seite 9: Schaltkasten
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Lieferumfang Schaltkasten Der Schaltkasten befindet sich in der Wärmepumpe. Nach Abnahme der unteren Fron- tabdeckung und dem Lösen der sich rechts oben befindenden Befestigungsschraube kann der Schaltkasten herausgeklappt werden. -
Seite 10: Transport
Der Transport zum endgültigen Aufstellungsort sollte mit der Palette erfolgen. Wärme- pumpe und Transportpalette sind durch 4 Kippsicherungen fest verbunden. Diese müssen entfernt werden (nur bei WWP L 25 A-2). Das Grundgerät bietet die Trans- portmöglichkeit mit Hubwagen, Kran oder mit 3/4"-Rohren, die durch Bohrungen in der Grundplatte geführt werden. -
Seite 11: Aufstellung
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Aufstellung Aufstellung Allgemein Das Gerät ist grundsätzlich auf einer dauerhaft ebenen, glatten und waagerechten Flä- che aufzustellen. Dabei sollte der Rahmen rundum dicht am Boden anliegen, um eine ausreichende Schallabdichtung zu gewährleisten, ein Auskühlen wasserführender... -
Seite 12: Kondensatleitung
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Aufstellung ACHTUNG ACHTUNG Bei wandnaher Aufstellung kann es durch die Luftströmung im Ansaug- und Ausblasbereich zu verstärkter Schmutzablagerung kommen. Die kältere Außenluft sollte so ausblasen, dass sie bei angrenzenden beheizten Räumen die Wärmeverluste nicht erhöht. -
Seite 13: Montage
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 6 Montage Montage Allgemein An der Wärmepumpe sind folgende Anschlüsse herzustellen: Vor-/Rückläufe der Heizungsanlage Kondensatablauf Steuerleitung zum Wärmepumpenmanager Spannungsversorgung Heizungsseitiger Anschluss Die heizungsseitigen Anschlüsse an der Wärmepumpe sind im Geräteinneren herzu- stellen. - Seite 14 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 6 Montage Bei Anlagen mit überdurchschnittlich großem spezifischem Anlagenvolumen von 50 l/ kW empfiehlt die VDI 2035 den Einsatz von vollentsalztem Wasser und einem pH-Sta- bilisator um die Korrosionsgefahr in der Wärmepumpe und der Heizungsanlage zu mi- nimieren.
-
Seite 15: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 6 Montage Elektrischer Anschluss Der Leistungsanschluss der Wärmepumpe erfolgt über ein handelsübliches 4-adriges Kabel. Das Kabel ist bauseits beizustellen und der Leitungsquerschnitt gemäß der Leistungs- aufnahme der Wärmepumpe (siehe Anhang Geräteinformation) sowie der einschlägi- gen VDE- (EN-) und VNB-Vorschriften zu wählen. -
Seite 16: Inbetriebnahme
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 7 Inbetriebnahme Inbetriebnahme Allgemein Um eine ordnungsgemäße Inbetriebnahme zu gewährleisten, sollte diese von einem vom Werk autorisierten Kundendienst (Weishaupt-Techniker) durchgeführt werden. Unter bestimmten Bedingungen ist damit eine zusätzliche Garantieleistung verbunden. -
Seite 17: Reinigung / Pflege
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 8 Reinigung / Pflege Reinigung / Pflege Pflege Vermeiden Sie zum Schutz des Lackes das Anlehnen und Ablegen von Gegenständen am und auf dem Gerät. Die Außenteile der Wärmepumpe können mit einem feuchten Tuch und mit handelsüblichen Reinigern abgewischt werden. -
Seite 18: Reinigung Luftseite
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 8 Reinigung / Pflege Reinigung Luftseite Verdampfer, Lüfter und Kondensatablauf sind vor der Heizperiode von Verunreinigun- gen (Blätter, Zweige usw.) zu reinigen. ACHTUNG ACHTUNG Vor Öffnen des Gerätes ist sicherzustellen, dass alle Stromkreise spannungsfrei geschaltet sind. - Seite 19 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 8 Reinigung / Pflege Die lüfterseitigen Deckelbleche lassen sich nach Abnahme der beiden oberen Seiten- bleche demontieren. Dazu sind die Schrauben zu lösen, das Blech leicht nach rechts bzw.
-
Seite 20: Störungen / Fehlersuche
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 9 Störungen / Fehlersuche Störungen / Fehlersuche Diese Wärmepumpe ist ein Qualitätsprodukt und sollte störungsfrei arbeiten. Tritt den- noch einmal eine Störung auf, wird diese im Display des Wärmepumpenmanagers an- gezeigt. -
Seite 21: 10 Außerbetriebnahme / Entsorgung
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 10 Außerbetriebnahme / Entsorgung 10 Außerbetriebnahme / Entsorgung Bevor die Wärmepumpe ausgebaut wird, ist die Maschine spannungsfrei zu schalten und abzuschiebern. Der Ausbau der Wärmepumpe muss durch Fachpersonal erfolgen. -
Seite 22: 11 Geräteinformation
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 11 Geräteinformation 11 Geräteinformation Typ- und Verkaufsbezeichnung WWP L 25 A-2 WWP L 40 A-2 Bauform 2.1 Ausführung / Regler Universal / extern Universal / extern 2.2 Wärmemengenzählung... - Seite 23 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 11 Geräteinformation Elektrischer Anschluss 6.1 Lastspannung / Absicherung 3~/PE 400 V (50 Hz) / C 25 A 3~/PE 400 V (50 Hz) / C 25 A 6.2 Steuerspannung / Absicherung...
- Seite 24 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 11 Geräteinformation 452163.66.75 · 08/2018 · Rei...
-
Seite 25: Anhang
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 Anhang Maßbilder ............................II Maßbild WWP L 25 A-2...................II Maßbild WWP L 40 A-2..................III Diagramme ............................IV Kennlinien WWP L 25 A-2......................IV Kennlinien WWP L 40 A-2......................V Einsatzgrenzendiagramm .................. -
Seite 26: Maßbilder
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 1 Maßbilder Maßbilder Maßbild WWP L 25 A-2 452163.66.75 · 08/2018 · Rei... - Seite 27 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 1 Maßbilder Maßbild WWP L 40 A-2 452163.66.75 · 08/2018 · Rei...
-
Seite 28: Diagramme
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 2 Diagramme Diagramme Kennlinien WWP L 25 A-2 Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Water outlet temperature in [°C] Heating capacity in [kW] Puissance de chauffage en [kW] Température de sortie de l'eau en [°C]... -
Seite 29: Kennlinien
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 2 Diagramme Kennlinien WWP L 40 A-2 Wasseraustrittstemperatur in [°C] Heizleistung in [kW] Heating capacity in [kW] Water outlet temperature in [°C] Puissance de chauffage en [kW] Température de sortie de l'eau en [°C] EN 14511 A7 W35...30... -
Seite 30: Einsatzgrenzendiagramm
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 2 Diagramme Einsatzgrenzendiagramm Wasseraustritt (- 2 K) Water outlet (- 2 K) Sortie d'eau (- 2 K) *Wassereintritt *Water inlet *Entrée d'eau Wärmequelleneintrittstemperatur [°C] Heat source temperature inlet [°C] Température d'entrée de la source de chaleur [°C]... -
Seite 31: Stromlaufpläne
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Stromlaufpläne Stromlaufpläne Steuerung 452163.66.75 · 08/2018 · Rei... -
Seite 32: Last
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Stromlaufpläne Last VIII 452163.66.75 · 08/2018 · Rei... -
Seite 33: Anschlussplan
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Stromlaufpläne Anschlussplan 452163.66.75 · 08/2018 · Rei... -
Seite 34: Legende
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 3 Stromlaufpläne Legende Ölsumpfheizung Verdichter 1 Oil sump heater for compressor 1 Chauffage à carter d‘huile compresseur 1 Ölsumpfheizung Verdichter 2 Oil sump heater for compressor 2 Chauffage à carter d‘huile compresseur 2 Düsenringheizung Ventilator... -
Seite 35: Hydraulische Einbindungsschemen
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 4 Hydraulische Einbindungsschemen Hydraulische Einbindungsschemen Muster Anlageschema Das Anlagenbeispiel ist eine unverbindliche Musterplanung ohne Anspruch auf Vollständigkeit. Zu einer endgültigen An- lagenprojektierung ist ein Fachplaner zu Rate zu ziehen. -
Seite 36: Konformitätserklärung
Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Konformitätserklärung Konformitätserklärung EU - Konformitätserklärung EU Declaration of Conformity Déclaration de conformité UE Der Unterzeichnete Max Weishaupt GmbH The undersigned Max-Weishaupt-Straße L’entreprise soussignée, D - 88475 Schwendi bestätigt hiermit, dass das (die) - Seite 37 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Konformitätserklärung XIII 452163.66.75 · 08/2018 · Rei...
- Seite 38 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Konformitätserklärung 452163.66.75 · 08/2018 · Rei...
- Seite 39 Montage- und Betriebsanleitung WWP L 25 A-2 - WWP L 40 A-2 5 Konformitätserklärung 452163.66.75 · 08/2018 · Rei...
- Seite 40 83311201 · 08/2018 · Rei...
