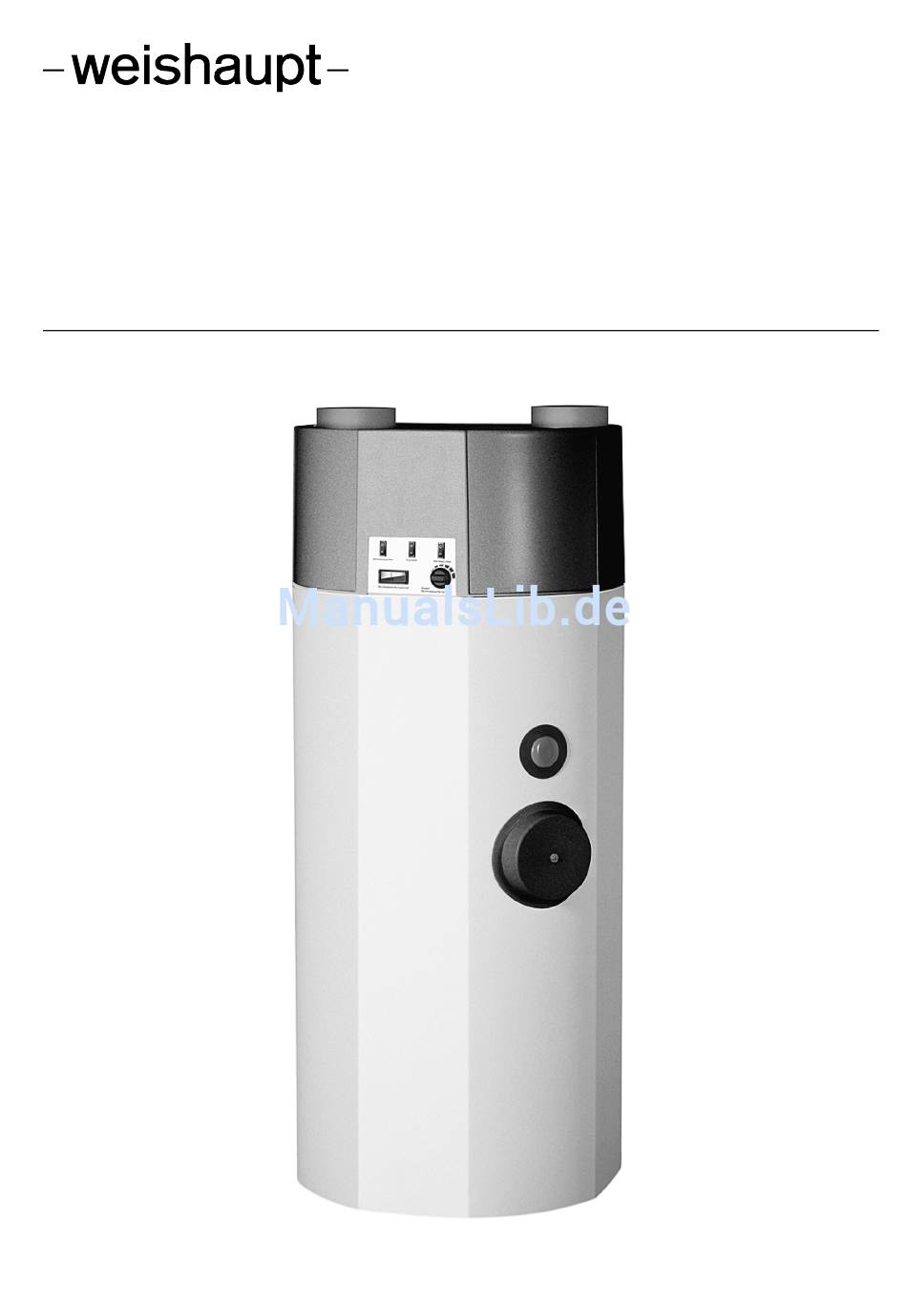

- Seite 1 Montage- und Betriebsanleitung Weishaupt Trinkwasser-Wärmepumpe für Innenaufstellung WWP T 290 FW - WWP T 290 F 83255701 · 04/2011...
-
Seite 3: Inhaltsverzeichnis
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F Inhaltsverzeichnis Bitte sofort lesen ........................... 2 Wichtige Hinweise ..................... 2 Bestimmungsgemäßer Gebrauch................2 Vorschriften / Sicherheitshinweise ................. 3 Beschreibung ..........................4 Allgemein ........................4 Kältemittelkreislauf (Funktionsprinzip der Wärmepumpe)......... 5 Wasserkreislauf...................... -
Seite 4: Bitte Sofort Lesen
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 1 Bitte sofort lesen Bitte sofort lesen Wichtige Hinweise ACHTUNG Die Gerätehaube ist nicht für den Tragevorgang nutzbar (die Haube kann keine größeren Kräfte aufnehmen!) ACHTUNG Bei Erstellung der bauseitigen Verrohrung sind Verschmutzungen im Leitungssystem zu vermeiden (evtl. -
Seite 5: Vorschriften / Sicherheitshinweise
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 1 Bitte sofort lesen Vorschriften / Sicherheitshinweise ACHTUNG Vor Inbetriebnahmen ist diese Montage- und Gebrauchsanweisung zu lesen! Die Trinkwasser-Wärmepumpe dient ausschließlich zur Erwärmung von Brauch- bzw. Trinkwasser in den angegebenen Temperatureinsatzgrenzen! Die Erwärmung anderer Flüssigkeiten als Trinkwasser ist nicht zulässig. -
Seite 6: Beschreibung
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Beschreibung Beschreibung Allgemein Die Trinkwasser-Wärmepumpe ist ein anschlussfertiges Heizgerät und besteht im We- sentlichen aus dem Warmwasserspeicher, den Komponenten des Kältemittel-, Luft- und Wasserkreislaufes sowie allen für den automatischen Betrieb erforderlichen Steuer-, Regel- und Überwachungseinrichtungen. -
Seite 7: Kältemittelkreislauf (Funktionsprinzip Der Wärmepumpe)
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Beschreibung Kältemittelkreislauf (Funktionsprinzip der Wärmepumpe) Der Kältemittelkreislauf ist ein geschlossenes System in dem das Kältemittel R134a als Energieträger fungiert. Im Lamellentauscher wird der angesaugten Luft bei niedriger Verdampfungstemperatur die Wärme entzogen und an das Kältemittel übertragen. -
Seite 8: Sicherheits- Und Regeleinrichtungen
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Beschreibung Sicherheits- und Regeleinrichtungen Die Trinkwasser-Wärmepumpe ist mit folgenden Sicherheitseinrichtungen ausgerüs- tet: Hochdruckpressostat (HD) Der Hochdruckpressostat schützt die Wärmepumpe vor unzulässig hohem Betriebs- druck im Kältemittelkreislauf. Im Störfall schaltet der Pressostat die Wärmepumpe ab. - Seite 9 Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Beschreibung Temperaturregler-Wärmepumpe Die Temperaturkontrolle im Warmwasserspeicher und die Regelung für den Verdich- terbetrieb übernimmt der Temperaturregler. Dieser erfasst durch einen Fühler die Was- sertemperatur und regelt diese in Abhängigkeit vom eingestellten Sollwert. Die Einstel- lung des gewünschten Temperaturniveaus (Sollwert) erfolgt über den Drehknopf an...
-
Seite 10: Lagerung Und Transport
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 3 Lagerung und Transport Lagerung und Transport Allgemein Grundsätzlich ist die Trinkwasser-Wärmepumpe verpackt und stehend ohne Wasser- füllung zu lagern bzw. zu transportieren. Für kurze Wege ist eine Schräglage bis 45°... -
Seite 11: Aufstellung
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 4 Aufstellung Aufstellung Aufstellungsort Für die Wahl des Gerätestandortes gilt: Die Trinkwasser-Wärmepumpe muss in einem frostfreien und trockenen Raum auf- gestellt werden, weiterhin sollte sich die Raumlufttemperatur bzw. die von der Trink- wasser-Wärmepumpe angesaugte Luft in einem Temperaturbereich von 15 °C bis... -
Seite 12: Aufstellung
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 4 Aufstellung Aufstellung Die drei Transportsicherungsschrauben (M12 – verbinden Palette mit Gerät) von der Palettenunterseite her entfernen. Palette entfernen und die drei Stellfüße (M12 – im Polybeutel am Speicherrohrnip- pel fixiert) montieren. -
Seite 13: Montage
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 5 Montage Montage Anschluss der Wasserleitungen Die Leitungsnennweiten für die bauseitige Sanitärinstallation sind unter Berücksichti- gung des verfügbaren Wasserdruckes und der zu erwartenden Druckverluste im Rohr- leitungssystem festzulegen. -
Seite 14: Elektrischer Anschluss
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 5 Montage Elektrischer Anschluss Die Trinkwasser-Wärmepumpe ist anschlussfertig vorverdrahtet, die Stromversorgung erfolgt über die Netzanschlussleitung zu einer Schutzkontaktsteckdose (~230 V, 50 Hz). Auch nach der Installation muss diese Steckdose zugänglich sein. -
Seite 15: Inbetriebnahme
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 6 Inbetriebnahme Inbetriebnahme Warmwasserkreislauf ACHTUNG Die Trinkwasser-Wärmepumpe darf nur im mit Wasser befüllten Zustand betrieben werden! Anforderungen an den Warmwasserkreislauf Verbraucherseitig können folgende Materialien im Warmwasserkreislauf eingebaut sein:... -
Seite 16: Bedienung Der Trinkwasser-Wärmepumpe
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 6 Inbetriebnahme Bedienung der Trinkwasser-Wärmepumpe Bedienblende Temperaturanzeige Der Fühler des Thermometers (Analog Fernthermometer) erfasst die Warmwasser- temperatur im oberen Teil des Warmwasserspeichers. Die Anzeige befindet sich in der Bedienblende. - Seite 17 Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 6 Inbetriebnahme Hinweise für sparsamen Energieverbrauch Um eine hohe Leistungszahl der integrierten Wärmepumpe und niedrige Standver- luste zu erzielen, sollte die Trinkwasser-Wärmepumpe normalerweise nicht über 45 °C Warmwassertemperatur (siehe Bild) betrieben werden.
- Seite 18 Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 6 Inbetriebnahme Schalter 'Wärmetauscher' (nur bei Trinkwasser-Wärmepumpen mit innerem Wärmetauscher) Mit Betätigung dieses Schalters wird der externe Wärmetauscherbetrieb ermöglicht, d.h. die Warmwasserbereitung (z.B. im Winter) kann mit einem zweiten Wärmeerzeu- ger (z.B.
-
Seite 19: Wartung / Instandhaltung
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 7 Wartung / Instandhaltung Wartung / Instandhaltung ACHTUNG Vor dem Öffnung der Trinkwasser-Wärmepumpe ist diese spannungsfrei zu schalten, auf nachlaufenden Ventilator ist zu achten! Allgemeines Die Warmwasserwärmepumpe ist nahezu wartungsfrei. Einmalig nach der Inbetrieb- nahme im Abstand von einigen Tagen ist eine Sichtkontrolle auf eventuelle Undichtig- keiten im Wassersystem oder Verstopfung des Kondensatablaufes durchzuführen. -
Seite 20: Korrosionsschutzanode
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 7 Wartung / Instandhaltung Korrosionsschutzanode Die im Warmwasserspeicher eingebaute Korrosionsschutzanode ist regelmäßig min- destens alle zwei Jahre nach der Inbetriebnahme elektrisch zu überprüfen und, falls er- forderlich, zu erneuern. Die elektrische Überprüfung erfolgt mittels geeignetem Strom- messgerät, ohne das Wasser im Speicher abzulassen. -
Seite 21: Störungen / Fehlersuche (Für Den Nutzer)
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 8 Störungen / Fehlersuche (für den Nutzer) Störungen / Fehlersuche (für den Nutzer) ACHTUNG Arbeiten an der Trinkwasser-Wärmepumpe dürfen nur von fachkundigen Personen ausgeführt werden! Unfallverhütungsvorschriften sind zu beachten! Die Wärmepumpe läuft nicht! -
Seite 22: Außerbetriebnahme
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 9 Außerbetriebnahme Außerbetriebnahme Auszuführende Tätigkeiten: Trinkwasser-Wärmepumpe spannungsfrei schalten. Wasserkreislauf komplett absperren (Warmwasser-, Kaltwasser- und Zirkulations- leitung) und den Warmwasserspeicher entleeren. 451903.66.01 · 04/2011 · Rei... -
Seite 23: 10 Umweltrelevante Anforderungen
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 10 Umweltrelevante Anforderungen 10 Umweltrelevante Anforderungen Bei Instandsetzung oder Außerbetriebsetzung der Trinkwasser-Wärmepumpe sind die umweltrelevanten Anforderungen in Bezug auf Rückgewinnung, Wiederverwendung und Entsorgung von Betriebsstoffen und Bauteilen gemäß DIN EN 378 einzuhalten. -
Seite 24: 11 Technische Daten
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 11 Technische Daten 11 Technische Daten Typ- und Verkaufsbezeichnung WWP T 290 F WWP T 290 FW ohne zusätzlichem inneren mit zusätzlichem inneren Bauart Wärmetauscher Wärmetauscher 2.1 Gehäuse... -
Seite 25: Anhang
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F Anhang Hydraulische Prinzipschemen....................II Kältemittelkreislauf.......................II Legende ........................III Hydraulisches Einbindungsschema ...............III Legende ........................III Einbindungsschema Wärmetauscher an thermische Solaranlage....IV Stromlaufpläne ..........................V Trinkwasser-Wärmepumpen mit innerem Wärmetauscher ......V Trinkwasser-Wärmepumpen ohne innerem Wärmetauscher......VI Legende ........................ -
Seite 26: Hydraulische Prinzipschemen
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 1 Hydraulische Prinzipschemen Hydraulische Prinzipschemen Kältemittelkreislauf 451903.66.01 · 04/2011 · Rei... -
Seite 27: Legende
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 1 Hydraulische Prinzipschemen Legende Verdichter Compressor Compresseur Pressostat HD High-pressure switch Pressostat HP Verflüssiger Liquifier Condenseur Warmwasserspeicher Hot water cylinder Ballon d’eau chaude Wärmetauscher (nicht alle Typen) Heat exchanger (not all types) -
Seite 28: Einbindungsschema Wärmetauscher An Thermische Solaranlage
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 1 Hydraulische Prinzipschemen Einbindungsschema Wärmetauscher an thermische Solaranlage 451903.66.01 · 04/2011 · Rei... -
Seite 29: Stromlaufpläne
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Stromlaufpläne Stromlaufpläne Trinkwasser-Wärmepumpen mit innerem Wärmetauscher 451903.66.01 · 04/2011 · Rei... -
Seite 30: Trinkwasser-Wärmepumpen Ohne Innerem Wärmetauscher
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Stromlaufpläne Trinkwasser-Wärmepumpen ohne innerem Wärmetauscher 451903.66.01 · 04/2011 · Rei... -
Seite 31: Stromlaufpläne
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 2 Stromlaufpläne Legende Brücke Sperre extern – Brücke muss bei Verwendung External bridge block - bridge must be removed if Pont de câble externe - lorsqu'un blocage est requis,... -
Seite 32: Konformitätserklärung
Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 3 Konformitätserklärung Konformitätserklärung VIII 451903.66.01 · 04/2011 · Rei... - Seite 33 Montage- und Betriebsanleitung WWP T 290 FW - WWP T 290 F 3 Konformitätserklärung 451903.66.01 · 04/2011 · Rei...
