Instandhaltung

Achtung:
Die Nähmaschine von der Stromversorgung trennen,
wozu der Stecker aus der Steckdose zu ziehen ist. Bei
allen Reinigungsarbeiten muss die Nähmaschine von
der Stromversorgung getrennt sein.

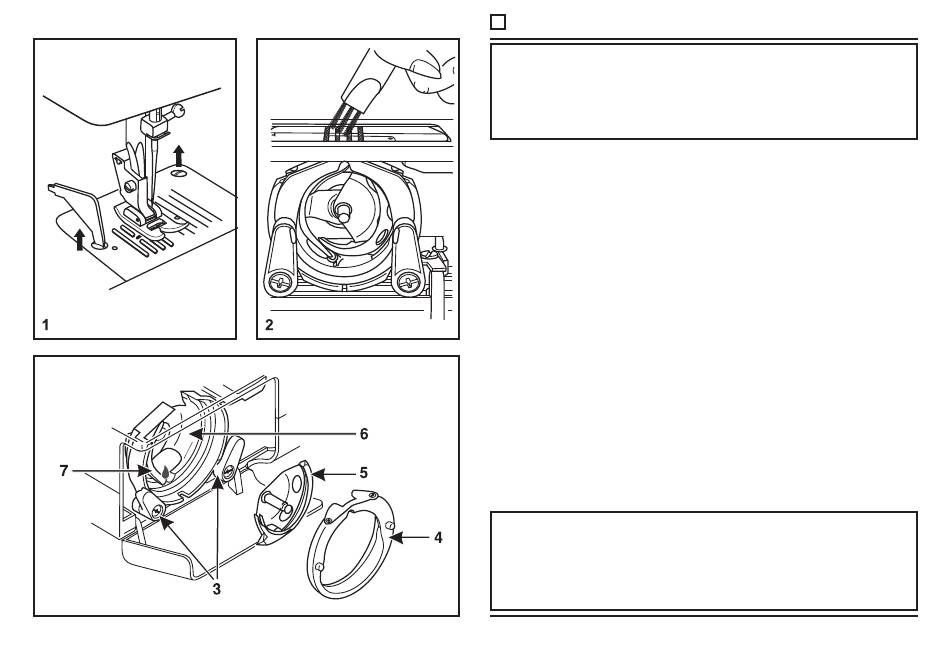

Ausbau der Stichplatte:
Durch Drehen des Handrads die Nadel vollständig
anheben. Die Frontklappe öffnen und die Schrauben der
Stichplatte mit dem Schraubenzieher (1) entfernen.
Reinigung der Greifer:
Die Spulenkapsel herausnehmen und den gesamten
Bereich (2) mit der gelieferten Bürste reinigen.
Reinigung und Schmierung des Hakens:
Die Spulenkapsel herausnehmen. Die beiden Hakenhalter
(3) nach außen drehen. Den Bügel der Schiffchenbahn
(4) und den Haken (5) entfernen und mit einem weichen
Lappen reinigen. Zum Schmieren ein oder zwei Tropfen
Nähmaschinenöl an der gezeigten Stelle (6) auftragen.
Das Handrad soweit drehen bis sich die Schiffchenbahn
(7) links befindet. Den Haken (5) wieder einsetzen und die
beiden Halter wieder nach innen drehen. Die Spulenkapsel
und die Unterfadenspule montieren und die Stichplatte
wieder einsetzen.
Wichtig:
Flusen und Fadenreste müssen regelmäßig entfernt
werden. Außerdem muss die Nähmaschine in
regelmäßigen Zeitabschnitten einer unserer
Kundendienststellen zur Revision überlassen werden.
27
