2 Anlagenfunktion

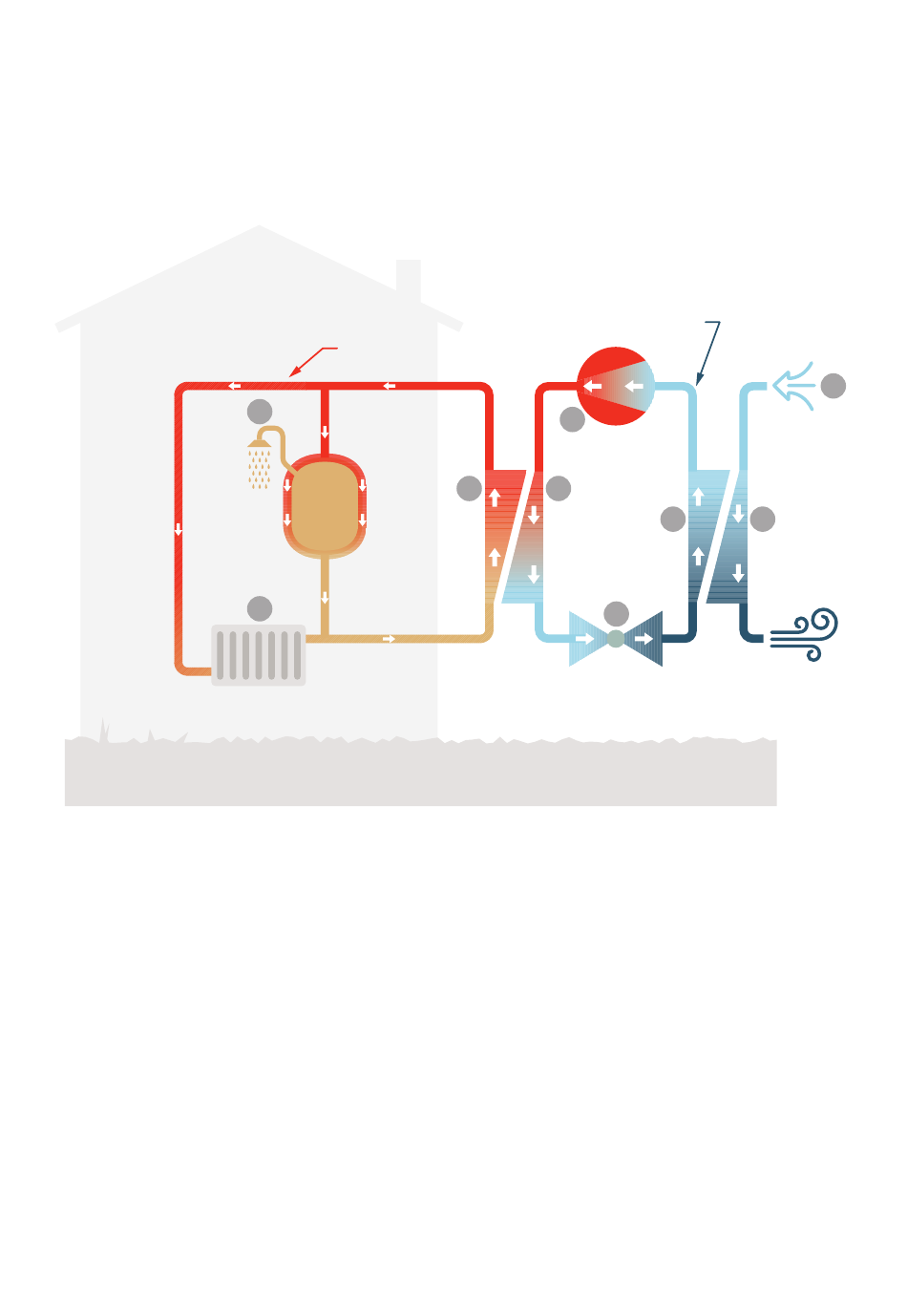

Eine Luft-/Wasserwärmepumpe nutzt die Außenluft, um
Wohnraum zu beheizen. Die Umwandlung der in der
Außenluft enthaltenen Energie in Heizenergie findet in
drei unterschiedlichen Kreisen statt. Die in der Außenluft
(1) enthaltene kostenlose Wärmeenergie wird zur Wär-
Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen.
6
Kapitel 2 |
Anlagenfunktion
Heizungsmedium
I
3
H
mepumpe übertragen. Im Kältemittelkreis (2) hebt die
Wärmepumpe die auf einem niedrigen Temperaturni-
veau befindliche Wärmeenergie auf ein höheres Tempe-
raturniveau. Im Heizkreis (3) wird die Wärme im gesam-
ten Gebäude verteilt.
80 ºC
D
Verdichter
55 ºC
2
G
E
Kondensator
F
45 ºC
Expansionsventil
Kältemittel
Außenluft
5 ºC
6 ºC
1
C
B
Verdampfer
1 ºC
0 ºC
CTC CombiAir MR
A
