CTC EcoPart i600M Inbetriebnahmeanleitung Seite 2

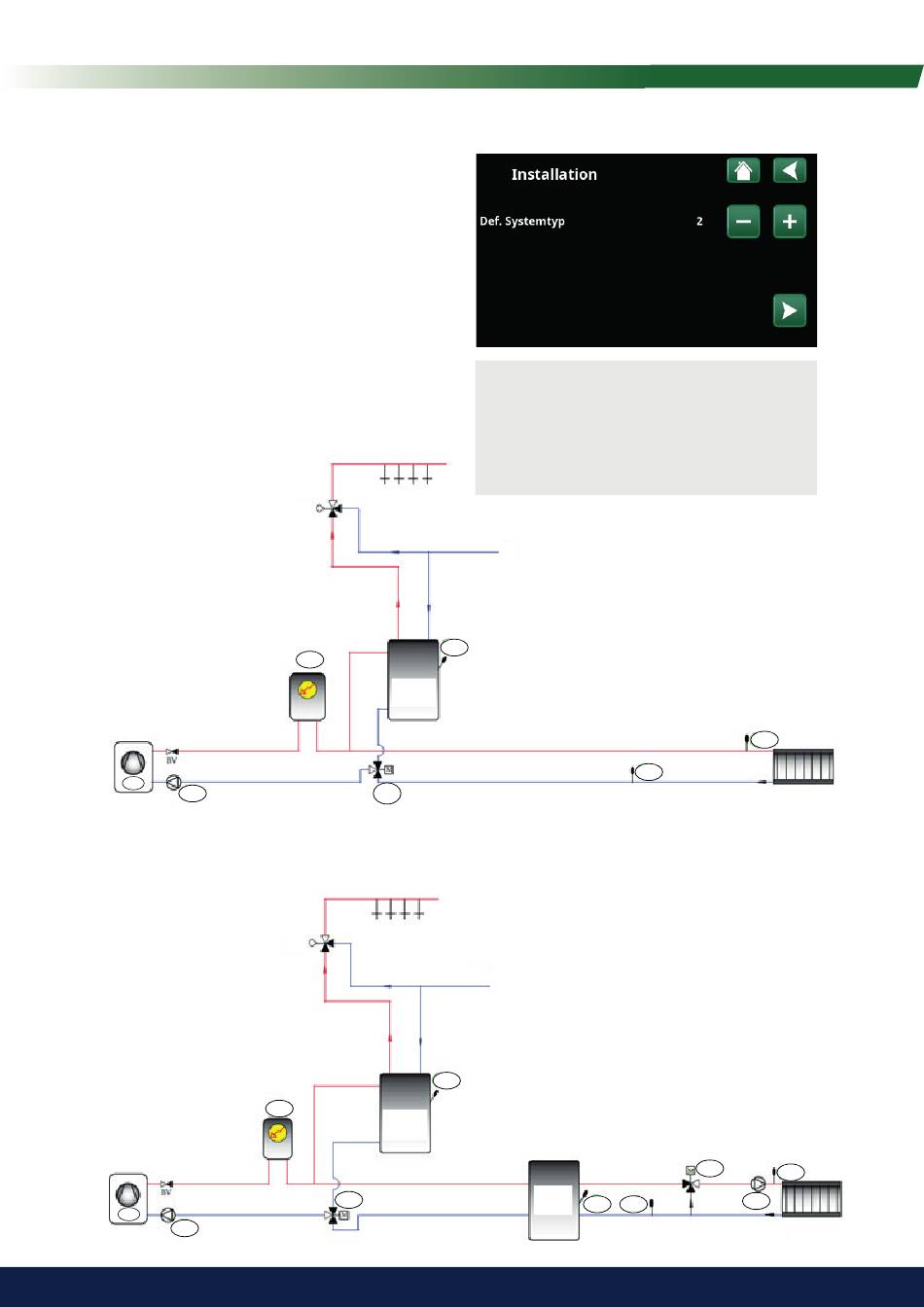

4. Wählen Sie mit den Plus/Minus-Schaltfl ächen (+/-) den
Systemtyp aus. Bestätigen Sie die Auswahl mit dem Pfeil
nach rechts.
Systemtyp 2
Wählen Sie den „Systemtyp" 2 für eine variable
Kondensierung, bei der die Wärmepumpe entweder den
Warmwasserspeicher(„WW-Speicher") oder den Heizkreislauf
füllen kann. Für die Inbetriebnahme des Systems ist kein
zusätzliches Zubehör von CTC erforderlich.
A1
G11
Systemtyp 4
Alternativ kann der Systemtyp 4 mit einem Pufferspeicher
und einer Mischventillösung für den Heizkreislauf
ausgewählt werden. Beachten Sie, dass für diesen
Systemtyp ein zusätzlicher Sensor (B6) erforderlich ist.
E2
A1
G11
B5
E2
WW-
Speicher
Y21
B5
WW-
Speicher
Y21
Füllpumpe (G11), Elektro-Zusatzheizung (E2)
und 3-Wege-Ventil (Y21) sind werkseitig im
i
CTC EcoPart i600M installiert. Zusätzlich
sind 3 Sensoren enthalten. Sie werden oft
als (B1), (B5) und (B7) verwendet, siehe
Abbildungen unten.
B7
Puff er-
B6 B7
speicher
B1
Heizkreis
Y1
B1
G1
Heizkreis
