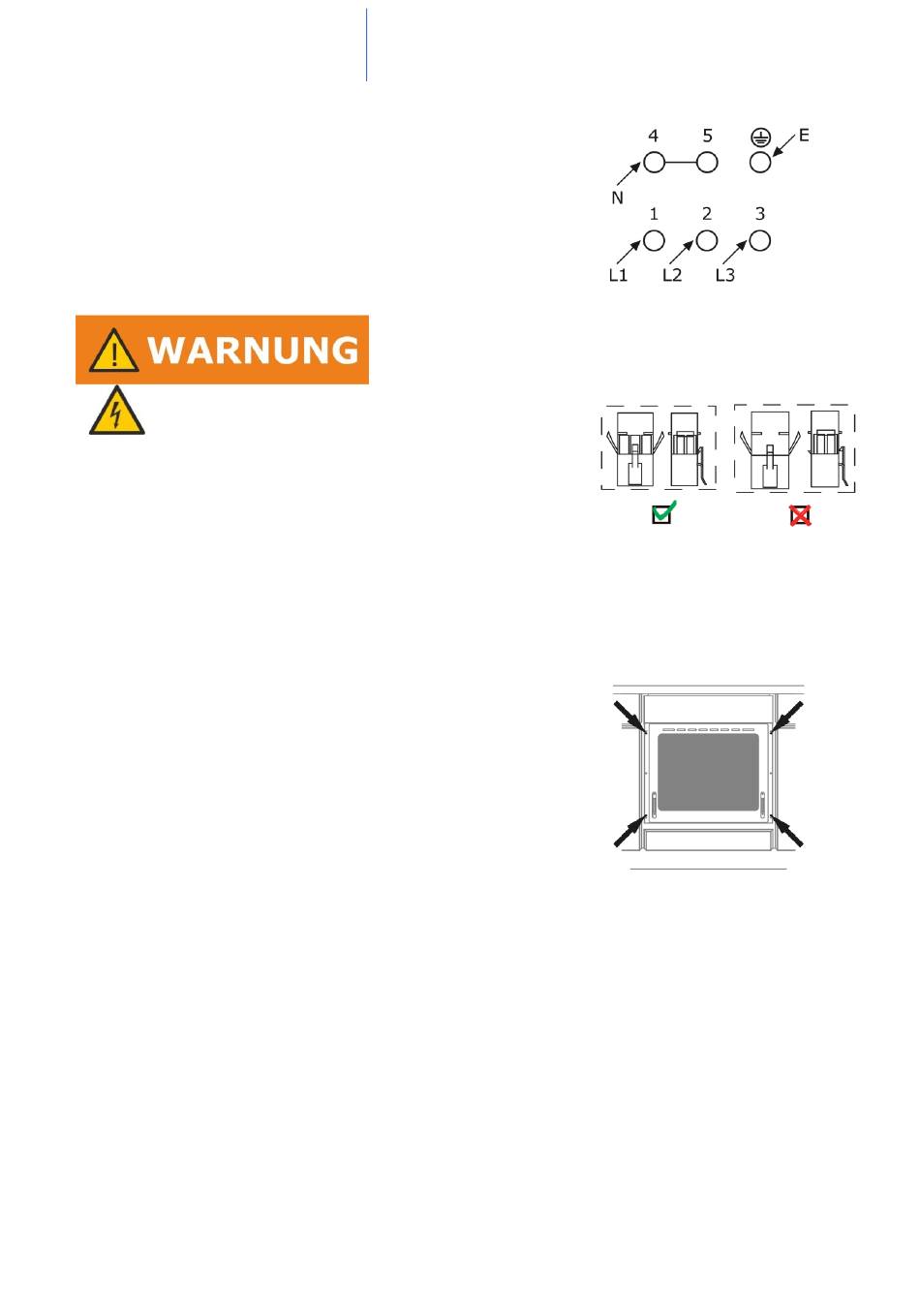

Empfehlung Anschluss 3 Phasen (N3)
•
380-415V Netz Dreiphasenanschluss mit
Betriebsnull.
•
-Brücke verbindet die Klemmen 4-5.
•
-Phasenreihenfolge nach 1-2-3.
•
-Neutralleiter auf 4 und 5.
2.4 Backofen einbauen
Tod durch elektrischen Schlag!
Die Sicherung für den Herdstromkreislauf
ausschalten bzw. herausdrehen.
Backofen an das Stromnetz anschließen.
•
Den Backofen ein Stück weit in den vorher
angefertigten Umbauschrank schieben und an das
Kochfeld anschließen.
•
Die Stecker rot und weiß vom Kochfeld,
entsprechen an der Backofenoberkannte 1 rot und 3
weiß anschließen. Siehe Abb. 8
Backofenoberkannte.
•
Den Backofen vollständig in den Umbauschrank
schieben. Mit vier Schrauben an den auf der Skizze
Abb.11 dargestellten Stellen in dieser Position
sichern.
Endkontrolle
Alle Schalter des Herdes auf «0»stellen
•
Die Sicherung für den Herdstromkreislauf wieder
einschalten
•
Die Uhr an den Timer einstellen (modellabhängig)
•
Kochzonen und Backofen einschalten und die
Funktion prüfen
Seite | 16
Einbau–/Installationsanweisung
Abbildung 10 3 Phasen N3
Korrekt
Abbildung 12 Steckanschluss
Kochfeld zum Backofen
Abbildung 11 Backofen
falsch
