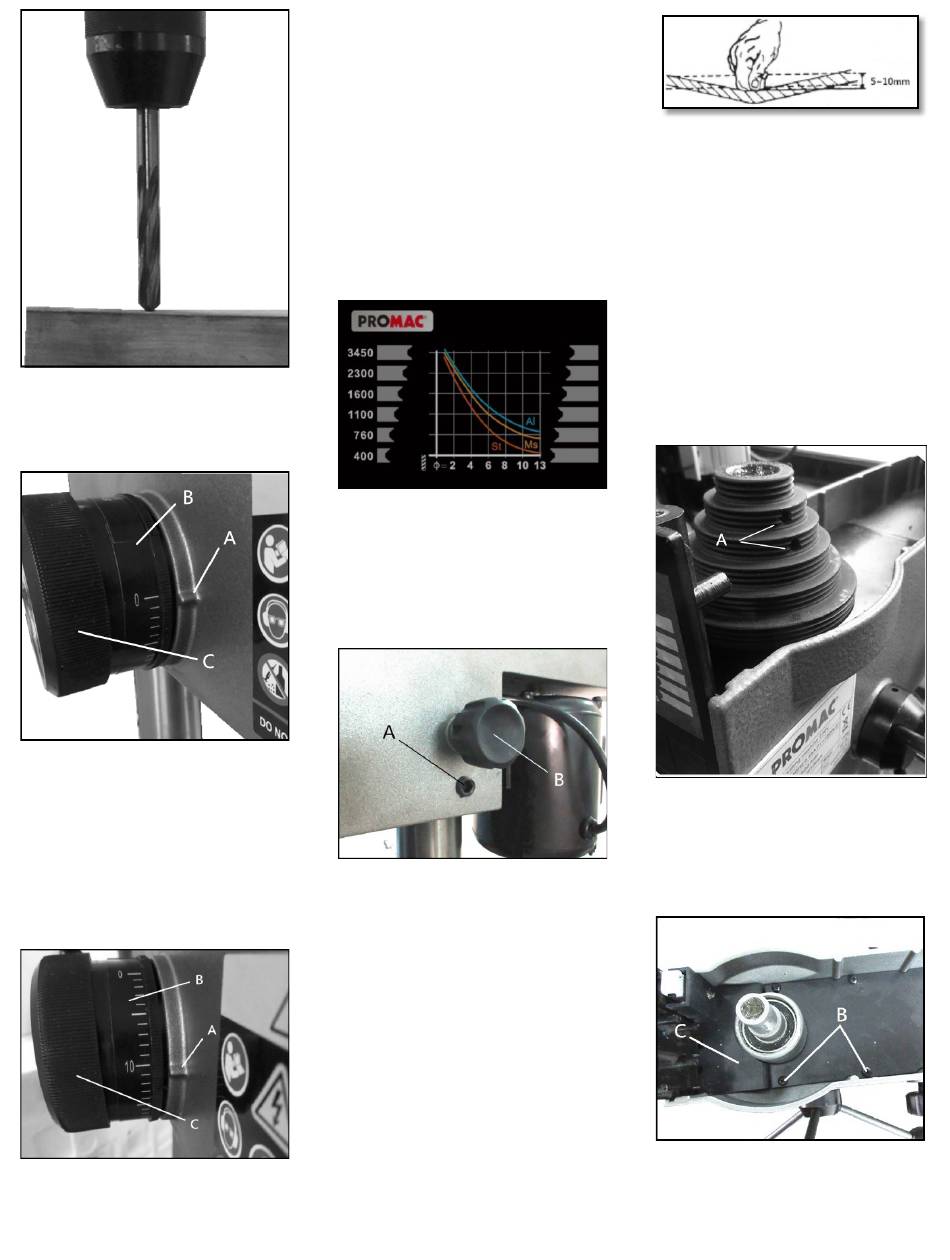

Abb. 6
Drehen Sie den Skalenring (B, Abb. 7)
im Uhrzeigersinn bis zum Anschlag,
bis „0" mit „A" auf einer Linie liegt.
Abb. 7
Drehen Sie nun den Skalenring (B,
Abb. 8) gegen den Uhrzeigersinn, bis
der Skalenwert der Bohrtiefe mit „A"
auf einer Linie liegt (A, Abb. 8), und
fixieren Sie dann den Klemmring (C,
Abb. 8). Daraufhin wird der
Bohrvorschub jedes Mal gestoppt,
sobald „0" wieder mit „A" auf einer
Linie liegt.
Abb. 8
Wenn Sie die Bohrtiefeneinstellung
wieder aufheben möchten, drehen Sie
den Klemmring (C, Abb. 8) im
Uhrzeigersinn, dann wird er gelöst und
freigegeben.
7.2 Spindeldrehzahl ändern
Lösen Sie die Klemmschraube an der
Riemenscheibenabdeckung und
öffnen Sie dann die Abdeckung.
Ein Spindeldrehzahl-Riemen-
Diagramm befindet sich an der
Maschinenfront (Abb. 9). Bitte
beachten Sie bei jedem
Drehzahlwechsel dieses Diagramm.
Abb. 9
Drehzahl ändern:
Trennen Sie die Maschine von der
Netzspannung (Stecker abziehen).
Lösen Sie die Gleitstangen-Schrauben
(B, Abb. 10).
Abb. 10
Schieben Sie die Motorbasis möglichst
nahe an den Bohrmaschinenkopf.
Ändern Sie die Position des Riemens
basierend auf dem Drehzahldiagramm
und der gewünschten Drehzahl.
Spannen Sie den Riemen und
schrauben Sie die Gleitstangen-
Schrauben wieder fest (B, Abb. 10).
Die Riemen sind richtig gespannt,
wenn man sie mit Finger und Daumen
in der Mitte ca. 10 mm
hinunterdrücken kann.
Schließen und verriegeln Sie die
Riemenscheibenabdeckung.
7.3 Rückholfeder justieren
Trennen Sie die Maschine von der
Netzspannung (Stecker abziehen).
Die Rückholfeder ist werksseitig
eingestellt, es sollte kein weiteres
Justieren nötig sein. Falls eine
Justierung erforderlich ist:
(i) Lösen Sie zuerst die
Stellschraube (A, Abb. 11) und
demontieren Sie dann die
Spindelrolle.
Abb. 11
(ii) Entfernen Sie die beiden
Befestigungsschrauben (B, Abb.
12) und die staubdichte
Abdeckung (C, Abb. 12)
Abb. 12
(iii) Ziehen Sie die Frontplatte heraus
(D, Abb. 13).
