I N S TA L L AT I O N
M O D E L E S I C B 4 2 7
M O D E L E S
I C B 4 2 7
I C B 4 2 7 R

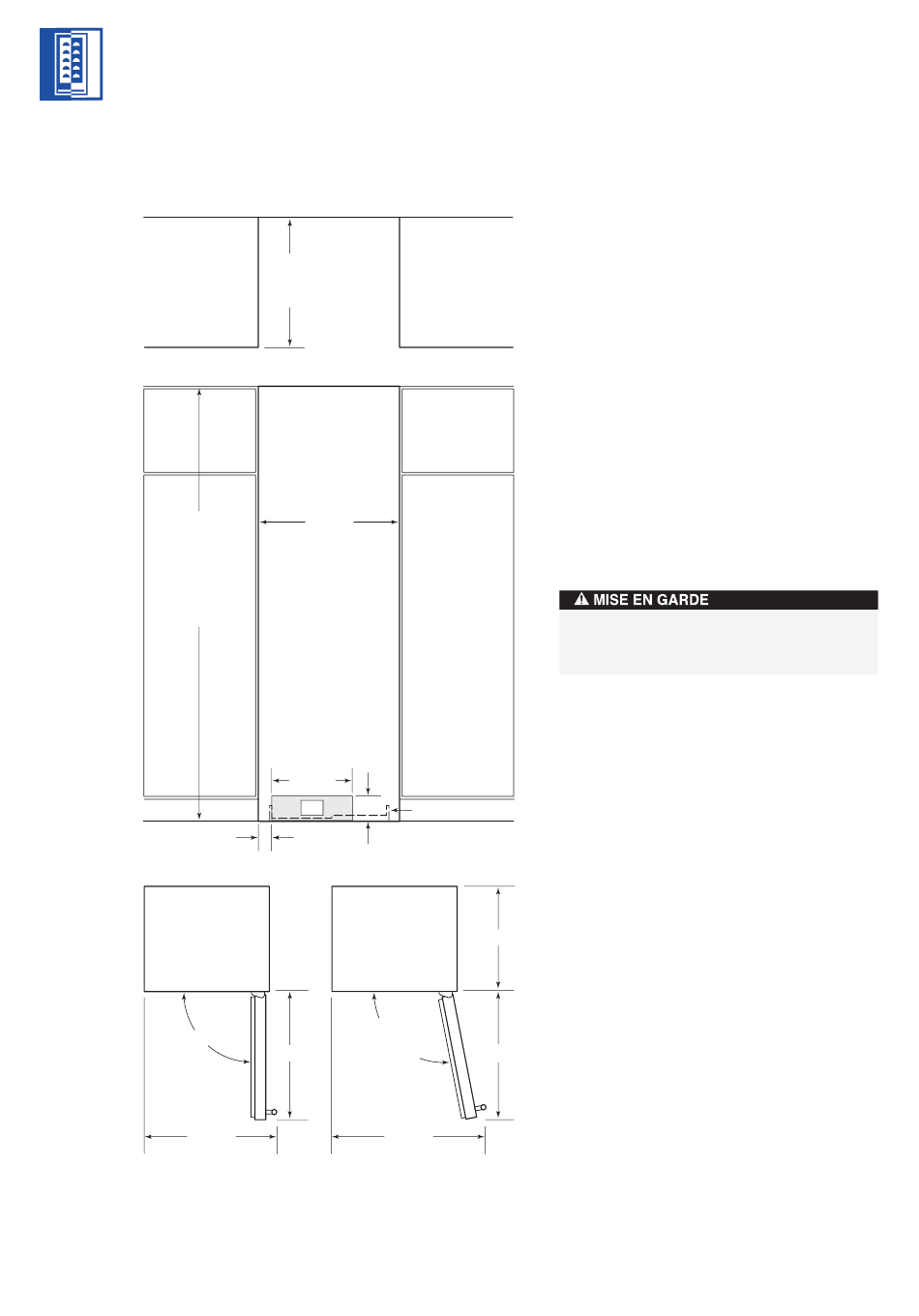

S P E C I F I C AT I O N S D ' I N S TA L L AT I O N
HAUTEUR
DE L'OUVERTURE
JUSQU'AU SOL
2 032 mm
FINI
HAUTEUR MIN.
REQUISE
2 019 mm
64 mm
90˚
711 mm
DEGAGEMENT DE LA PORTE
REMARQUE : Les dégagements établis pour l'ouverture
de la porte sont basés sur les dimensions de porte et de
poignée en acier inoxydable.
80
All manuals and user guides at all-guides.com
D E S M O D E L E S I C B 4 2 7
I C B 4 2 7 R
E T
635 mm
PROFONDEUR
D'OUVERTURE
VUE DE DESSUS
686 mm
LARGEUR DE L'OUVERTURE
REPEREZ LA PRISE
ELECTRIQUE DANS
LA ZONE OMBREE
114
mm
394 mm
SUPPORT
E
ANTIBASCULEMENT
VUE DE FACE
105˚
OUVERTURE DE
PORTE MAXIMUM
648 mm
889 mm
DEGAGEMENT DE LA PORTE
I C B 4 2 7 R
E T
P R E P A R AT I O N D E L ' E M P L A C E M E N T
Assurez-vous que l'ouverture dans laquelle la
cave à vin sera installée est correctement
préparée et finie. Reportez-vous à la figure Spéci-
fications d'installation des modèles ICB427 et
ICB427R pour consulter les dimensions de l'ouv-
erture et du dégagement de la porte et repérer
l'emplacement des branchements électriques.
REMARQUE IMPORTANTE : Pour fonctionner
correctement, l'angle d'ouverture de la porte doit
être de 90 ° minimum. Dans le cas d'une installa-
tion en coin, prévoyez une bande de remplissage
de 51 mm pour que la porte puisse s'ouvrir à
90 °. De plus, prévoyez un dégagement suffisant
devant l'appareil pour permettre à la porte de
s'ouvrir complètement.
REMARQUE IMPORTANTE : Assurez-vous que le
sol sur lequel repose l'appareil est de niveau avec
le revêtement de sol contigu.
Ne commencez pas à remplir votre cave à
vin tant que l'installation n'est pas
complètement terminée.
606 mm
648 mm
