I N S TA L L AT I O N D E R
N I V E L L I E R E N
M O D E L L E
I C B 4 2 4
I C B 4 2 4 F S
Jeden der Nivellierfüße mit einem verstellbaren
Schraubenschlüssel oder einer Zange im
Uhrzeigersinn drehen, um das Gerät anzuheben,
und gegen den Uhrzeigersinn drehen, um das
Gerät abzusenken. Die Position der Nivellierfüße
entnehmen Sie Abbildung 6 weiter unten.
Bei Modell ICB424 sollte die Arbeitsplattenhal-
terung verwendet werden, um eine solide Instal-
lation zu gewährleisten. Siehe Abbildung 2 auf
Seite 141. Wenn dies nicht möglich ist, Abstands-
bleche an den Seiten und oben einkeilen.
Um ein Umkippen des Geräts nach vorne zu
vermeiden, müssen die vorderen Nivellier-
füße den Boden berühren.
144
All manuals and user guides at all-guides.com
M O D E L L E I C B 4 2 4
D E S G E R Ä T S
ACHTUNG
I C B 4 2 4 F S
U N D
A N S C H L Ü S S E F Ü R D I E
A L A R M A N L A G E
Vor der Installation der Sockelleiste sollten
alle notwendigen Verdrahtungsanschlüsse
im Verdichterfach hergestellt sein.
Wenn am Weinlagerungsgerät eine Hausalarman-
lage installiert wird, sollten die Anschlüsse
mithilfe der Logik hergestellt werden, die Sie den
technischen Daten zur Alarmanlage entnehmen
können. Die Anschlusspositionen für das Gerät
finden Sie in Abbildung 7. Dabei gelten folgende
Farbkodierungen:
NO-Kontakte – weiß mit rotem Streifen
NC-Kontakte – weiß mit blauem Streifen
Gemeinsamer Draht – grau mit weißem
Streifen
Zum Herstellen der korrekten Anschlüsse werden
die im Lieferumfang enthaltenen 6-mm-Flachan-
schlüsse oder Lüsterklemmen verwendet.
WICHTIGER HINWEIS: Wenn Sie für den
Anschluss der Alarmanlage nicht zuständig sind,
sollten diese Informationen der Vertragsfirma
für die Alarmanlage bereitgestellt werden.
VORSICHT
Der Alarmstromkreis im Gerät ist lediglich als
Gerät mit Niederspannung und Niederstrom
vorgesehen. Es sollte nicht zum Umschalten
des Leistungsstroms verwendet werden.
Alle unbenutzten Klemmen müssen komplett
isoliert werden, und alle Drähte müssen so
gesichert werden, dass sie keine leitenden
oder beweglichen Bauteile berühren.

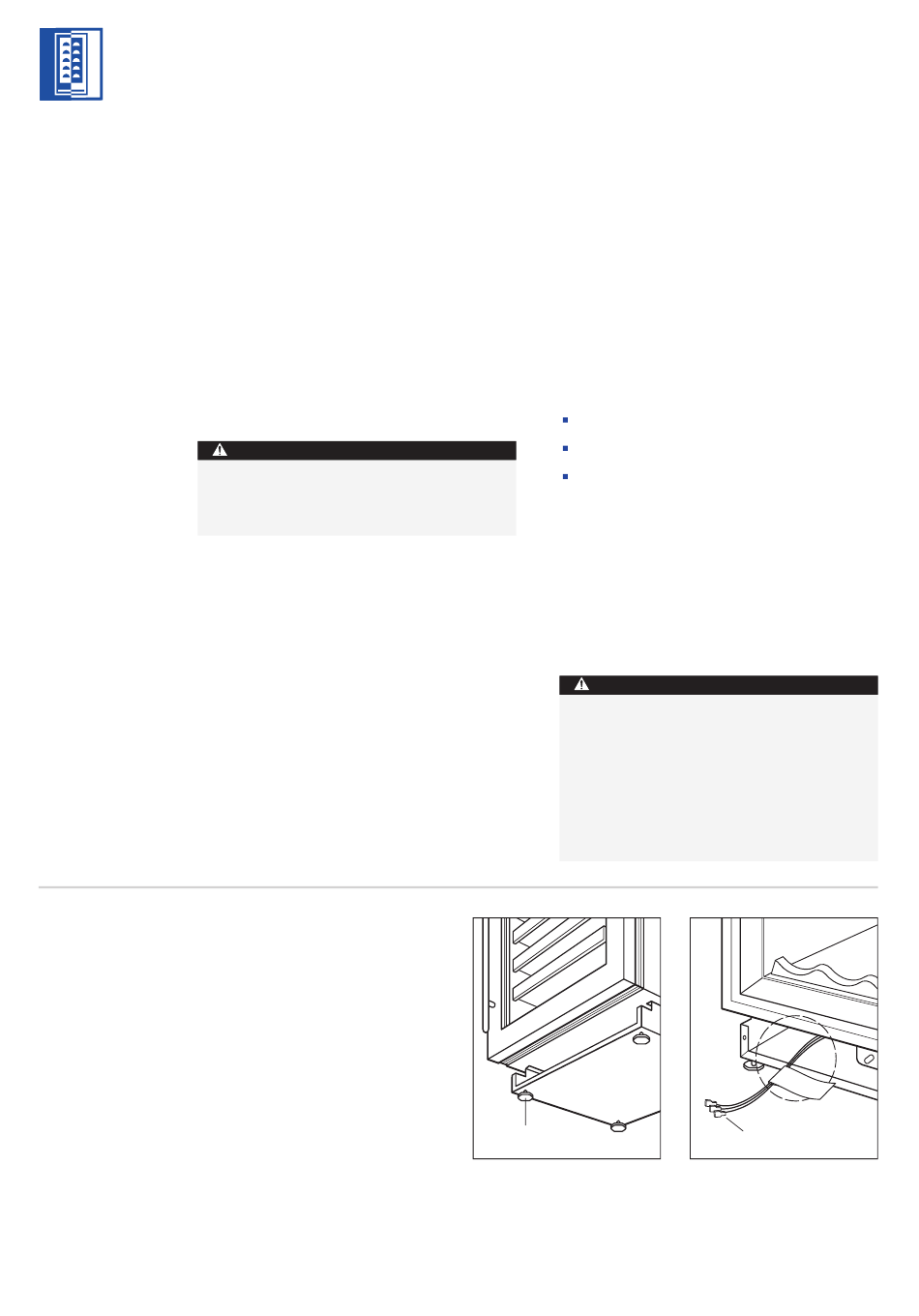

Nivellierfüße
Abb. 6
H A U S -
Anschlüsse für
die Alarmanlage
Abb. 7
