I N S TA L A C I Ó N D E L O S
M O D E LO S I C B 4 2 4
E
P R E P A R A C I Ó N D E L S I T I O
El conservador de vino de Sub-Zero, modelo
ICB424FS, está diseñado para que resulte atrac-
tivo en una colocación independiente. También se
puede empotrar en el mobiliario circundante con
medidas de apertura ligeramente diferentes a las
correspondientes al modelo integrable estándar
ICB424.
Compruebe que la cavidad en la que se va a
instalar el conservador de vino está preparada
correctamente. Vea la ilustración Especificaciones
de la instalación para conocer las medidas de las
cavidades, del espacio de la apertura de puerta y
de la colocación de la conexión eléctrica corres-
pondientes a los modelos ICB424 e ICB424FS.
NOTA IMPORTANTE: Para que funcione correc-
tamente, la puerta debe abrirse hasta un mínimo
de 90 grados. Utilice un embellecedor de 76 mm
mínimo cuando coloque el aparato en rincones
con el fin de que se pueda abrir la puerta a 90
grados. Deje suficiente espacio delante de la
unidad para que la puerta pueda abrirse total-
mente.
NOTA IMPORTANTE: Asegúrese de que el suelo
debajo de la unidad está nivelado con respecto al
suelo acabado de alrededor.
No coloque botellas de vino en el conser-
vador de vino hasta que no esté instalado
por completo.
All manuals and user guides at all-guides.com
M O D E LO S I C B 4 2 4
I C B 4 2 4 F S
I C B 4 2 4 F S
E

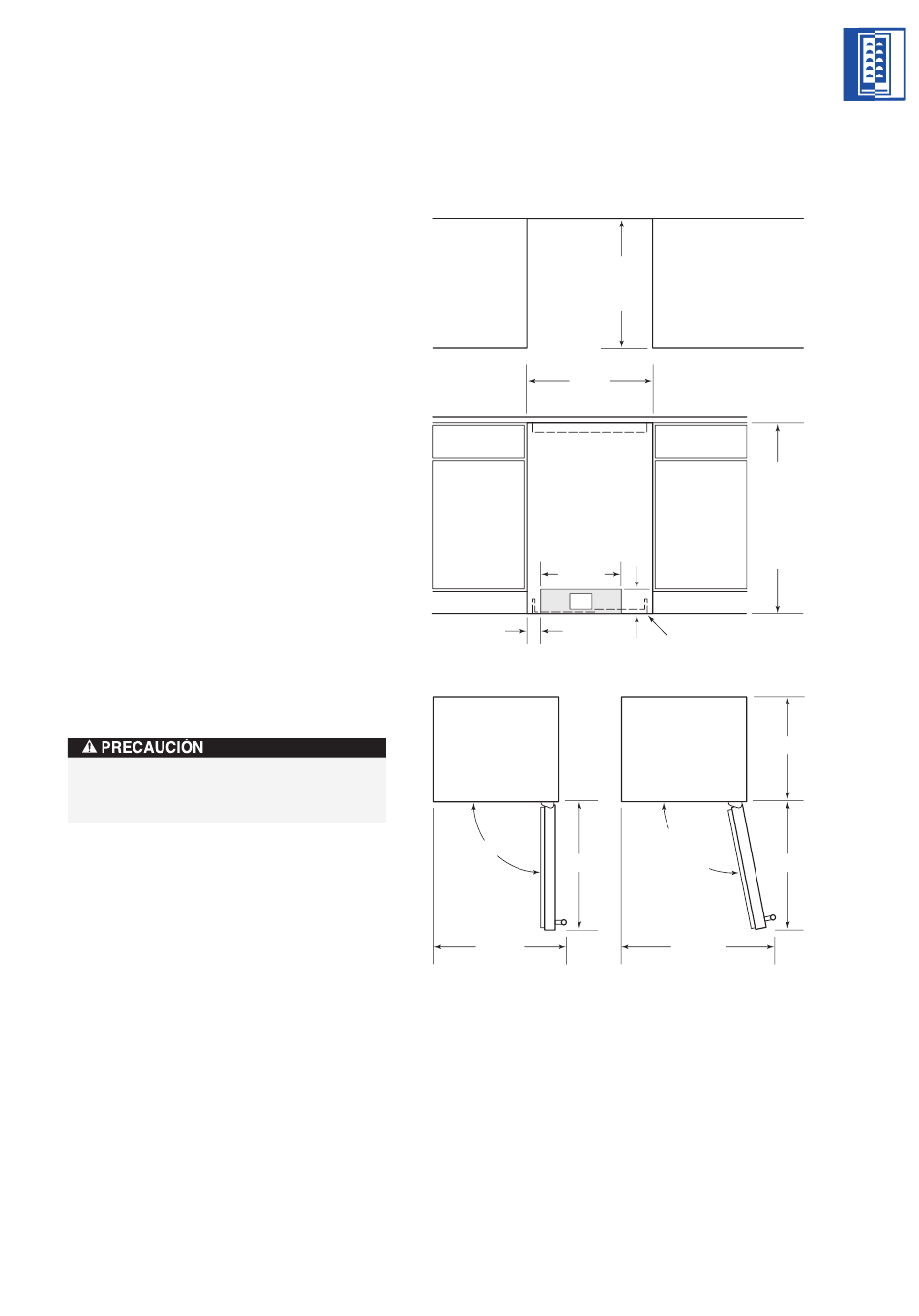

E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N
VISTA SUPERIOR
610 mm
PROFUNDIDAD
DE CAVIDAD
ANCHURA DE
CAVIDAD
610 mm
MODELO ICB424
619 mm
MODELO ICB424FS
MODELO ICB424
SOPORTE ANTI-VUELCO
INSTALACIÓN ELÉCTRICA
EN EL ÁREA SOMBREADA
394 mm
E
64 mm
VISTA FRONTAL
90˚
644 mm
660 mm
ESPACIO PARA APERTURA
DE PUERTA
NOTA: Los espacios de apertura de la puerta toman
como base las medidas de la puerta y el tirador de
acero inoxidable.
876 mm
ALTURA
DE
CAVIDAD
870 mm
ALTURA
114
MÍNIMA
mm
NECESARIA
MODELO ICB424FS
SOPORTE ANTI-VUELCO
606 mm
APERTURA MÁXIMA
DE PUERTA
A 145º
645 mm
1 118 mm
ESPACIO PARA APERTURA
DE PUERTA
M O D E L O S
I C B 4 2 4
I C B 4 2 4 F S
37
