I S T R U Z I O N I D I I N S TA L L A Z I O N E D E L
M O D E L L O C O N N E S S I O N I D E L
A L L A R M E D O M E S T I C O
I C B 4 3 0
Prima di installare lo zoccolo e la griglia, è neces-
sario completare tutti i collegamenti dei cavi
all'interno del compressore.
Se si desidera installare un sistema di allarme
domestico con la cantina per vini, i collegamenti
vanno effettuati utilizzando la logica prevista dalle

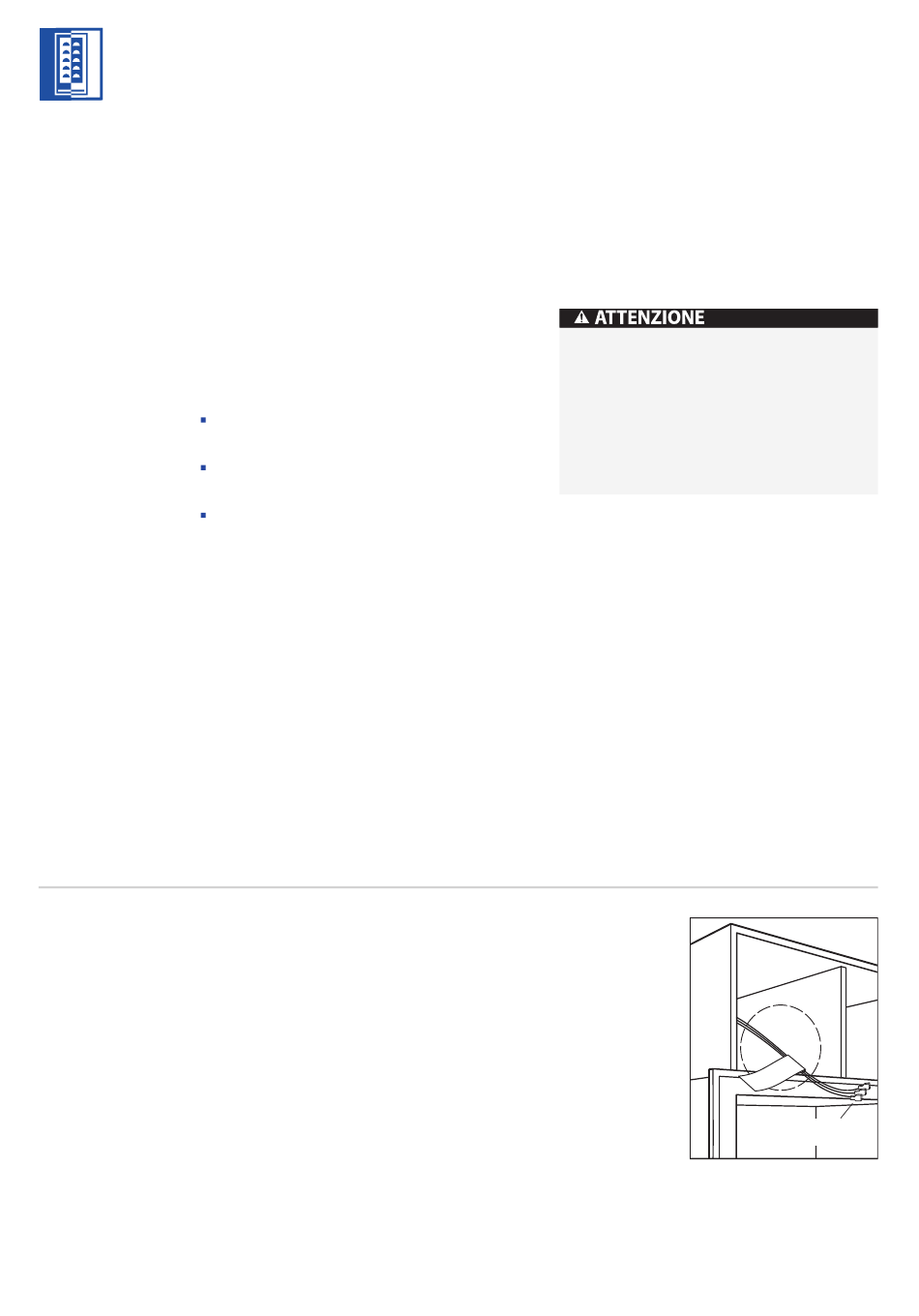

specifiche dell'allarme. Vedere la Figura 6 ripor-
tata di seguito per la posizione dei cavi dell'elet-
trodomestico e fare riferimento ai seguenti codici
di colori:
Per effettuare il cablaggio correttamente utilizzare
i capocorda a forcella da 6 mm o i dadi in
dotazione.
130
All manuals and user guides at all-guides.com
S I S T E M A D I
Contatti normalmente aperti – cavo bianco a
strisce rosse
Contatti normalmente chiusi – cavo bianco a
strisce blu
Modo comune – cavo grigio a strisce bianche
M O D E L LO I C B 4 3 0
NOTA IMPORTANTE: se non ci si occupa
personalmente della connessione del sistema di
allarme, queste informazioni devono essere fornite
al personale addetto al sistema di sicurezza
domestico.
Il circuito d'allarme all'interno dell'unità è
inteso esclusivamente come dispositivo a
basso voltaggio e bassa corrente e non deve
essere utilizzato per accendere l'alimenta-
zione.
Tutti i capocorda inutilizzati vanno isolati
perfettamente e tutti i cavi vanno allontanati
dai componenti conduttivi o mobili.
Connessioni del sistema
di allarme domestico
Fig. 6
