I N S T R U C C I O N E S D E I N S TA L A C I Ó N D E L
M O D E L O
I N S T R U C C I O N E S D E I N S TA L A C I Ó N D E L
M O D E LO I C B 4 3 0
I C B 4 3 0

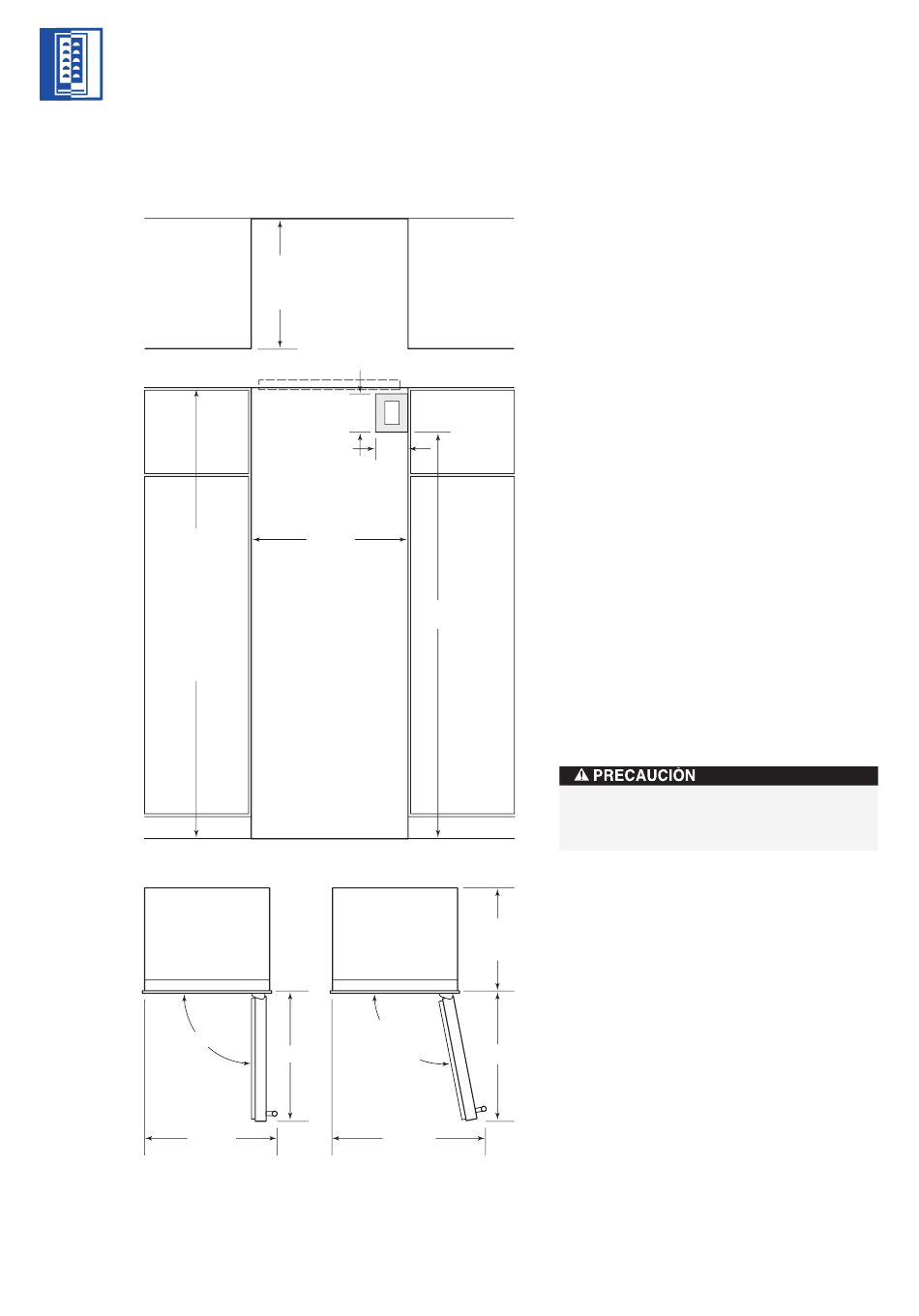

E S P E C I F I C A C I O N E S D E L A I N S TA L A C I Ó N
2 127 mm
ALTURA DE
CAVIDAD HASTA
SUELO ACABADO
CON REJILLA
ESTÁNDAR
DE 279 mm
2 108 mm
ALTURA MÍNIMA
NECESARIA
(CON NIVELADORES)
90˚
838 mm
ESPACIO PARA APERTURA
DE PUERTA
NOTA: Los espacios de apertura de la puerta toman
como base las medidas de la puerta y el tirador de
acero inoxidable.
58
All manuals and user guides at all-guides.com
610 mm
PROFUNDIDAD
DE
CAVIDAD
VISTA SUPERIOR
SOPORTE
178
ANTI-VUELCO
E
mm
152
mm
INSTALACIÓN ELÉCTRICA
EN EL ÁREA SOMBREADA
749 mm
ANCHURA DE CAVIDAD
1 918
VISTA FRONTAL
APERTURA MÁXIMA
DE PUERTA
130˚
A
765 mm
1 270 mm
ESPACIO PARA APERTURA
DE PUERTA
M O D E LO I C B 4 3 0
P R E P A R A C I Ó N D E L S I T I O
Compruebe que la cavidad en la que se va a
instalar el conservador de vino está preparada
correctamente. Vea la ilustración Especificaciones
de la instalación para conocer las medidas de las
cavidades, del espacio de la apertura de puerta y
de la colocación de la conexión eléctrica corres-
pondientes al modelo ICB430.
Si va a instalar dos unidades del modelo ICB430
de forma contigua, o bien un modelo ICB430 y un
modelo integrable juntos, se recomienda utilizar
un embellecedor de separación. Coloque el
embellecedor del mismo ancho que lo que mida
la cavidad acabada. Finalice la instalación con el
equipo de fijación (pieza nº 4200900), vea la
página 67.
NOTA IMPORTANTE: Para que funcione correc-
tamente, la puerta debe abrirse hasta un mínimo
de 90 grados. Utilice un embellecedor de 76 mm
mínimo cuando se coloque el aparato en rincones
con el fin de que se pueda abrir la puerta a 90
mm
grados. Deje suficiente espacio delante de la
unidad para que la puerta pueda abrirse total-
mente.
NOTA IMPORTANTE: Asegúrese de que el suelo
debajo de la unidad está nivelado con respecto al
suelo acabado de alrededor.
No coloque botellas de vino en el conser-
vador de vino hasta que no esté instalado
por completo.
606 mm
DETRÁS
DEL MARCO
765 mm
