I N S TA L L A Z I O N E D E I
PA N N E L L I L AT E R A L I
L E G N O
I pannelli laterali per i modelli ICB427 e ICB427R
non sono fissati all'unità. Fissare bene i pannelli
ai pensili adiacenti ed al pavimento.
I pannelli vanno fissati al pavimento e alle pareti
utilizzando barre a L (minuteria non in dotazione).
Per facilitare il posizionamento dell'unità, trac-
ciare un'area nel pavimento affinché la barra a L
risulti a filo con il pavimento. Le barre e le viti
sono in dotazione per congiungere l'unità ai
pensili e ai pannelli laterali adiacenti. Ogni unità
ha quattro morsetti di montaggio laterali su
ciascun lato.
NOTA IMPORTANTE: per installazioni in cui
l'unità non viene fissata a una parete laterale o in
caso si installino due modelli ICB427, ICB427R o
unità integrate insieme, rimuovere i morsetti
prima di posizionare l'unità. Dopo aver rimosso i
morsetti, riposizionare le viti nell'elettrodomes-
tico.
È necessario un kit riscaldatore per l'installazione
di due unità (n. 7007529) per ancorare insieme i
due modelli ICB427, ICB427R o unità integrate.
Per i dettagli, rivolgersi al proprio rivenditore
Sub-Zero di fiducia.

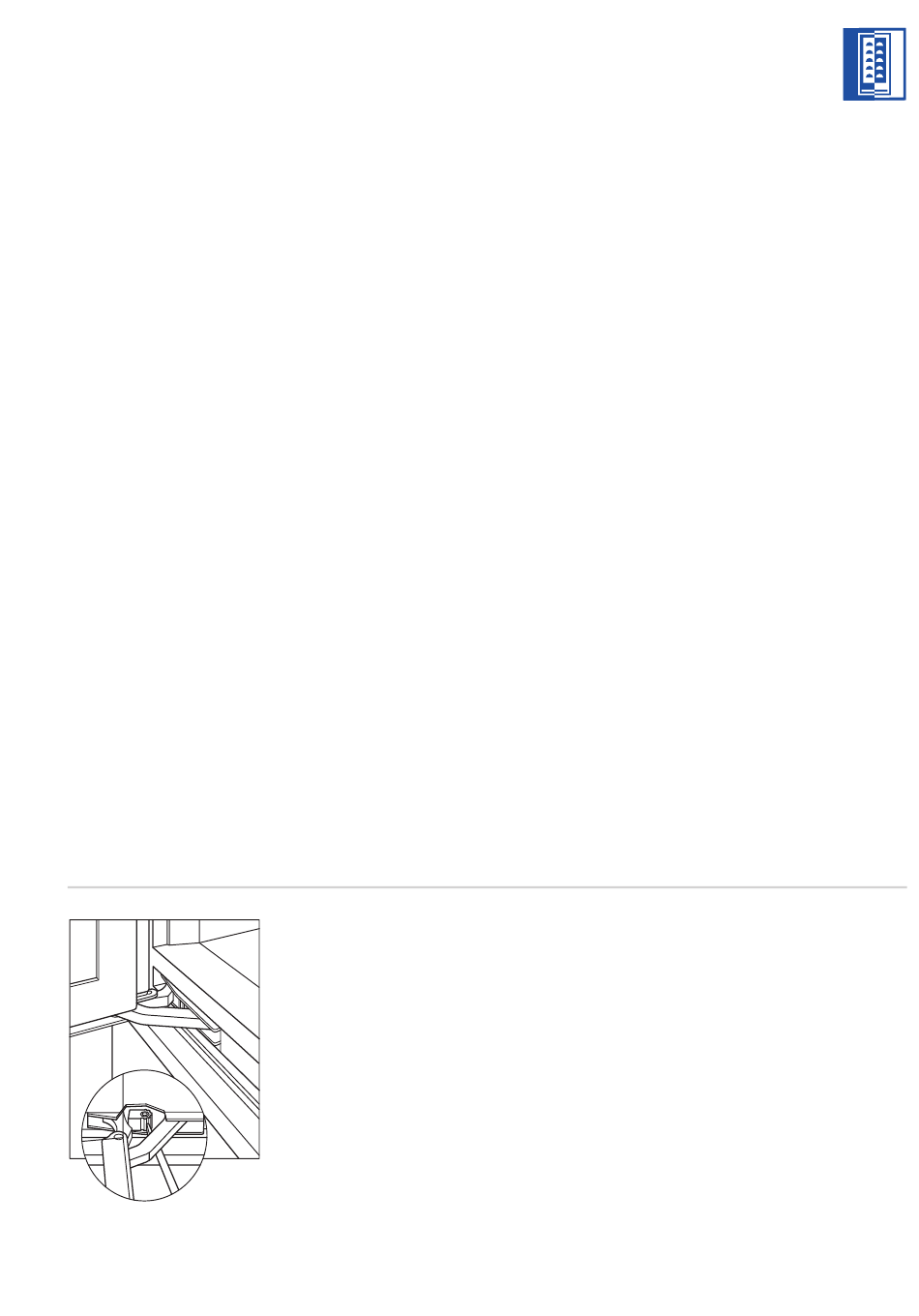

Fig. 15
All manuals and user guides at all-guides.com
M O D E L L I I C B 4 2 7 I C B 4 2 7 R
E
R I F I N I T I I N I N S TA L L A Z I O N E D E L
Per i modelli ICB427 e ICB427R, il lucchetto acces-
sorio è applicato al pannello per porta decorativo
mediante un foro nel pannello eseguito in loco.
Il fermo va installato sul lato superiore dell'elet-
trodomestico prima di far scivolare l'unità in
posizione. Le istruzioni per l'installazione sono
in dotazione con il lucchetto.
NOTA IMPORTANTE: per i pannelli accessori in
acciaio inossidabile che richiedono il lucchetto,
i pannelli devono essere ordinati con i fori di
montaggio del lucchetto già preforati.
F E R M A P O R TA
D A 9 0 G R A D I
I modelli ICB427 e ICB427R dispongono di un
fermaporta da 90 gradi incorporato nel sistema a
cardine. Usare il bordo della lama di un cacciavite
standard e ruotare la camma in ottone nella
sezione centrale del cardine fino al punto di
fermo. Effettuare questa regolazione per il cardine
inferiore e superiore. Fare riferimento alla Figura
15 di seguito.
C O M P L E TA M E N TO
D E L L ' I N S TA L -
L A Z I O N E
NOTA IMPORTANTE: una volta completata
l'installazione dei modelli di cantina per vini
ICB427 e ICB427R, consultare le pagine 136–137
per checklist di installazione e informazioni per
l'assistenza.
L U C C H E T T O
A C C E S S O R I
O P Z I O N A L I
Sono disponibili
accessori di instal-
lazione opzionali
presso il proprio
rivenditore Sub-
Zero di zona.
È possibile anche
visitare il nostro
sito Web all'indi-
rizzo subzero.com.
M O D E L L I
I C B 4 2 7
I C B 4 2 7 R
