I N S TA L A C I Ó N D E L O S
M O D E L O S P A N E L D E L A P U E R TA D E
I N O X I D A B L E
I C B 4 2 7
I C B 4 2 7 R
Antes de instalar el panel de la puerta de acero
inoxidable, revíselo con cuidado. Hay distintas
opciones disponibles para la altura del
zócalo/ rejilla, la altura total, la apertura de la
puerta y la cerradura de la puerta.
D I S E Ñ O
D E L P A N E L
El panel de acero inoxidable se coloca en la
puerta mediante los 8 tornillos de 32 x 16 mm
incluidos que se insertan en los agujeros taladra-
En la guía de diseño
dos en el marco de la puerta desde la parte
de Sub-Zero encon-
trasera y en los agujeros roscados en el panel de
trará información
adicional sobre el
la puerta. Vea la ilustración 10 a continuación. Los
diseño de los
agujeros de los tornillos insertados en la puerta
paneles. Visite
quedan ocultos bajo una solapa que los cubre
nuestra página
situada en la junta de la puerta. Es necesario
Web, www.sub-
levantar la solapa para insertar los tornillos.
zero.eu.com.
Después de finalizar la instalación del panel de la
puerta, coloque las cubiertas o tapones sobre los
agujeros que quedan en la superficie interior de
la puerta.
Las cubiertas o tapones son partes del
sistema de aislamiento en la puerta del
conservador de vino. Asegúrese de que tapa
todos los agujeros de la puerta que se han
utilizado.
Para conocer cómo se instalan los paneles de
acero inoxidable en los cajones del modelo
ICB427R, consulte la sección Paneles de cajones
del modelo ICB427R en la página 56.
54
All manuals and user guides at all-guides.com
M O D E LO S I C B 4 2 7
A C E R O
Marco
Panel de
de la
acero
puerta
inoxi-
dable
Parte
posterior del
panel de acero
inoxidable

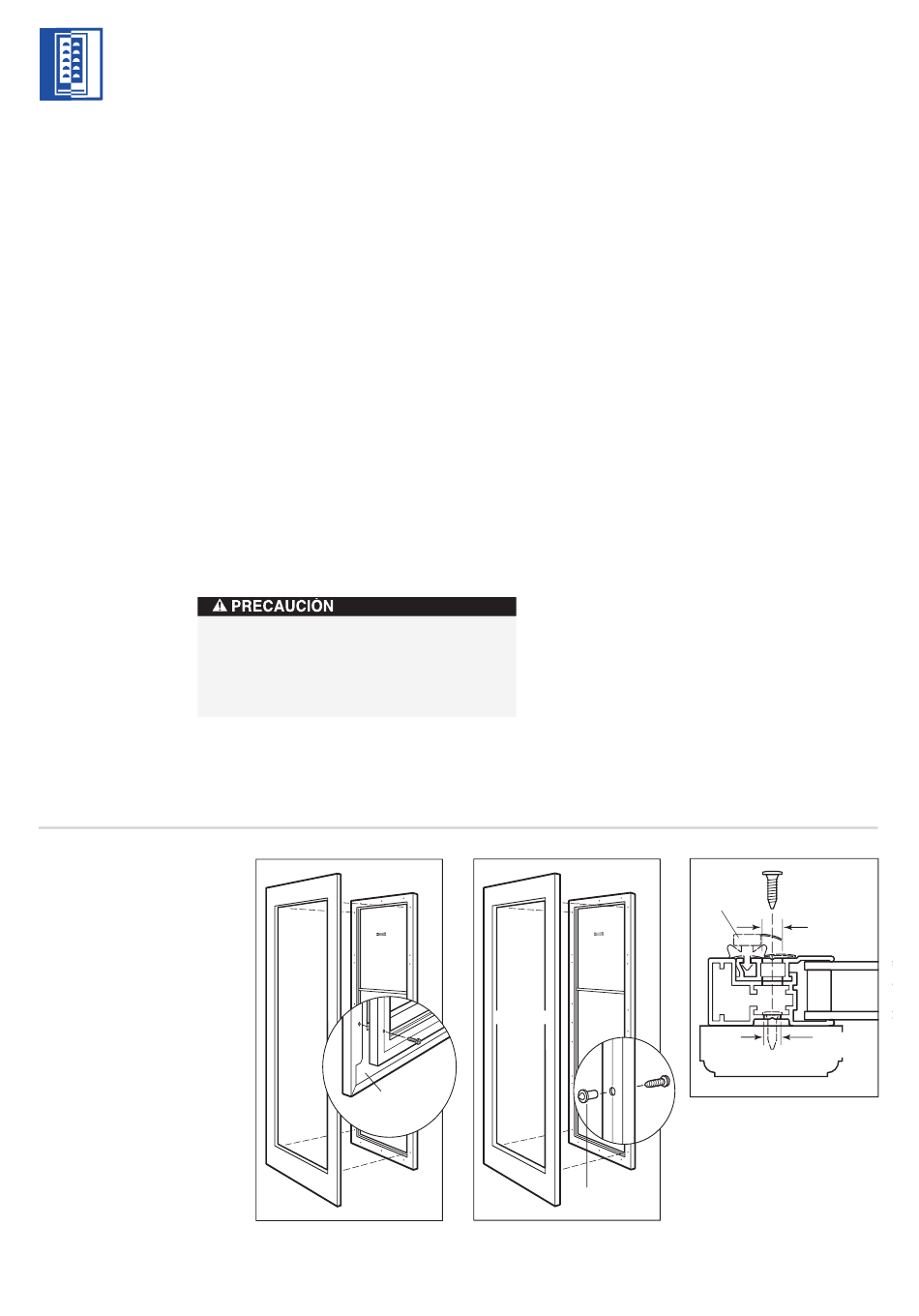

Ilus. 10
I C B 4 2 7 R
E
P A N E L D E P U E R TA
R E V E S T I B L E
Revise el panel de la puerta para ver si tiene el
grosor mínimo de 16 mm, los requisitos máximos
de anchura para los largueros (para tapar las
bisagras de la puerta) y el borde interior acabado.
El panel de la puerta tiene un límite de peso de
9 kg. Consulte la sección sobre conservadores
de vino en la guía de diseño de Sub-Zero para
conocer más información sobre los paneles.
Decida si el tirador se instalará a través del marco
de la puerta de cristal o simplemente a través del
panel de puerta decorativo. En el caso de optar
por el panel de puerta, el tirador debe instalarse
en primer lugar.
Si se va a utilizar una cerradura, el bombín de
ésta debe instalarse en el panel de la puerta una
vez que el panel esté colocado.
Los paneles decorativos se colocan en la puerta
del modelo ICB427 e ICB427R mediante 8 torni-
llos de cabeza cuadrada de 8 x 16 mm que
atraviesan el marco de la puerta desde la parte
trasera, detrás de la junta hasta el panel. En el
panel de la puerta se marcan las ubicaciones de
los tornillos mediante "centros de espiga", que
se insertan de forma temporal en los agujeros
de 6 mm de diámetro en la parte delantera del
marco de la puerta de cristal. Vea la ilustración
11 a continuación.
Marco
Panel
de la
integrado
puerta
Centro de espiga
Ilus. 11
D E C R I S TA L
Junta
11 mm
Diámetro
Cristal
6 mm
Diámetro
Ilus. 12
