I N S TA L L A Z I O N E D E I
M O D E L L I I C B 4 2 7
M O D E L L I
I C B 4 2 7
I C B 4 2 7 R

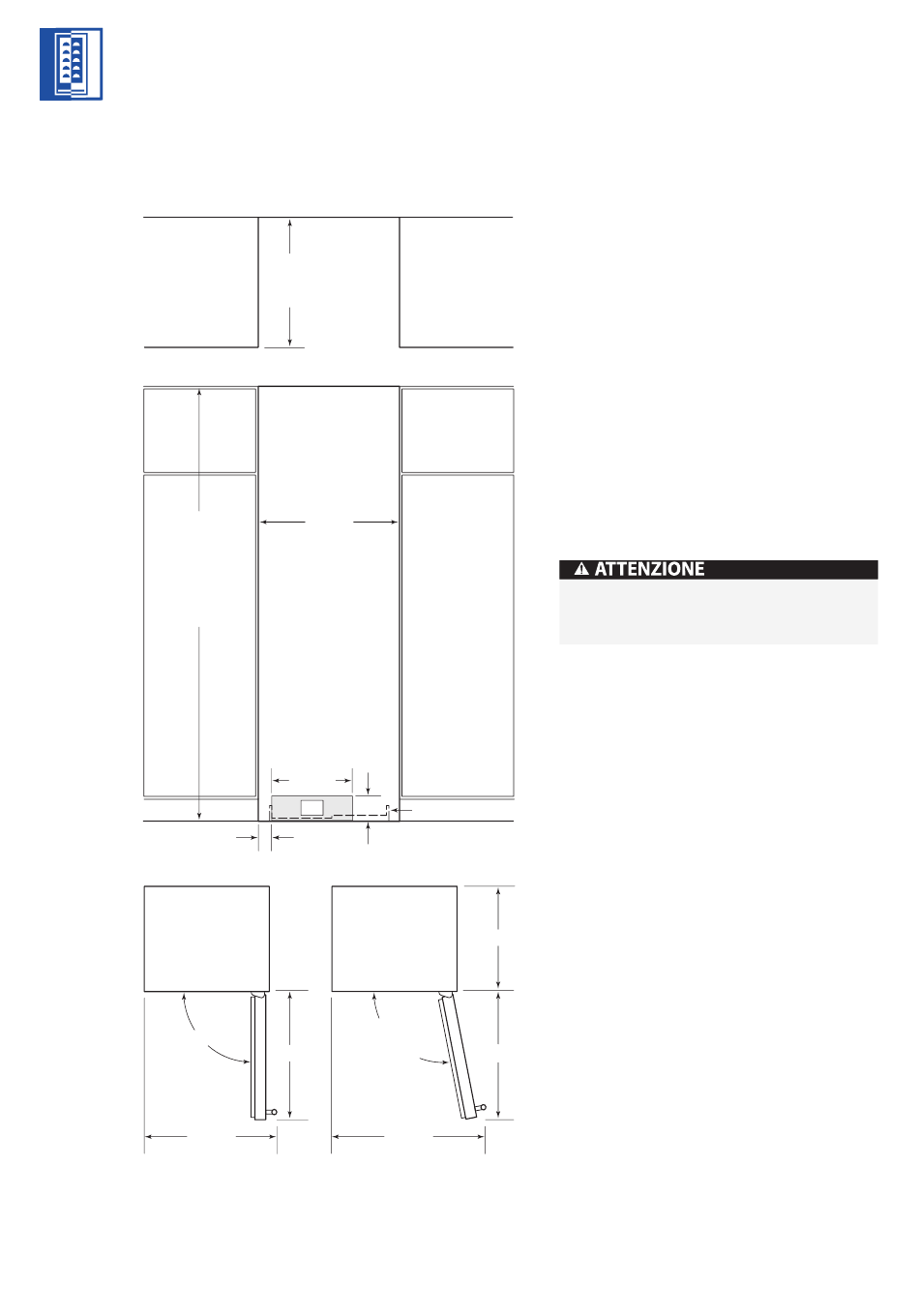

S P E C I F I C H E P E R L ' I N S TA L L A Z I O N E
2 032 mm
ALTEZZA INCASSO
A PAVIMENTO
FINITO
2 019 mm
ALTEZZA MINIMA
RICHIESTA
64 mm
90˚
711 mm
INGOMBRO PORTA
NOTA: gli ingombri previsti per l'apertura della porta si
basano sulle dimensioni con porta e maniglia in acciaio
inossidabile.
114
All manuals and user guides at all-guides.com
M O D E L L I I C B 4 2 7
I C B 4 2 7 R
E
635 mm
PROFONDITÀ
INCASSO
VISTA DALL'ALTO
686 mm
LARGHEZZA INCASSO
PREDISPORRE L'IMPIANTO
ELETTRICO IN UN' AREA
OMBREGGIATA
114
mm
394 mm
E
BARRA ANTIRIBALTAMENTO

VISTA ANTERIORE

105˚
APERTURA
MASSIMA PORTA
648 mm
889 mm
INGOMBRO PORTA
I C B 4 2 7 R
E
P R E P A R A Z I O N E D E L S I T O
Accertarsi che l'incasso finito in cui viene instal-
lata la cantina per vini sia preparato corretta-
mente. Per le dimensioni dell'incasso, gli
ingombri previsti per l'apertura delle porte e
il posizionamento della presa di corrente dei
modelli ICB427 e ICB427R, fare riferimento alla
figura delle specifiche per l'installazione
NOTA IMPORTANTE: per un utilizzo corretto le
porte devono potersi aprire di almeno 90 gradi.
Per installazioni angolari, consentire un minimo
di 51 mm di distanza affinché la porta si apra di
90 gradi. Lasciare spazio sufficiente davanti alla
cantina per consentire l'apertura totale delle
porte.
NOTA IMPORTANTE: accertarsi che il pavimento
sotto la cantina sia perfettamente piano.
Non riporre il vino nella cantina finché non è
terminata l'installazione.
606 mm
648 mm
