I N S TA L L AT I O N
M O D E L E S
I N S TA L L AT I O N D U
A N T I B A S C U L E M E N T
I C B 4 2 4
I C B 4 2 4 F S
S U R U N P L A N C H E R D E B O I S
Utilisez les quatre vis à bois n° 12 x 64 mm et les
quatre rondelles plates de 6 mm fournies. Percez
des avant-trous de 5 mm de diamètre maximum
et veillez à ce que les vis traversent le revêtement
de sol et pénètrent dans la plaque murale selon
une profondeur de 19 mm minimum. Assurez-
vous qu'elles sont solidement maintenues en
place. Reportez-vous à la figure 4 ci-après.
S U R U N S O L E N B E T O N
Utilisez les deux pièces d'ancrage à cale pour sol
en béton de 10 mm x 95 mm, les deux vis à bois
n° 12 x 64 mm et les deux rondelles plates de
6 mm fournies. Assurez-vous que les pièces d'an-
crage et les vis sont solidement maintenues en
place. Reportez-vous à la figure 5 ci-après.
REMARQUE IMPORTANTE : Dans le cas de
certaines installations, le support de revêtement
de sol ou le revêtement de sol nécessite que les
vis à bois utilisées pour fixer le support antibas-
culement au mur arrière soient posées en angle.
Reportez-vous aux figures 4 et 5.
Assurez-vous que les vis ne vont pas
rencontrer de fils électriques qu'ils pour-
raient percer.
74
All manuals and user guides at all-guides.com
D E S M O D E L E S I C B 4 2 4
S U P P O RT

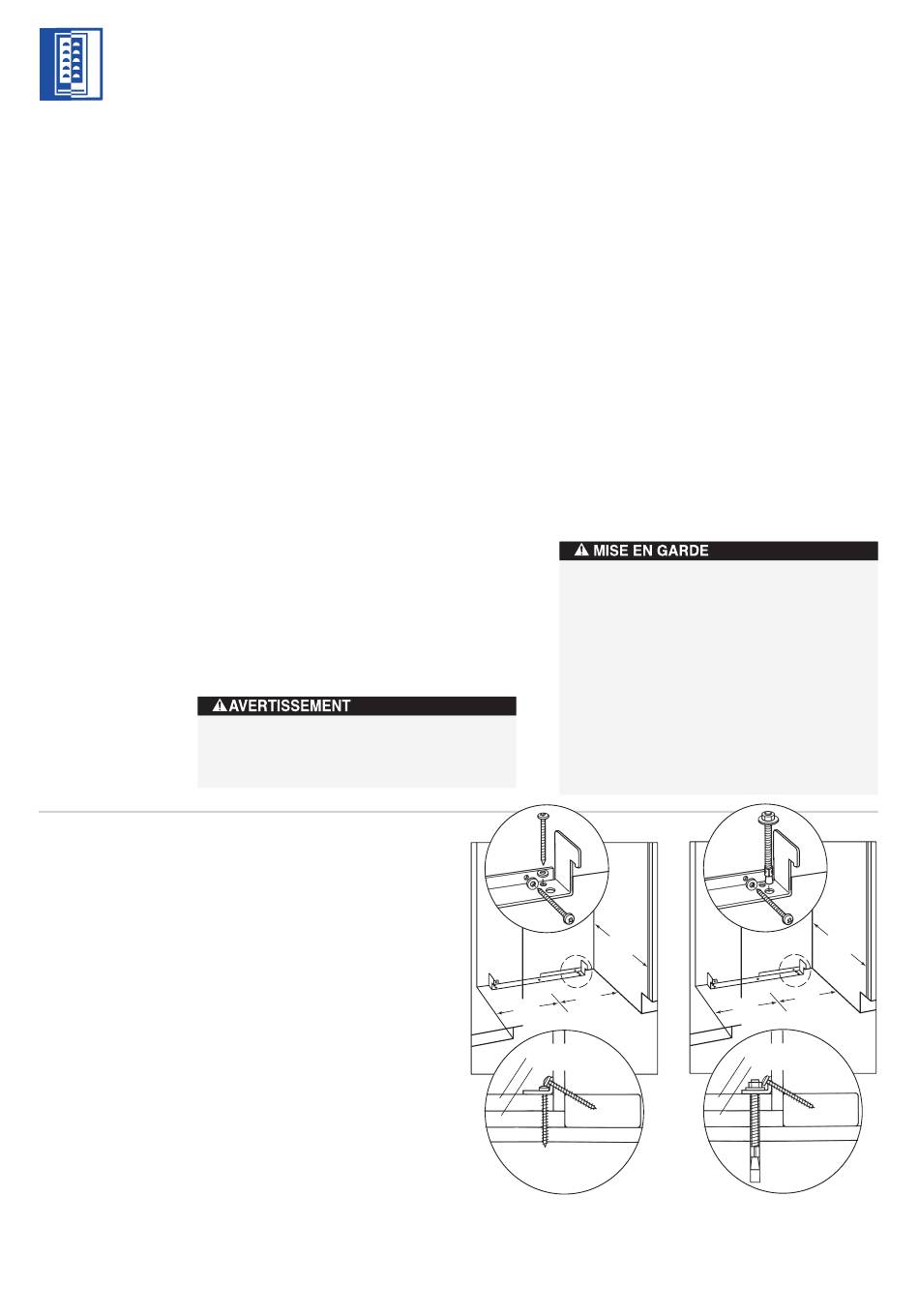

Fig. 4
I C B 4 2 4 F S
E T
Installation des ancrages à cale pour sol en
béton :
1)
Percez un trou de 10 mm de diamètre à
une profondeur excédant l'enfouissement
minimum. Nettoyez le trou ou continuez
à percer plus profond afin d'enfoncer les
mèches fines. Utilisez une mèche à pointe
de carbure.
2)
Afin de protéger les filets, assemblez la
rondelle et l'écrou de sorte qu'ils affleurent
l'extrémité de la pièce d'ancrage. Enfoncez
l'ancrage dans le matériau à fixer jusqu'à ce
que la rondelle affleure le matériau de surface.
3)
Faites ouvrir la pièce d'ancrage en serrant
l'écrou de 3 à 5 tours après la position de
serrage manuel ou à un couple de 34 N-m.
Mettez toujours des lunettes de sécurité
et utilisez tout équipement ou vêtement de
protection requis lorsque vous réalisez une
pose ou un travail d'ancrage.
L'utilisation des ancrages n'est pas recom-
mandée avec les matériaux de maçonnerie
légers comme les blocs en béton ou les
briques, ni dans le béton nouvellement coulé
qui n'a pas eu le temps de vieillir. De plus,
l'utilisation de dorets-élaseurs n'est pas
recommandée pour percer les trous
d'ancrage.
610
mm
C L
310
310
mm
mm
Sous-couche du
revêtement de sol
Plaque murale
Support de revêtement
de sol
PLANCHER DE BOIS
610
mm
C L
310
310
mm
mm
Sous-couche du
revêtement de sol
Plaque murale
Support de revêtement
de sol
38
mm
SOL EN
min
BETON
Fig. 5
